модель 2009 года
- Модель TRX500 Foreman
- Код модели TRX500FPE 2A

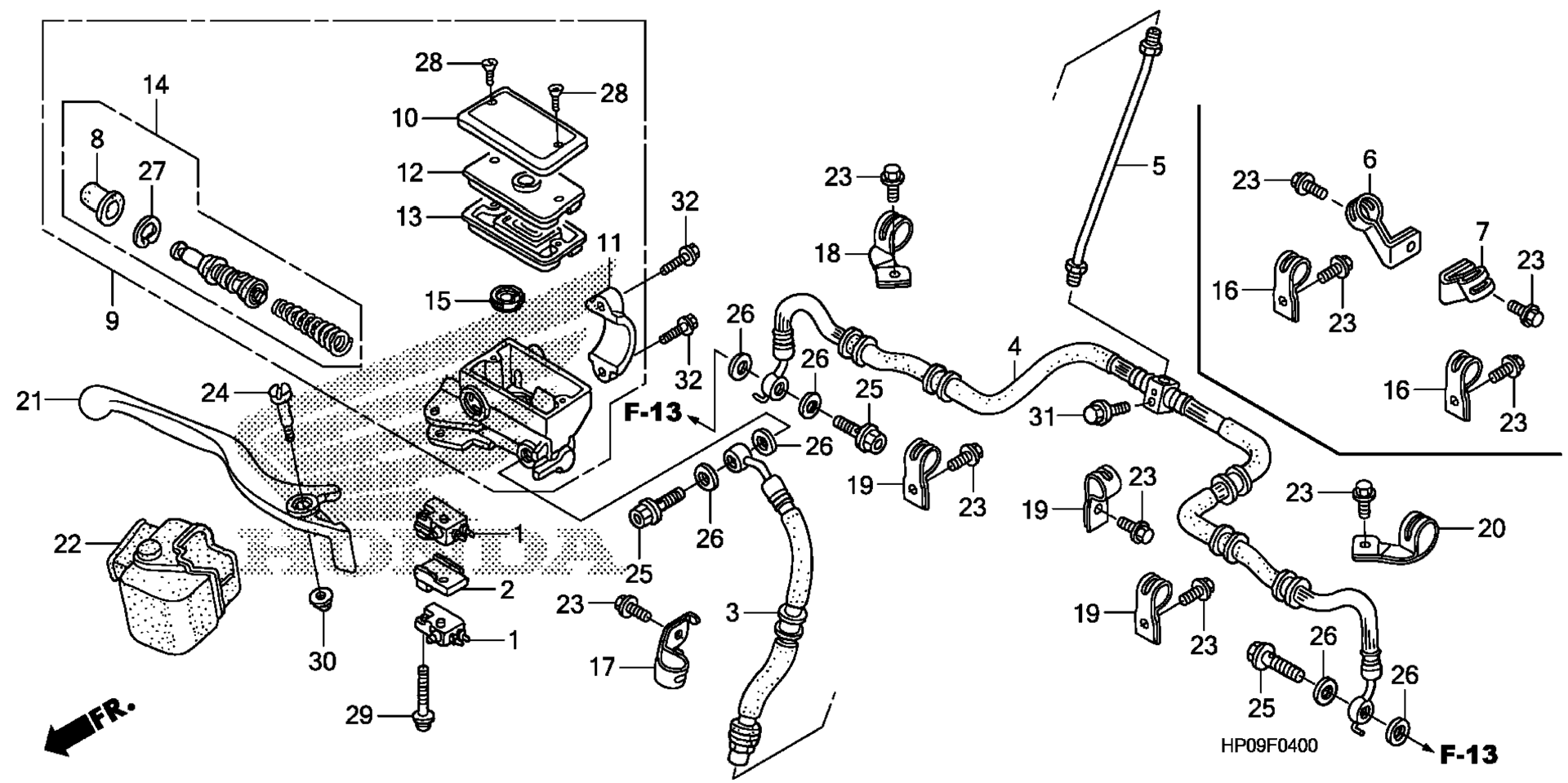

Схема переднего главного цилиндра тормоза для TRX500FPE 2A
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP (TATEISHI) art. 35340-HR0-305
По запросу
2
SPACER, FR. STOP SWITCH art. 35343-HN2-740
По запросу
3
HOSE A, FR. BRAKE art. 45126-HN2-B71
По запросу
4
HOSE B, FR. BRAKE art. 45127-HP0-B01
По запросу
5
PIPE, FR. BRAKE art. 45128-HP0-B00
По запросу
6
CLAMP B, R. FR. BRAKE HOSE art. 45462-HP0-B00
По запросу
7
CLAMP B, L. FR. BRAKE HOSE art. 45472-HP0-B00
По запросу
8
BOOT art. 45504-410-003
По запросу
9
MASTER CYLINDER SUB-ASSY., FR. BRAKE (NISSIN) art. 45510-HN8-305
По запросу
10
CAP, MASTER CYLINDER art. 45513-MB4-673
По запросу
11
HOLDER, MASTER CYLINDER art. 45517-MA5-671
По запросу
12
PLATE, DIAPHRAGM art. 45518-MB4-671
По запросу
13
DIAPHRAGM art. 45520-MA5-672
По запросу
14
Ремкомплект передней тормозной машинки Honda art. 45530-HN8-006
По запросу
15
SEPARATOR art. 46666-HB9-006
По запросу
16
CLAMP C, FR. BRAKE HOSE art. 51205-HP0-B00
По запросу
17
CLAMP B, FR. BRAKE HOSE art. 51206-HP0-A00
По запросу
18
CLAMP A, R. FR. BRAKE HOSE art. 51207-HP0-A00
По запросу
20
CLAMP A, L. FR. BRAKE HOSE art. 51209-HP0-A00
По запросу
21
Ручка тормоза правая Honda art. 53175-HP0-A00
По запросу
22
COVER, R. HANDLE art. 53176-HN8-000
По запросу
23
BOLT, FLANGE (6X10) art. 90107-HC5-000
По запросу
24
BOLT, HANDLE LEVER art. 90114-HP0-A51
По запросу
25
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
26
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
27
CIRCLIP art. 90651-MA5-671
По запросу
28
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
29
SCREW-WASHER (4X30) art. 93893-04030-07
По запросу
30
NUT, FLANGE (6MM) art. 94050-06000
По запросу
31
BOLT, FLANGE (6X25) art. 95701-06025-07
По запросу
32
BOLT, FLANGE (6X22) art. 96001-06022-07
По запросу
