модель 2009 года
- Модель TRX500 Foreman
- Код модели TRX500FPE 2A

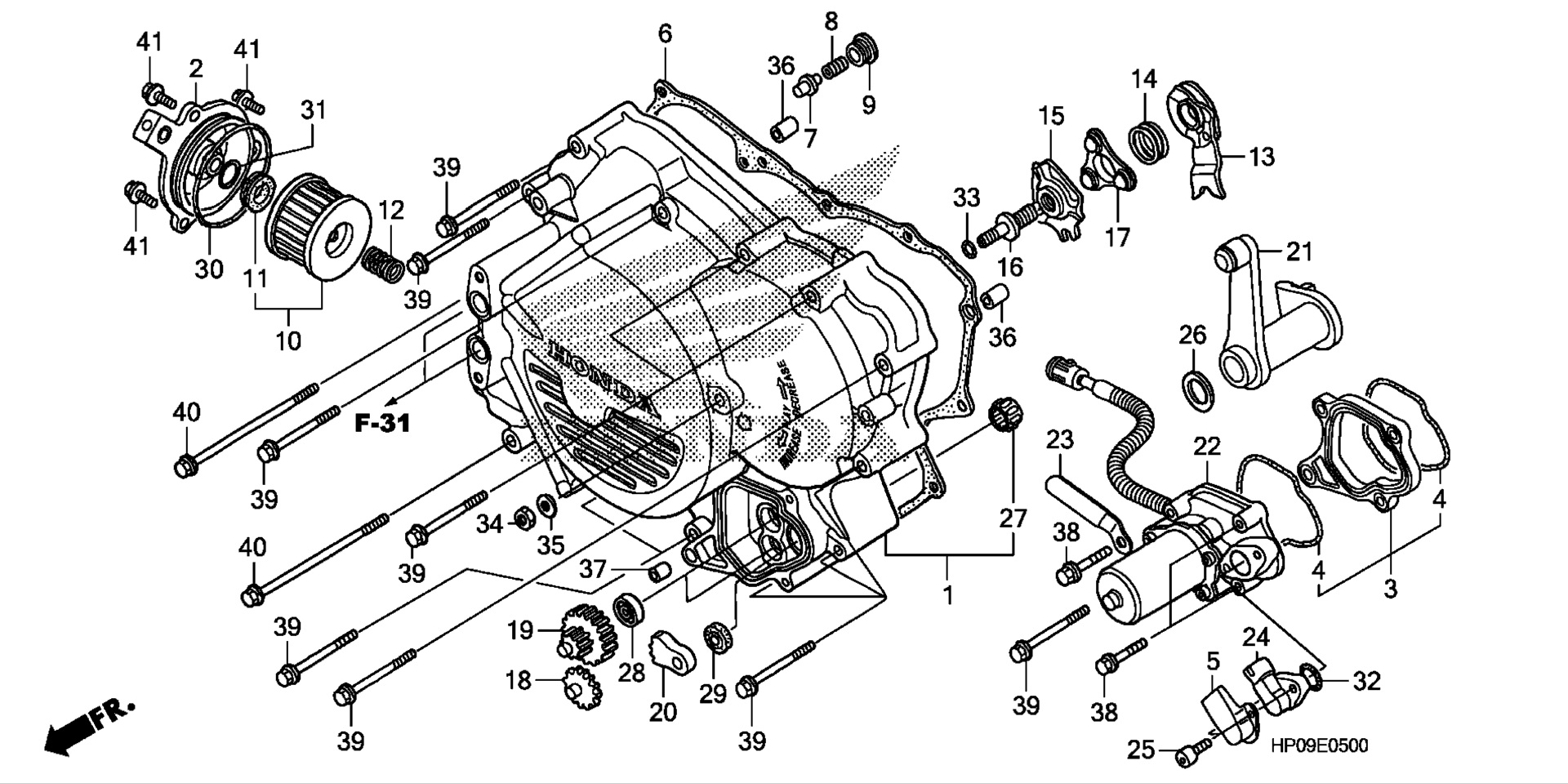

Схема передней крышки картера (TRX500FE/FPE) для TRX500FPE 2A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, FR. CRANKCASE art. 11330-HP0-A10
По запросу
2
COVER, OIL FILTER art. 11333-HP0-A00
По запросу
3
SPACER, BRACKET art. 11334-HP0-A10
По запросу
4
O-RING art. 11336-HN0-A10
По запросу
5
PROTECTOR, ANGLE SENSOR art. 11339-HP0-A10
По запросу
6
GASKET, FR. CRANKCASE COVER art. 11394-HP0-A00
По запросу
7
VALVE, RELIEF art. 15231-HP0-A00
По запросу
8
SPRING, RELIEF VALVE art. 15232-HM3-670
По запросу
9
CAP, RELIEF VALVE art. 15235-HP0-A00
По запросу
10
Фильтр масляный Honda art. 15412-HM5-A10
По запросу
11
RUBBER, FILTER art. 15413-MC8-000
По запросу
12
SPRING, OIL FILTER ELEMENT SETTING art. 15414-KF0-000
По запросу
13
PLATE, CLUTCH CAM art. 22820-HP0-A00
По запросу
14
SPRING, CAM PLATE SIDE art. 22825-HN0-671
По запросу
15
PLATE, CLUTCH LIFTER art. 22830-HP0-A00
По запросу
16
BOLT, CLUTCH ADJUSTING art. 22841-HP0-A00
По запросу
17
RETAINER, BALL art. 22860-HB3-000
По запросу
18
GEAR, REDUCTION (41T/10T) art. 24615-HN0-771
По запросу
19
GEAR, REDUCTION (40T/12T) art. 24616-HN0-771
По запросу
20
GEAR, REDUCTION (7/43T) art. 24617-HN0-771
По запросу
21
ARM, SUB-GEARSHIFT SPINDLE art. 24670-HP0-A10
По запросу
22
MOTOR ASSY., CONTROL art. 31300-HP0-A11
По запросу
23
CLIP, SUB-WIRE art. 32901-MA1-000
По запросу
24
Датчик КПП Honda art. 38800-HR3-A21
По запросу
25
BOLT, SOCKET (5X20) art. 90116-HP5-600
По запросу
26
WASHER (10X21.5) art. 90413-GE0-000
По запросу
27
BEARING, NEEDLE (10X14X10) (TORRINGTON) art. 91021-HN0-671
По запросу
28
BEARING, RADIAL BALL (626ZZ) art. 91060-HN0-A11
По запросу
29
OIL SEAL (10X20X5) (ARAI) art. 91202-HC0-003
По запросу
30
O-RING (54X2.4) (ARAI) art. 91302-KF0-003
По запросу
31
O-RING (11X1.9) (NOK) art. 91303-HA0-004
По запросу
32
O-RING, ANGLE SENSOR art. 91308-HN0-A10
По запросу
33
O-RING (8.2X1.5) art. 91308-MC7-000
По запросу
34
NUT, HEX. (8MM) art. 94030-08000
По запросу
35
WASHER, PLAIN (8MM) art. 94102-08800
По запросу
36
Палец 8X14 Honda art. 94301-08140
от 221 ₽
37
PIN, DOWEL (8X20) art. 94301-08200
По запросу
38
BOLT, FLANGE (6X45) art. 95701-06045-07
По запросу
39
BOLT, FLANGE (6X55) art. 95701-06055-00
По запросу
40
BOLT, FLANGE (6X90) art. 95701-06090-00
По запросу
41
BOLT, FLANGE (6X18) art. 96001-06018-00
По запросу
