модель 2012 года
- Модель TRX420 Rancher
- Код модели TRX420FPM 2A

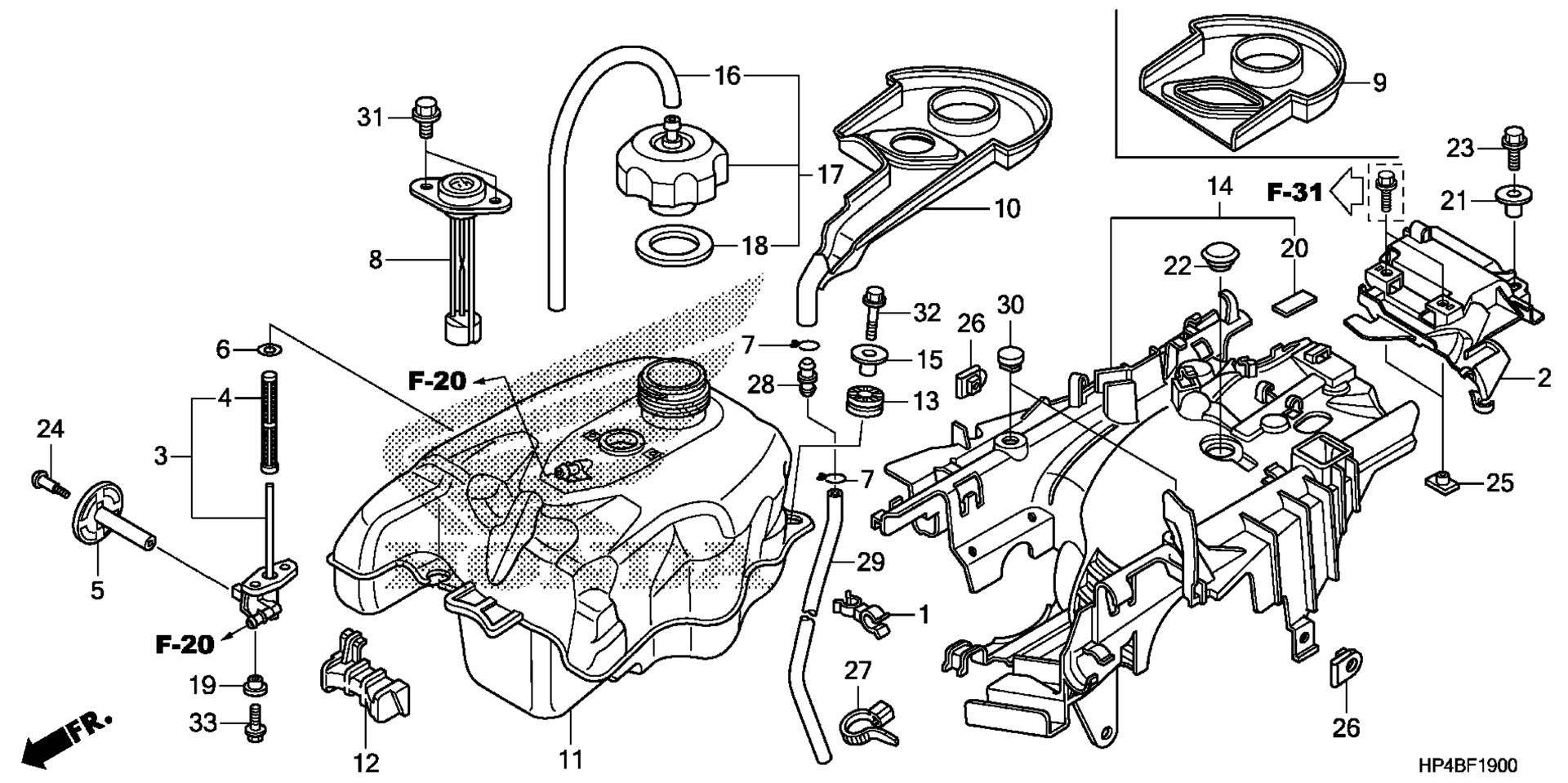

Схема топливного бака для TRX420FPM 2A
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP, PIPE (15.5X13) art. 15617-ZN2-000
По запросу
2
COVER, THROTTLE BODY art. 16721-HP5-600
По запросу
3
PETCOCK ASSY. art. 16950-HP5-601
По запросу
4
SCREEN SET, FUEL STRAINER art. 16952-HP5-601
По запросу
5
LEVER, PETCOCK art. 16963-HP5-600
По запросу
6
O-RING (11.8X3.55) art. 16997-467-000
По запросу
7
CLIP, BREATHER TUBE art. 17316-611-000
По запросу
8
METER ASSY., FUEL art. 17504-HP5-601
По запросу
10
TRAY, FUEL TANK art. 17507-HP7-A30
По запросу
11
TANK, FUEL art. 17510-HP5-A10
По запросу
12
RUBBER, FR. FUEL TANK MOUNTING art. 17511-HP5-600
По запросу
13
RUBBER, RR. FUEL TANK MOUNTING art. 17512-HP5-600
По запросу
14
PROTECTOR, TANK HEAT (LOWER) art. 17515-HP7-A30
По запросу
15
COLLAR, TANK SET art. 17517-HP5-600
По запросу
16
TUBE, FUEL CAP BREATHER art. 17521-429-000
По запросу
17
CAP ASSY., FUEL TANK art. 17620-HP5-600
По запросу
18
GASKET, FUEL CAP art. 17624-HF7-000
По запросу
19
COLLAR, FUEL TANK SETTING art. 17626-467-000
По запросу
20
RUBBER, RADIATOR RESERVE art. 19121-HP1-600
По запросу
21
COLLAR, REGULATOR MOUNTING art. 33731-MJ0-940
По запросу
22
GROMMET, DRAIN HOLE (25MM) art. 82871-671-000
По запросу
23
BOLT, FLANGE (5X16) art. 90007-P6K-000
По запросу
24
SCREW, PETCOCK LEVER SETTING art. 90116-KY6-000
По запросу
25
NUT, SPECIAL (6X7) art. 90303-HA0-680
По запросу
26
NUT, CLIP (6MM) art. 90305-SH3-000
По запросу
27
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
28
JOINT, TUBE art. 91463-393-780
По запросу
29
BULK HOSE, VACUUM (12X1000) (12X630) art. 95005-12001-50M
По запросу
30
RUBBER C, STAND STOPPER art. 95011-63000
По запросу
31
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
32
BOLT, FLANGE (6X30) art. 95701-06030-00
По запросу
33
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
