модель 2012 года

Модель TRX420 Rancher

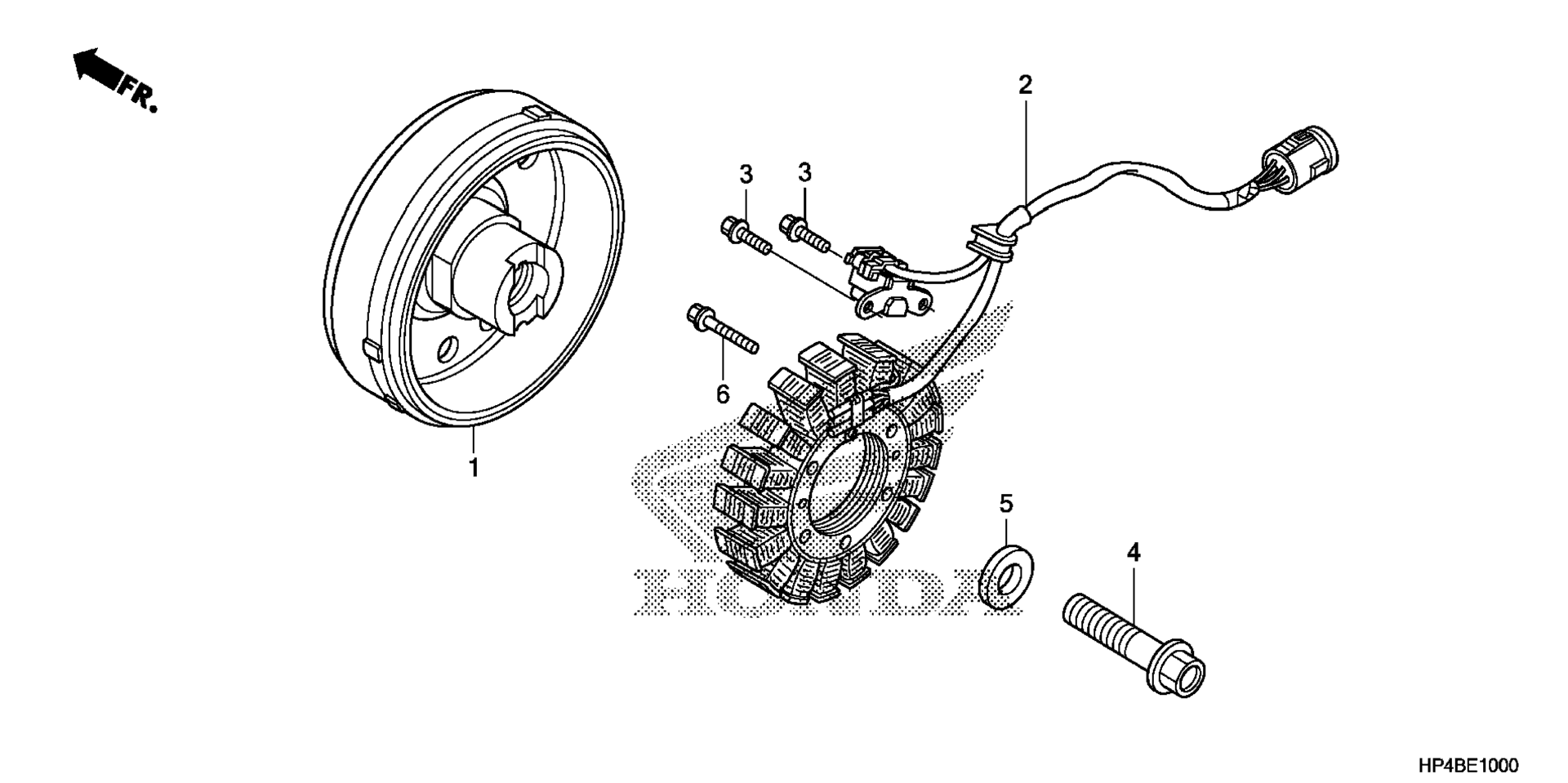

Схема генератора для TRX420FPM 2A

Код модели TRX420FPM 2A

Схема

Детали

Генератор

Номер

Наименование детали

Цена

1

FLYWHEEL art. 31110-HP5-A51

По запросу

2

STATOR art. 31120-HP5-A51

По запросу

3

BOLT, KNOCK (5MM) art. 90083-GB6-911

По запросу

4

BOLT, FLANGE (12X57) art. 90169-HP5-600

По запросу

5

WASHER, SPECIAL (12.5X30X6) art. 90402-HP5-600

По запросу

6

BOLT, FLANGE (6X32) art. 96001-06032-00

По запросу
