модель 2012 года
- Модель TRX500 Foreman
- Код модели TRX500FE 2A

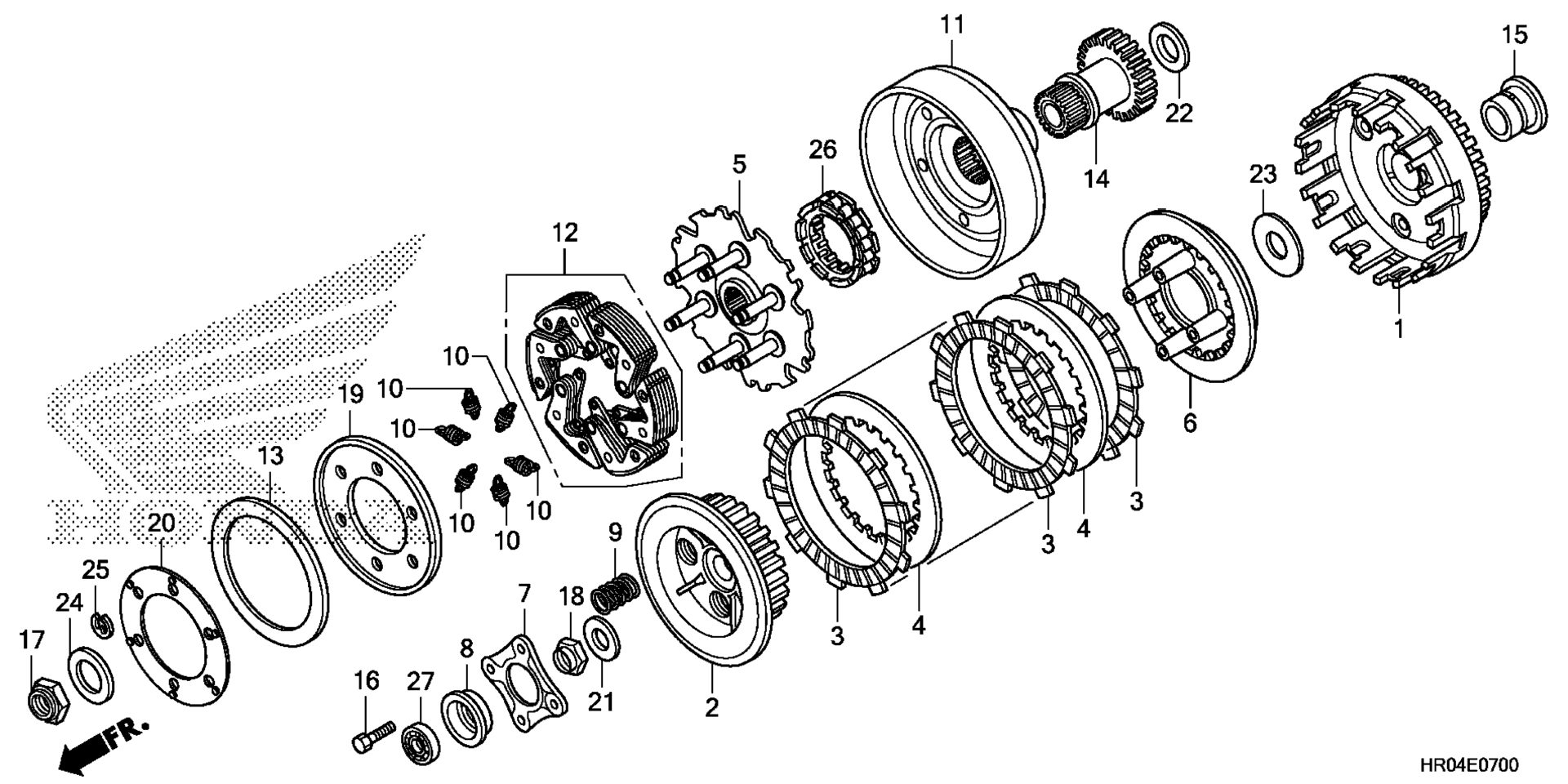

Схема сцепления для TRX500FE 2A
Схема
Детали
Номер
Наименование детали
Цена
1
CLUTCH OUTER art. 22100-HP0-A00
По запросу
2
CENTER, CLUTCH art. 22121-HP0-A00
По запросу
3
DISK, CLUTCH FRICTION art. 22201-MCB-610
По запросу
4
PLATE, CLUTCH art. 22321-HN0-670
По запросу
5
PLATE, DRIVE art. 22350-HR0-F00
По запросу
6
PLATE, CLUTCH PRESSURE art. 22351-HP0-A00
По запросу
7
PLATE, CLUTCH LIFTER art. 22366-HN0-670
По запросу
8
COLLAR, CLUTCH LIFTER art. 22367-HP5-600
По запросу
9
SPRING, CLUTCH art. 22401-HR0-F00
По запросу
10
SPRING, CLUTCH art. 22451-HR0-F00
По запросу
11
CLUTCH OUTER art. 22500-HR0-F00
По запросу
12
WEIGHT SET, CLUTCH art. 22535-HP0-305
По запросу
13
SPRING, CONE DISK art. 22714-HR0-F00
По запросу
14
GEAR, DRIVE (29T) art. 23120-HP0-A00
По запросу
15
BUSH (22MM) art. 23213-HP0-A00
По запросу
16
BOLT, HEX. (6X32) art. 90002-HR0-E00
По запросу
17
NUT, LOCK (20MM) art. 90235-HM7-000
По запросу
18
NUT, LOCK (18MM) art. 90236-HN5-M00
По запросу
19
WASHER (66X124X1.0) art. 90406-HN2-A00
По запросу
20
WASHER (66X107X1.6) art. 90407-HN2-A00
По запросу
21
WASHER, SPECIAL (18MM) art. 90432-HP0-A00
По запросу
22
WASHER, THRUST (29X40X2) art. 90457-HN2-000
По запросу
23
WASHER, THRUST (22X45X0.8) art. 90458-HN0-670
По запросу
24
WASHER, THRUST (20MM) art. 90459-KB4-670
По запросу
25
CIRCLIP (7MM) art. 90605-HM8-000
По запросу
26
CLUTCH, ONE-WAY art. 91101-HA0-004
от 1 490 ₽
27
BEARING, RADIAL BALL (6003) art. 96100-60030-00
По запросу
