модель 2012 года
- Модель TRX500 Foreman
- Код модели TRX500FE 2A

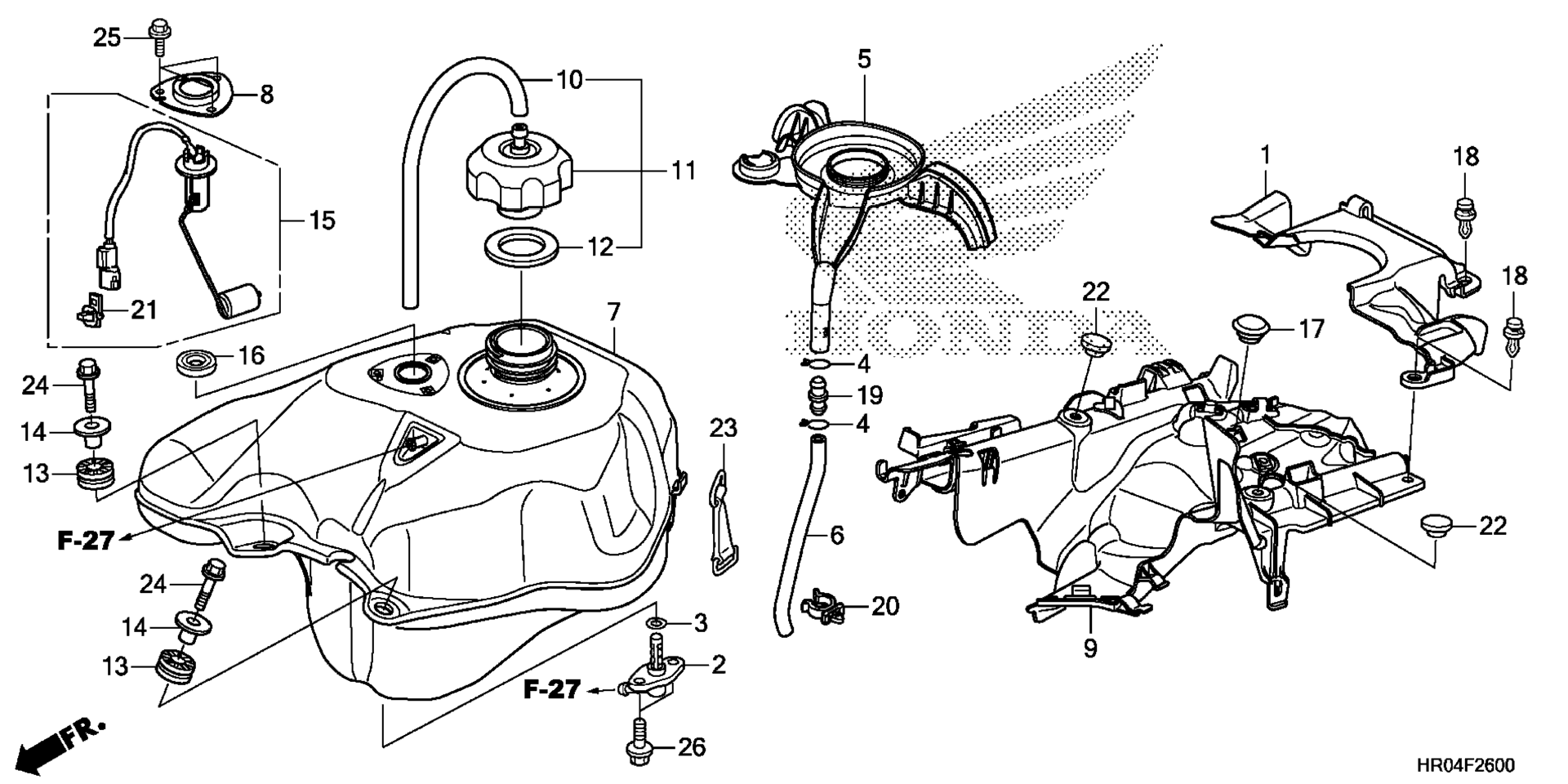

Схема топливного бака для TRX500FE 2A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, THROTTLE BODY art. 16721-HR0-F00
По запросу
2
JOINT ASSY., FUEL art. 16958-HN8-A61
По запросу
3
O-RING (11.8X3.55) art. 16997-467-000
По запросу
4
CLIP, BREATHER TUBE art. 17316-611-000
По запросу
5
TRAY, FUEL TANK art. 17507-HR0-F00
По запросу
6
TUBE, FUEL TRAY art. 17508-HR0-F00
По запросу
7
TANK, FUEL art. 17510-HR0-F00
По запросу
8
PLATE, UNIT SET art. 17515-GBL-760
По запросу
9
PROTECTOR, TANK HEAT (LOWER) art. 17515-HR0-F00
По запросу
10
TUBE, FUEL CAP BREATHER art. 17521-429-000
По запросу
11
CAP ASSY., FUEL TANK art. 17620-HP5-600
По запросу
12
GASKET, FUEL CAP art. 17624-HF7-000
По запросу
13
RUBBER, MUFFLER art. 18334-KA3-830
По запросу
14
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
15
FUEL UNIT art. 37800-HR0-F02
По запросу
16
GASKET, BASE art. 37801-GA7-700
По запросу
17
GROMMET, DRAIN HOLE (25MM) art. 82871-671-000
По запросу
18
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
19
JOINT, TUBE art. 91463-393-780
По запросу
20
CLAMP (18.5MM) art. 91546-SP0-A01
По запросу
21
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
22
RUBBER C, STAND STOPPER art. 95011-63000
По запросу
23
BAND A, BATTERY art. 95012-11001
По запросу
24
BOLT, FLANGE (6X30) art. 95701-06030-00
По запросу
25
BOLT, FLANGE (6X10) art. 96001-06010-00
По запросу
26
BOLT, FLANGE (6X14) art. 96001-06014-00
По запросу
