модель 2016 года
- Модель TRX500 Foreman Rubicon
- Код модели TRX500FA5 AC

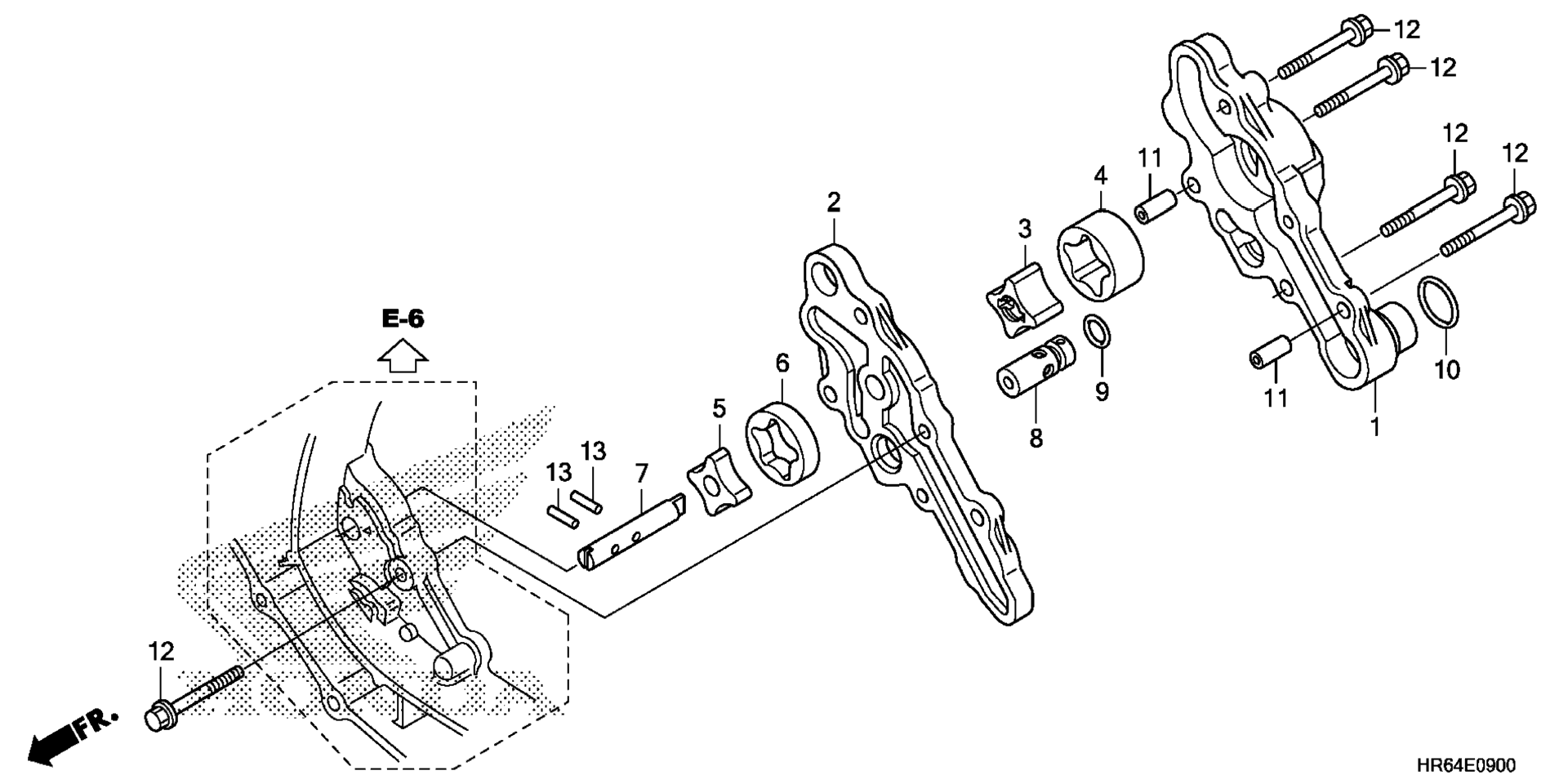

Схема масляного насоса для TRX500FA5 AC
Схема
Детали
Номер
Наименование детали
Цена
1
BODY A, OIL PUMP art. 15101-HR6-A60
По запросу
2
BODY B, OIL PUMP art. 15102-HR6-A60
По запросу
3
ROTOR A, OIL PUMP (INNER) art. 15128-HR6-A61
По запросу
4
ROTOR A, OIL PUMP (OUTER) art. 15129-HR6-A61
По запросу
5
ROTOR B, OIL PUMP (INNER) art. 15130-HR6-A61
По запросу
6
ROTOR B, OIL PUMP (OUTER) art. 15131-HR6-A61
По запросу
7
SHAFT, OIL PUMP art. 15132-HR6-A60
По запросу
8
VALVE ASSY., RELIEF art. 15220-HP7-A00
По запросу
9
Кольцо 14.8X2.2 Honda art. 91313-MG7-004
По запросу
10
O-RING (21.2X2.4) (ARAI) art. 91331-PC9-003
По запросу
11
PIN, DOWEL (8X20) art. 94301-08200
По запросу
12
BOLT, FLANGE (6X40) art. 95701-06040-00
По запросу
13
ROLLER (4X15.8) art. 96220-40158
По запросу
