модель 2016 года
- Модель TRX500 Foreman Rubicon
- Код модели TRX500FA5 AC

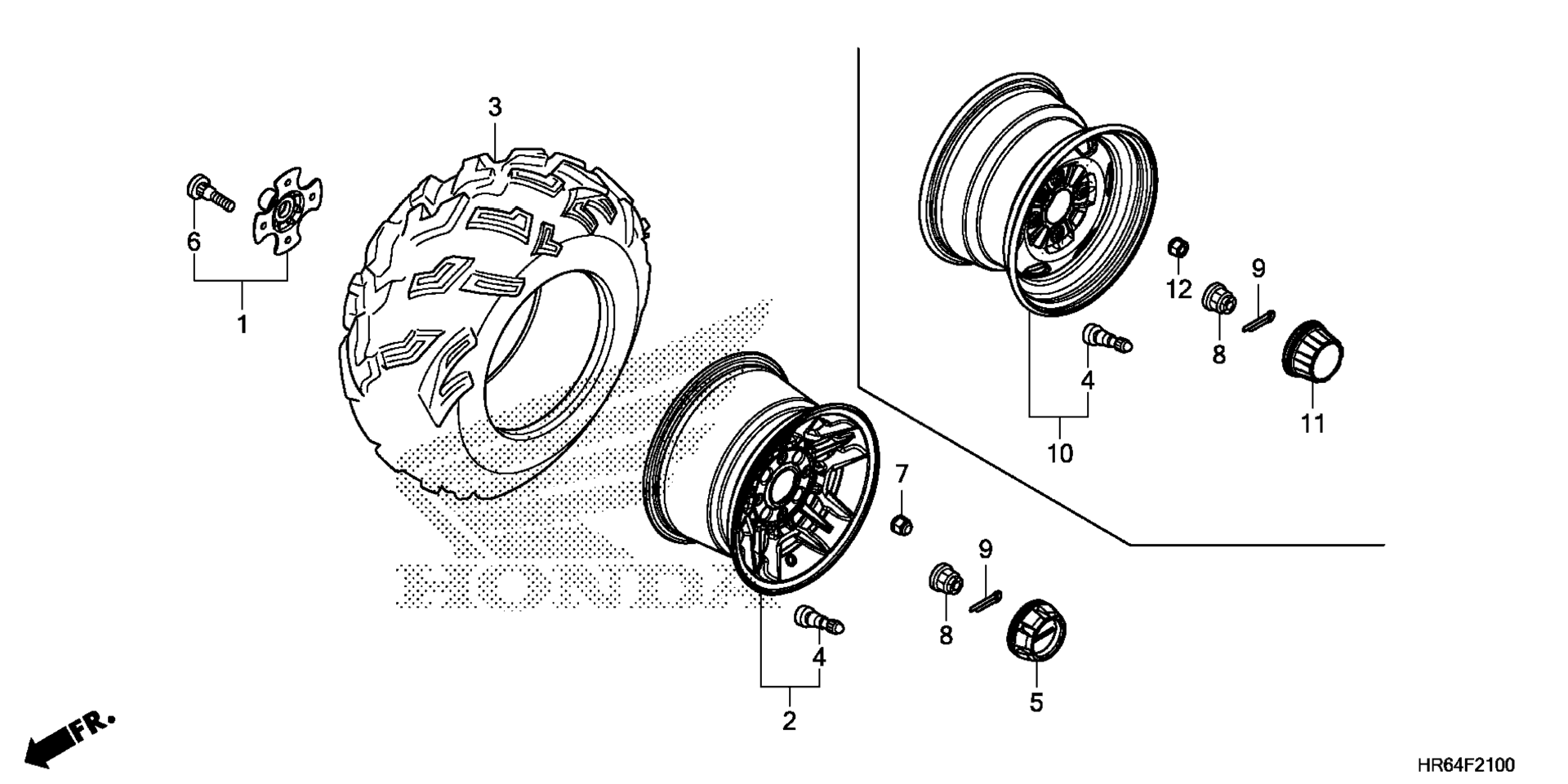

Схема заднего колеса для TRX500FA5 AC
Схема
Детали
Номер
Наименование детали
Цена
1
HUB, RR. WHEEL art. 42610-HP7-A00
По запросу
3
TIRE (25X10-12) (CST) art. 42711-HR6-BB1
По запросу
4
VALVE, RIM (TR412) art. 42753-HF1-670
По запросу
6
BOLT, WHEEL (10X32) art. 90103-HN0-A60
По запросу
8
NUT, AXLE (20MM) art. 90304-HM7-A10
По запросу
9
PIN, SPLIT (4.0X40) art. 94201-40400
По запросу
10
WHEEL SUB-ASSY., RR. (TYPE2) art. 42650-HR5-A20ZA
По запросу
11
CAP, WHEEL CENTER art. 44732-HC4-010
По запросу
12
Гайка колесная Honda art. 90314-HM5-A10
По запросу
