модель 2000 года
- Модель Scrambler 400
- Код модели SCRAMBLER 2X4 (A00BA38CA)

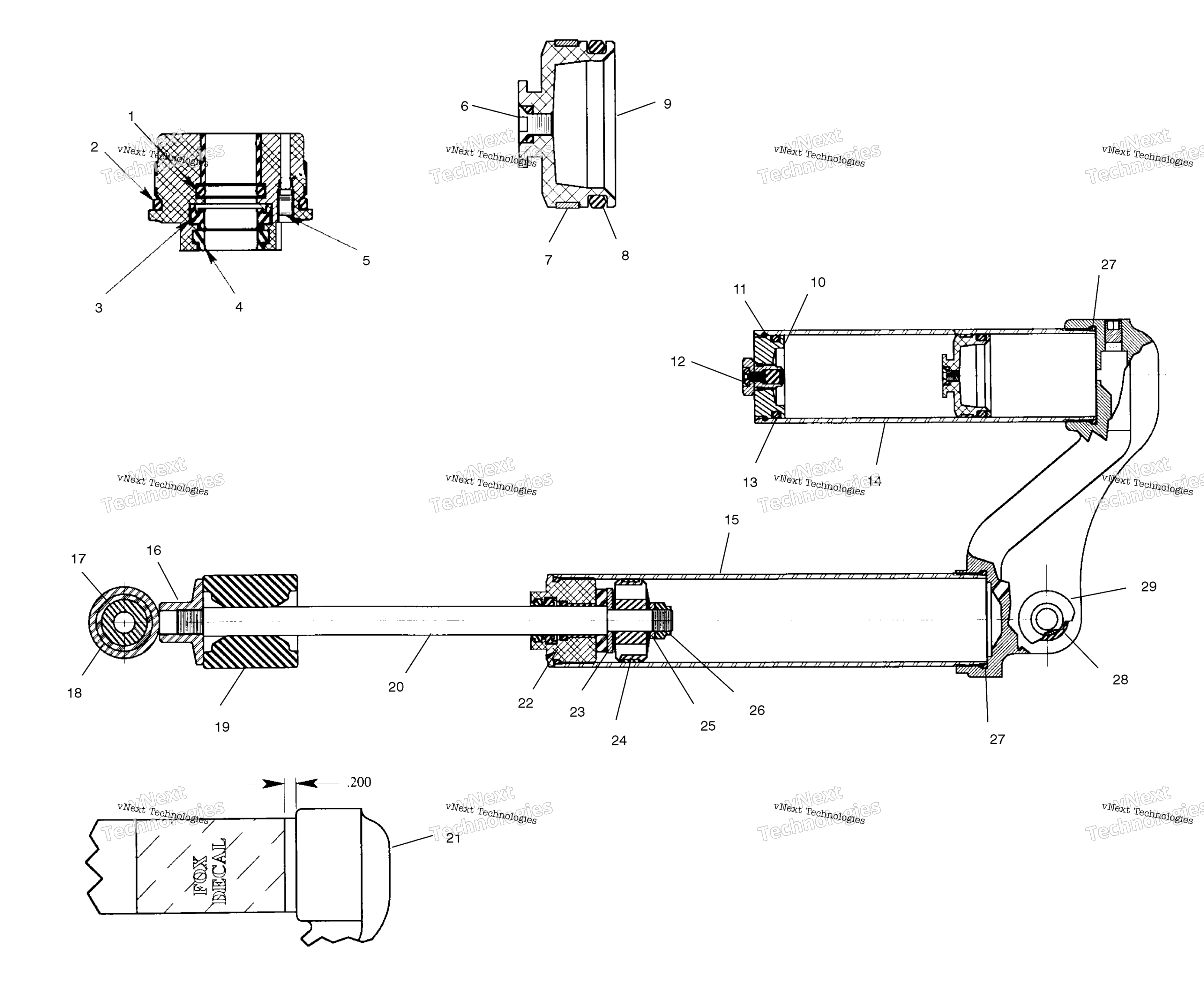

Схема fox Shock, топливный Reservoir для SCRAMBLER 2X4 (A00BA38CA)
Схема
Детали
Номер
Наименование детали
Цена
0
SHOCK-REAR MONO,GAS,CH,19.08LG art. 7041867
По запросу
1
O-RING, INNER art. 1500021
По запросу
2
O-RING, .103 X 1.299 art. 1500020
По запросу
3
URETHANE U-CUP art. 1500266
По запросу
4
URETHANE WIPER SEAL art. 5433298
По запросу
5
SCREW-#8-32X.375 800-10-002 art. 1500287
По запросу
6
SCREW art. 1500018
По запросу
6
O-RING,OUTER art. 1500023
По запросу
7
FLOATING PISTON RING art. 1500006
По запросу
8
O-RING, ENDCAP art. 1500003
По запросу
9
PISTON art. 1500011
По запросу
10
CAP,RESERV.ASM,(FOX)-ATV (Incl. 11,12,13) art. 1500099
По запросу
11
RING-RETAINING,WIRE art. 1500097
По запросу
12
O-RING,DRUM OUTER art. 1500022
По запросу
12
SCREW art. 1500019
По запросу
12
AIR VALVE ASSEMBLY art. 1500014
По запросу
13
O-RING, ENDCAP art. 1500003
По запросу
14
RESERVOIR-N/A 6.0 810-00-003 art. 1500286
По запросу
15
BODY,1.46X9.05 204-04-036 art. 1500283
По запросу
16
EYELET art. 1500013
По запросу
17
SLEEVE art. 1500102
По запросу
18
EYELET, BUSHING art. 1500103
от 1 187 ₽
Аналог
1 187 ₽
Требуется 2 шт.
19
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
20
SHAFT-.498X10.15 229-19-004 art. 1500284
По запросу
21
CAP,BODY,P/B 804-00-026 art. 1500282
По запросу
22
BEARING-1.46X1.15 812-02-002 art. 1500285
По запросу
23
PLATE,TOP OUT art. 1500017
По запросу
24
DAMPER, PISTON RING art. 1500002
По запросу
25
PLATE,BACKUP art. 1500015
По запросу
26
NUT,LOCK art. 1500016
По запросу
27
O-RING,BODY,FOX,.139W-1.234ID art. 1500004
По запросу
28
BUSHING, 1,.40 art. 5020657
По запросу
29
BSG-EYELET art. 1500104
По запросу
