модель 2000 года
- Модель Scrambler 400
- Код модели SCRAMBLER 2X4 (A00BA38CA)

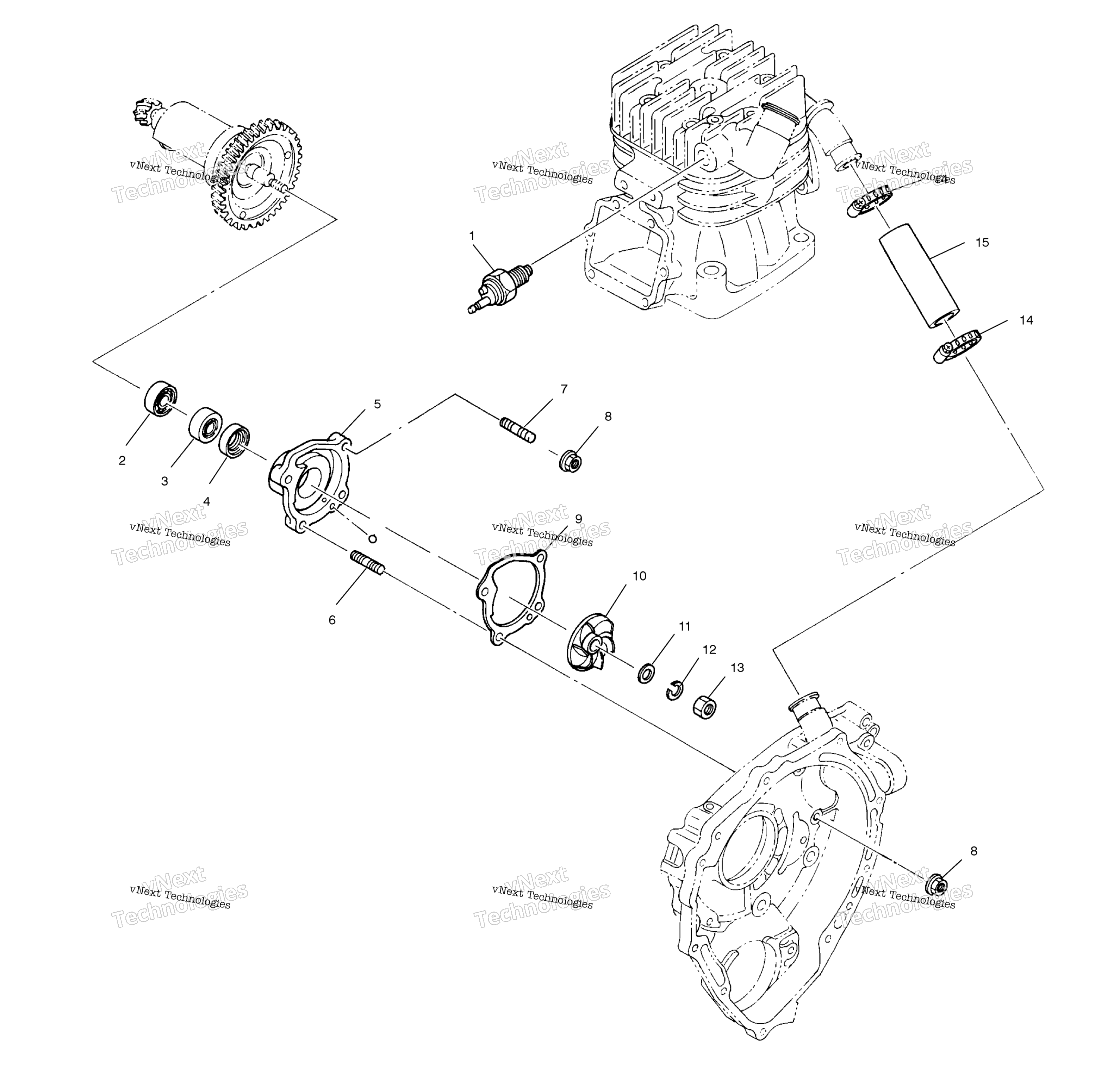

Схема водяной помпы для SCRAMBLER 2X4 (A00BA38CA)
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH,THERMAL art. 3084284
По запросу
2
BEARING, BALL * art. 3084183
По запросу
3
SEAL, OIL art. 3084184
По запросу
4
SEAL,WATER art. 3084185
По запросу
5
CASE,WATER PUMP (Incl. 2-7) art. 3086770
По запросу
5
SUBSTITUTED BY 3084754 (Incl. 5,6,7) art. 3086771
По запросу
6
STUD art. 3086772
По запросу
7
STUD art. 3087087
По запросу
8
FLANGE NUT art. 3083856
По запросу
9
GASKET art. 3084187
По запросу
10
IMPELLER art. 3084186
По запросу
11
WASHER art. 3082206
По запросу
12
WASHER SPRING(10) art. 3080077
По запросу
13
NUT art. 3083073
По запросу
14
CLAMP, HOSE art. 3084191
По запросу
15
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
Другие схемы модели
Водяная помпа
