модель 2000 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS (A00AA32AA)

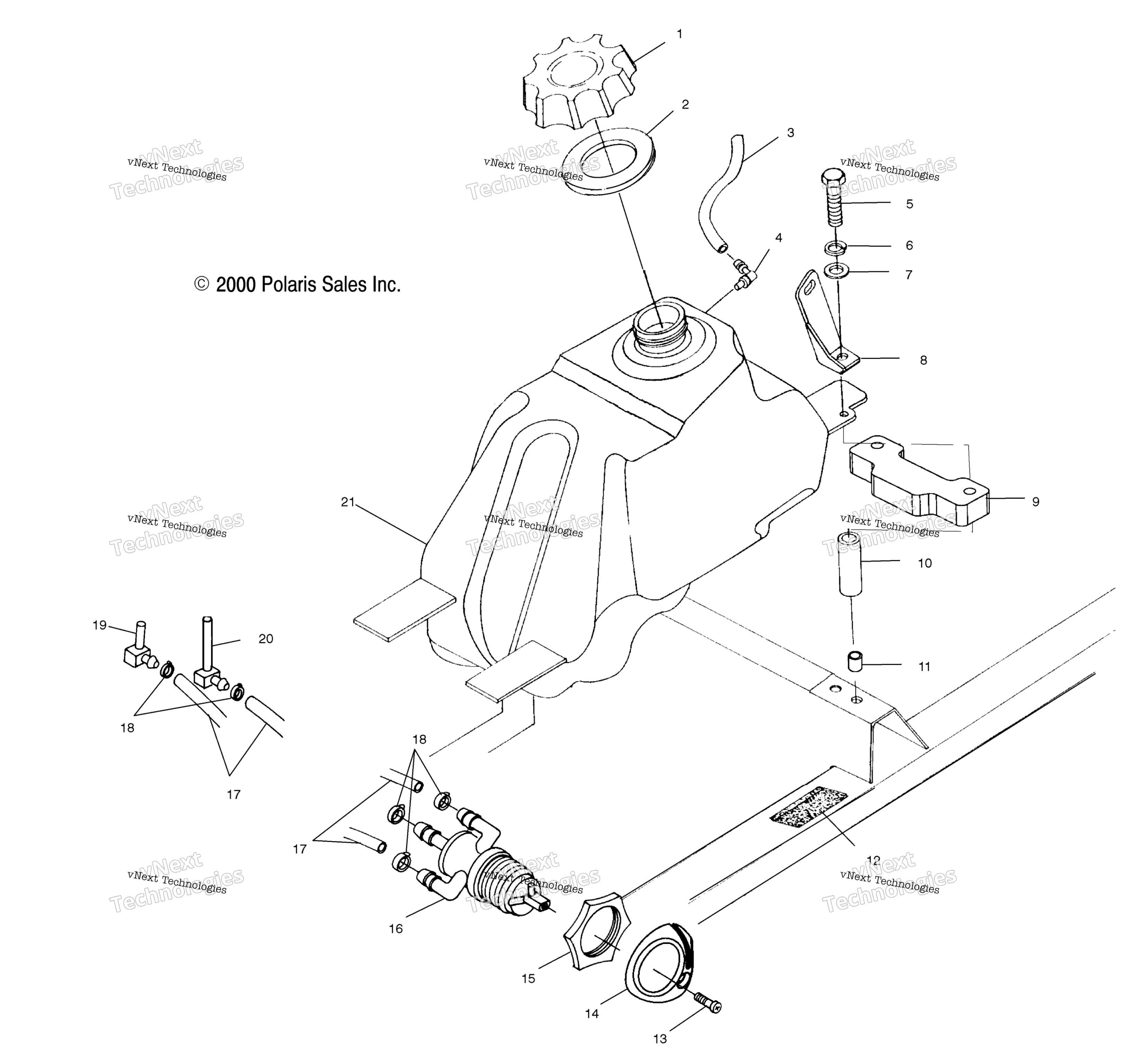

Схема топливного бака для TRAIL BOSS (A00AA32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
GAS CAP, BLACK art. 5430725
По запросу
2
GAS CAP GASKET art. 5810144
По запросу
3
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
4
TANK VENT art. 5431053
По запросу
5
BOLT art. 7512249
По запросу
6
SPRING LOCK WASHER art. 7552801
По запросу
7
FLAT WASHER art. 7555859
По запросу
8
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
8
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
9
SEAL, FOAM, 2 IN art. 5811951
По запросу
10
SPACER art. 5332457
По запросу
11
NUTSERT,HEX art. 7547069
По запросу
12
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
13
SCREW art. 7517505
По запросу
14
KNOB,FUEL VALVE CONTOURED,ATV art. 5433431
По запросу
15
FUEL VALVE NUT art. 5432733
По запросу
16
3 WAY HORIZ PORTS VALVE art. 7052154
По запросу
17
FUEL LINE, 600 CM art. 8450040-600
По запросу
18
Хомут пружинный Polaris art. 7080003
от 116 ₽
19
SUBSTITUTED BY 7052348 art. 7052148
По запросу
20
FITTING-OUTLET 90�,MAIN Y PRS art. 7052349
По запросу
21
TANK,FUEL ASM. (Incl. 4,19,20) art. 2520164
По запросу
