модель 2000 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS (A00AA32AA)

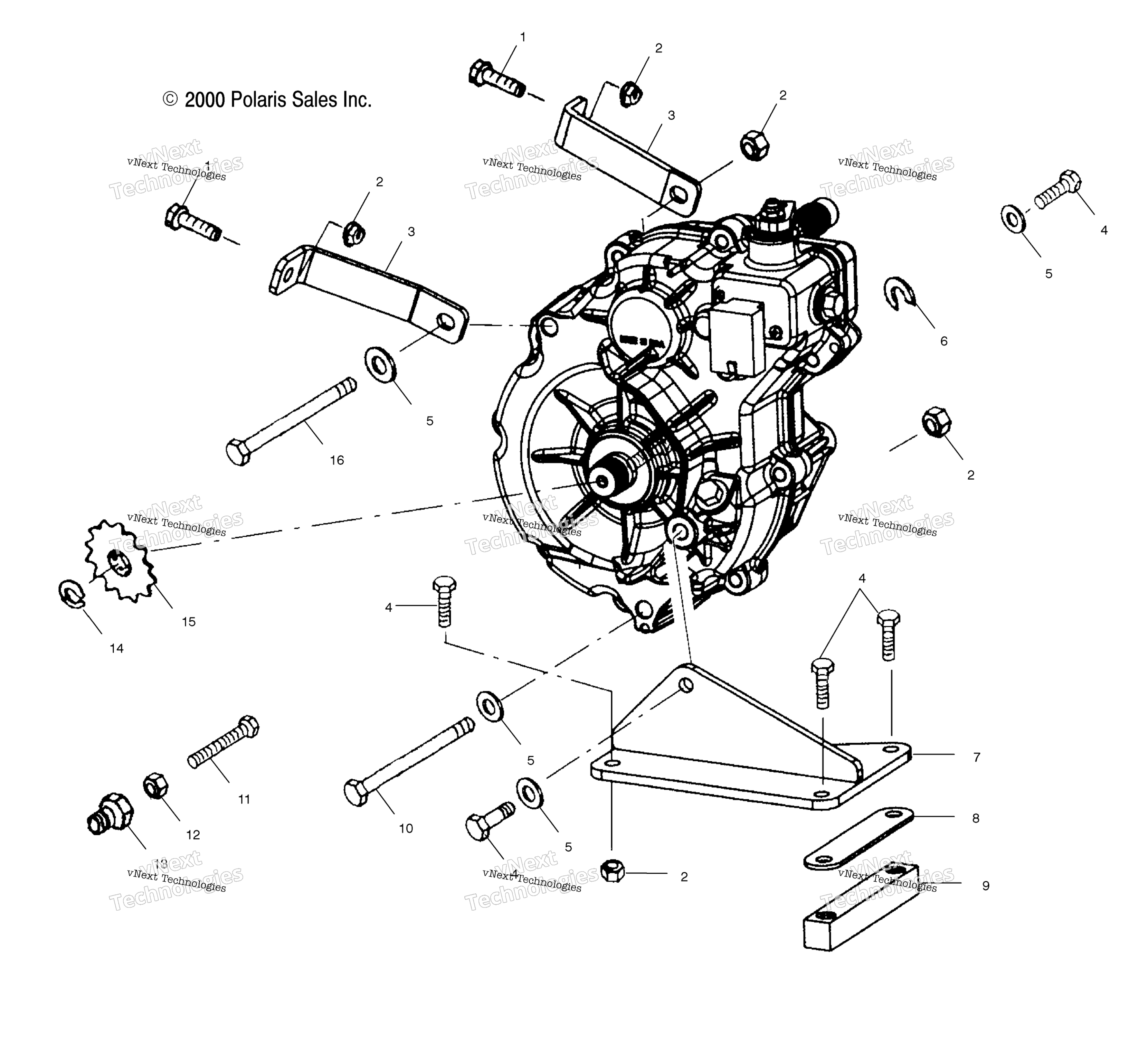

Схема картера редуктора Mounting для TRAIL BOSS (A00AA32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Пробка сливная переднего редуктора Polaris art. 7517632
По запросу
2
NUT,FLANGE art. 7542423
По запросу
3
BRKT-TRANSMISSION MNT art. 5248185
По запросу
4
Болт подвески Polaris art. 7512492
от 326 ₽
5
FLAT WASHER art. 7555806
По запросу
6
SHIM, .030 (.030) art. 5211517
По запросу
6
SHIM (.010) art. 5211065
По запросу
6
SPACER, .020 (.020) art. 5210764
По запросу
7
MOUNT,TRANSMISSION,BLK art. 1012886-067
По запросу
8
SPACER-TRANSMISSION MNT,BLK art. 5243296-067
По запросу
9
MOUNT-TRANSMISSION,2X4 art. 5243306
По запросу
10
SCREW art. 7517646
По запросу
11
SCREW (10) art. 7517631
По запросу
12
Гайка Polaris art. 7542404
По запросу
13
Plug, Drain (See Gearcase Pg. C8, Ref. 36) art. -------
По запросу
14
Стопорное кольцо КПП Polaris art. 7710434
По запросу
15
SPROCKET, 11 TOOTH art. 3221043
По запросу
16
SCREW art. 7517640
По запросу
