модель 2001 года
- Модель Explorer 400
- Код модели XPLORER 400 (A01CG38CA)

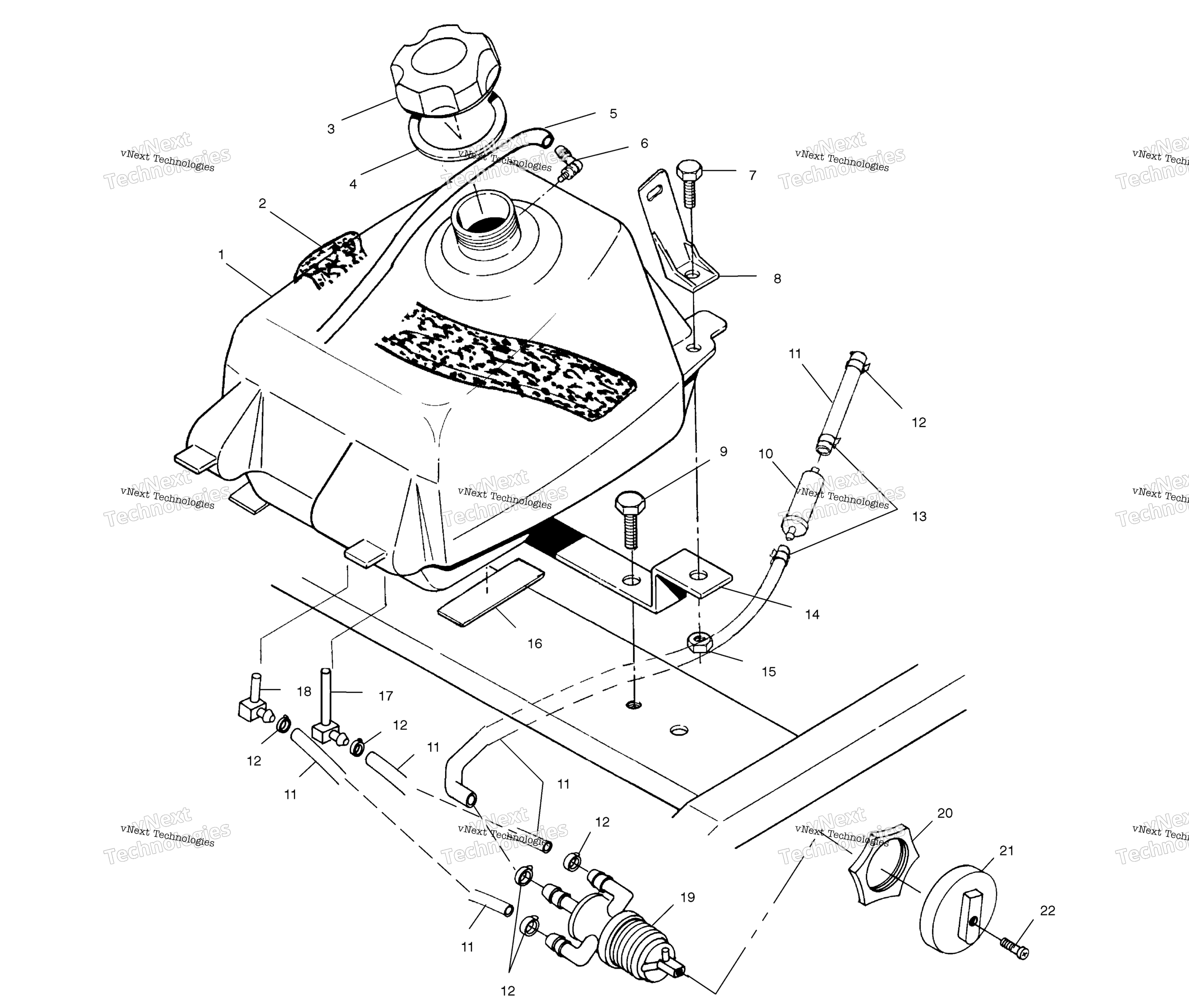

Схема топливного бака для XPLORER 400 (A01CG38CA)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK,STRAIGHT FTGS [Item NotAvailable] (Incl. 6,17,18) (If built after 11/01/00) art. 2520240
По запросу
1
ASM-FUEL TANK (Incl. 6,17,18) (If built before 11/01/00) art. 2520358
По запросу
2
FOAM, SEAL art. 5811052
По запросу
3
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
4
Прокладка крышки бензобака Polaris art. 5812123
По запросу
5
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
6
TANK VENT art. 5431053
По запросу
7
SCREW(10) art. 7512310
По запросу
8
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
8
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
9
SCREW art. 7512208
По запросу
10
Фильтр топливный Polaris art. 2530008
По запросу
11
FUEL LINE, 600 CM art. 8450040-600
По запросу
12
Хомут пружинный Polaris art. 7080003
от 116 ₽
13
HOSE CLAMP art. 7080534
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
Гайка Polaris art. 7542324
от 160 ₽
16
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
17
FITTING,FUEL OUT,MAIN,4 ,Y (If built after 11/01/00) art. 7052150
По запросу
17
FITTING-OUTLET 90�,MAIN Y PRS (If built before 11/01/00) art. 7052349
По запросу
18
FITTING,FUEL OUT,RES.,Z (If built before 11/01/00) art. 7052149
По запросу
18
SUBSTITUTED BY 7052348 (If built before 11/01/00) art. 7052148
По запросу
19
3 WAY HORIZ PORTS VALVE art. 7052154
По запросу
20
FUEL VALVE NUT art. 5432733
По запросу
21
FUEL VALVE KNOB art. 5432559
По запросу
22
SCREW art. 7517505
По запросу
