модель 2001 года
- Модель Explorer 400
- Код модели XPLORER 400 (A01CG38CA)

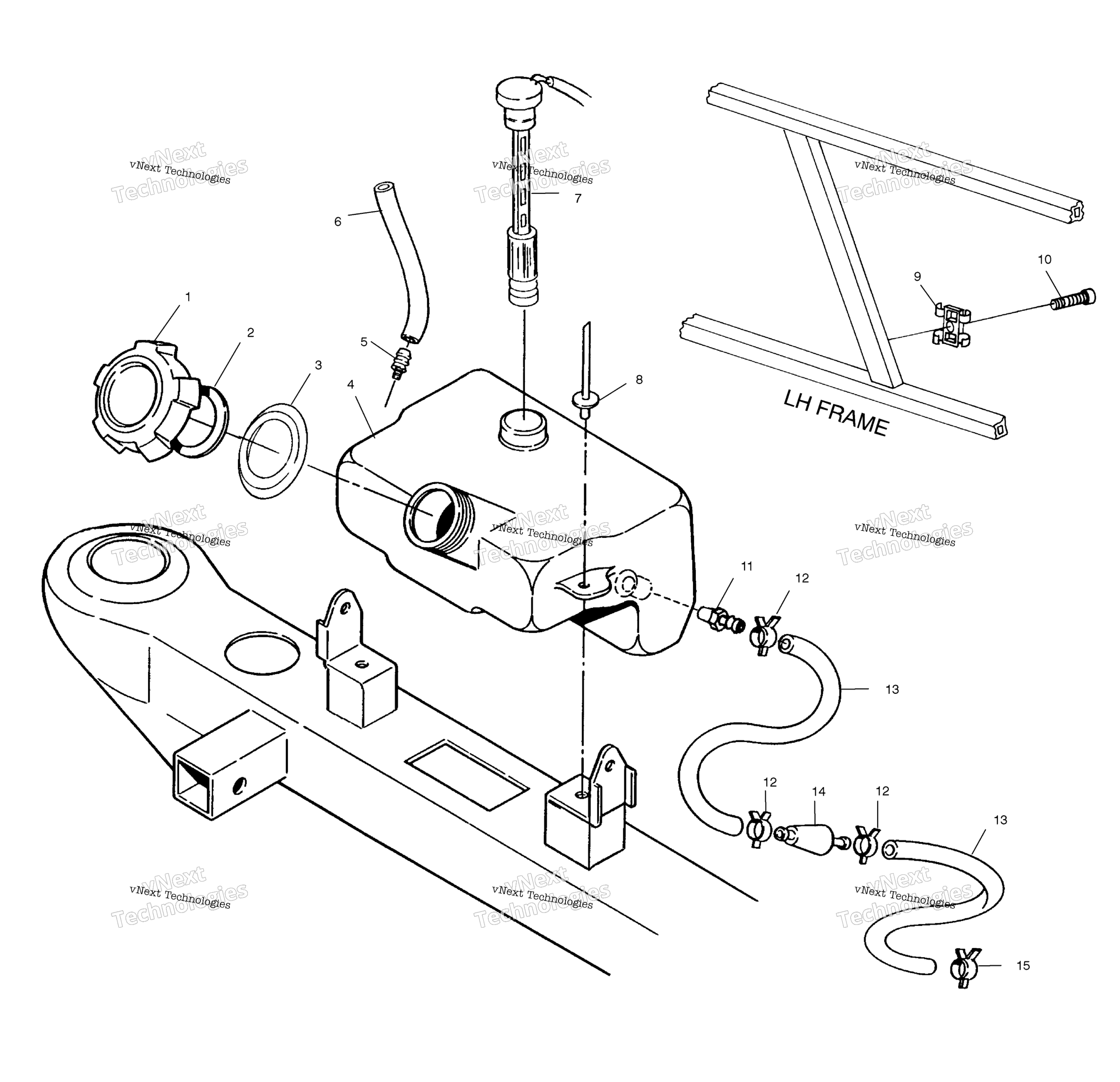

Схема масляного бака для XPLORER 400 (A01CG38CA)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL TANK CAP art. 5430779
от 110 ₽
2
OIL CAP GASKET art. 5810141
По запросу
3
GROMMET,OIL TANK art. 5410991
По запросу
4
DRILLED OIL TANK art. 5431793
По запросу
5
FITTING art. 7052077
По запросу
6
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
7
SENSOR,OIL,LEVER W/CONNECOTR art. 4110265
По запросу
8
Заклепка Polaris art. 7621460
По запросу
9
T-CLIP(10) art. 7080525
По запросу
10
SCREW art. 7517389
По запросу
11
FITTING,1/4 HOSE art. 7052153
По запросу
12
HOSE CLAMP art. 7080307
По запросу
13
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
14
Фильтр топливный Polaris art. 2530009
По запросу
15
CLAMP,OIL LINE(300 ATV) art. 7080568
По запросу
