модель 2002 года
- Модель Magnum 325
- Код модели MAGNUM 325 4X4 (A02CD32AA)

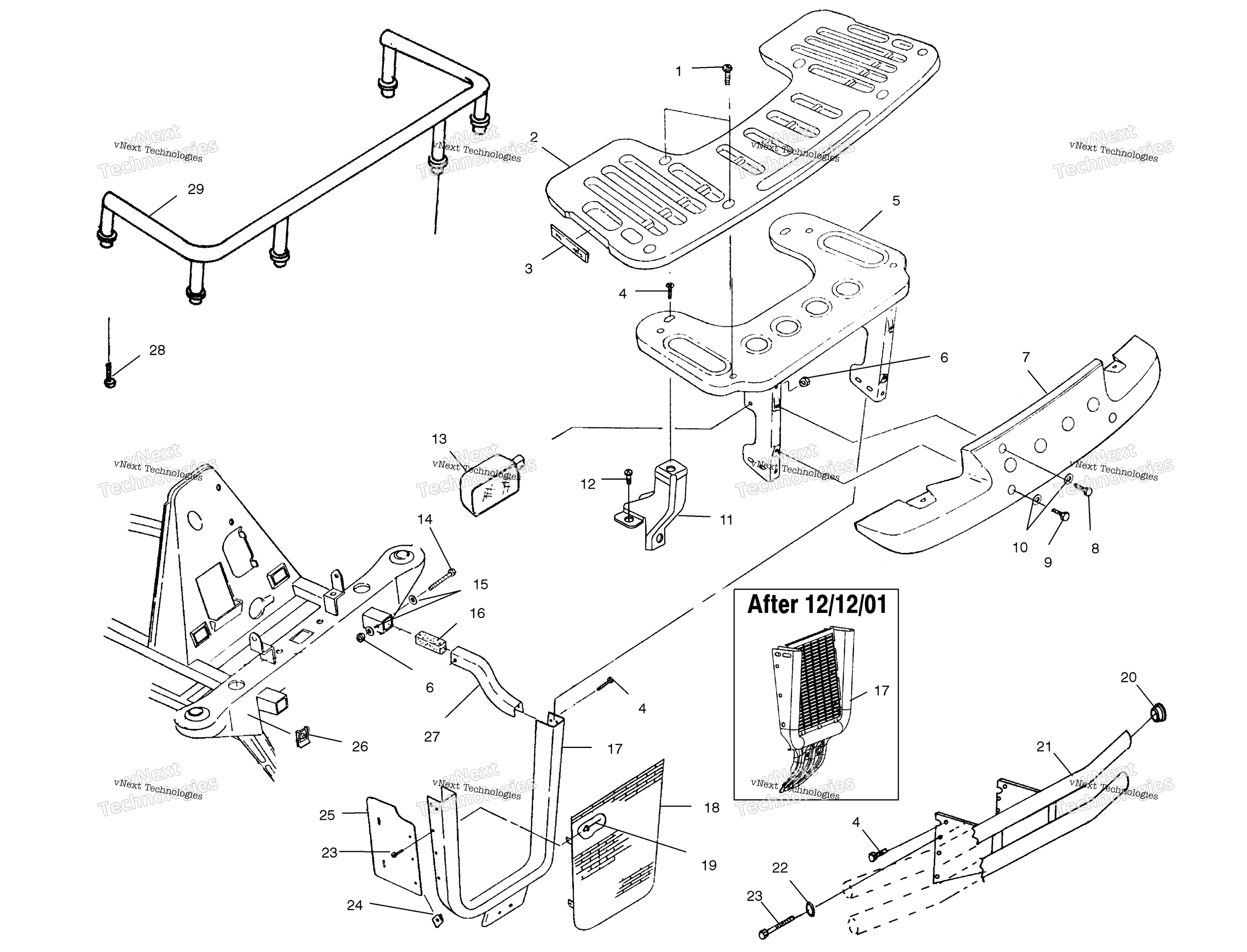

Схема передней части Rack & Bumper Mounting /Ab/Ac/Fb для MAGNUM 325 4X4 (A02CD32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7517685
По запросу
2
FRONT RACK ASSEMBLY, GLOSS BLAC [Incl. Ref. 3 and Warning Decal] art. 2670180-070
По запросу
3
DECAL-REFLECT.6.75,AMBER art. 7079926
По запросу
4
SCREW art. 7515399
По запросу
5
SUPPORT,FRONT RACK,BLK art. 1014023-067
По запросу
6
Гайка Polaris art. 7542324
от 160 ₽
7
FRONT BUMPER, GEN IV, GLOSS BLA art. 5432155-070
По запросу
8
BOLT(10) art. 7515391
По запросу
9
BOLT art. 7515390
По запросу
10
WASHER art. 7555954
По запросу
11
SUPPORT RACK WELD, FRONT, LEFT, art. 1013744-067
По запросу
11
SUPPORT RACK WELD, FRONT, RIGHT art. 1013746-067
По запросу
12
SCREW art. 7515399
По запросу
13
HEADLIGHT ASSEMBLY, LEFT, 30/30 art. 2431011
По запросу
13
ASM-HEADLIGHT,30/30W,SIDE MOUNT art. 2431012
По запросу
13
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
14
BOLT art. 7512329
По запросу
15
FLAT WASHER art. 7558402
По запросу
16
PLUG, FRAME art. 5810467
По запросу
17
WELD-BRUSH GUARD,BLK (If built after 12/12/01) art. 1013772-067
По запросу
18
GRILL,BRUSHGUARD,BLK. (If built before 12/12/01) art. 5240591-067
По запросу
19
POP RIVET (If built before 12/12/01) art. 7621330
По запросу
20
END BUMPER CAP (AC) art. 5433305
По запросу
21
Bumper, Front (AC) art. 5243377-067
По запросу
22
WASHER (AC) art. 7556034
По запросу
23
SCREW(10) art. 7512097
По запросу
24
NUT art. 7670094
По запросу
25
SHIELD-RADIATOR,SIDE,RH art. 5433924
По запросу
25
RADIATOR SHIELD, LEFT art. 5433923
По запросу
26
NUTSERT,HEX art. 7547069
По запросу
27
FRAME EXTENSION, RIGHT, GS BLK art. 5244730-067
По запросу
27
FRAME EXTENSION, LEFT, GS BLK art. 5244729-067
По запросу
28
Винт крепления багажника Polaris art. 7517208
от 263 ₽
29
SUBSTITUTED BY 2871499 (AC) art. 1040526-067
По запросу
