модель 2002 года
- Модель Magnum 325
- Код модели MAGNUM 325 4X4 (A02CD32AA)

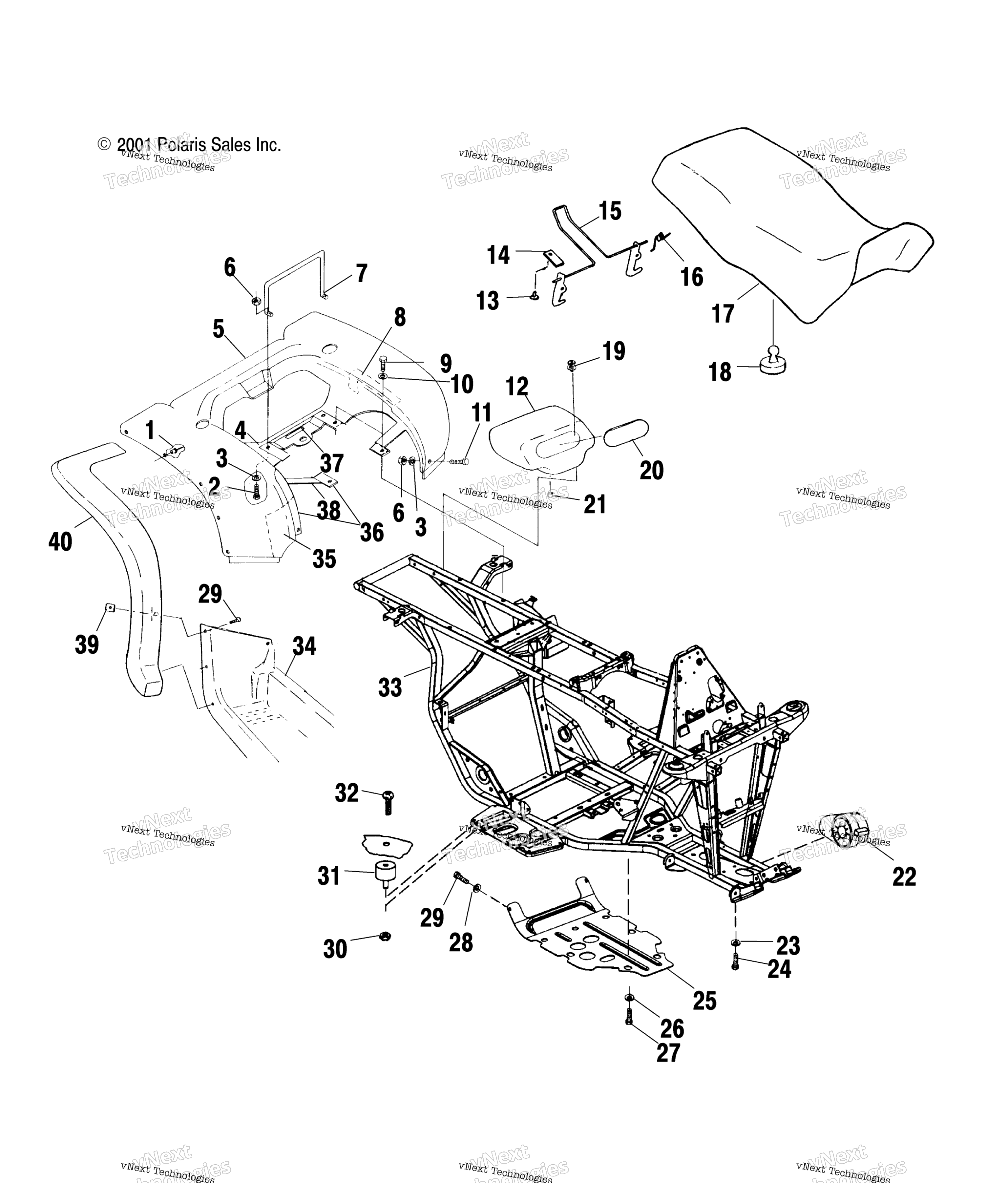

Схема задний Cab & сиденье / Ab / Ac / Fb для MAGNUM 325 4X4 (A02CD32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
RIVET [AA][AB](AC) art. 7661645
По запросу
2
SCREW(10) art. 7511930
По запросу
3
WASHER art. 7555792
По запросу
4
FOIL,REAR art. 5811107
По запросу
5
SUBSTITUTED BY 5432117-293 [AA][FB] art. 5432117-317
По запросу
5
CAB,REAR,GEN 4,M.O. CAMO [AB] art. 5433282-283A
По запросу
5
SUBSTITUTED BY 5432117-293 (AC) art. 5432117-341
По запросу
6
NUT, NYLOK 10-24 Y art. 7541925
По запросу
7
RETAINER,SEAT LATCH art. 5224592
По запросу
8
FOIL,TAPE,3 X 12 art. 5811308
По запросу
9
Винт Polaris art. 7512242
По запросу
10
FLAT WASHER art. 7555859
По запросу
11
BLT-10-24X3/4,MACHSCR,PHL,PAN art. 7519641
По запросу
12
TOOLBOX art. 5431786
По запросу
13
Заклепка Polaris art. 7621403
По запросу
14
BRACKET, LEVER RETAINER art. 5211033
По запросу
15
SEAT LATCH art. 1040387
По запросу
16
SPRING, LATCH art. 7041370
По запросу
17
COVER ASSEMBLY, WHITE DECAL (AA)(AB)(FB) art. 2684055
По запросу
17
SEAT ASSEMBLY, GLOSS BLACK (AC) art. 2683222-070
По запросу
17
FOIL,SEATBASE,LG. art. 5811104
По запросу
17
FOIL,SEATBASE,SM. art. 5811105
По запросу
18
BUMPER, SHORT, RUBBER art. 5412067
По запросу
19
SCREW art. 7517312
По запросу
20
COVER, TOOLBOX art. 5431787
По запросу
21
CAP,DRAIN (10) art. 5410896
По запросу
22
Asm., Front Gearcase [See Front Housing Pg. C11 for Details] art. -------
По запросу
23
Шайба гроверная Polaris art. 7552603
По запросу
24
Болт подвески Polaris art. 7512492
от 326 ₽
25
GUARD-ROCK ** art. 5435005
По запросу
26
SKID PLATE WASHER art. 7556065
По запросу
27
SCREW art. 7517386
По запросу
28
FLAT WASHER art. 7558301
По запросу
29
Винт Polaris art. 7512232
от 116 ₽
30
NYLOK NUT art. 7542122
По запросу
31
MOUNT, RUBBER art. 5411548
По запросу
32
SCREW art. 7517264
По запросу
33
Frame, Main [AA][AB](AC) art. 1013670-067
По запросу
33
Frame, Main [FB] art. 1013597-067
По запросу
34
LEFT FOOTWELL NY, GLOSS BLACK art. 5432221-070
По запросу
34
FOOTWELL, RIGHT SIDE, GLOSS BLA art. 5433219-070
По запросу
35
FOIL art. 5811111
По запросу
36
FOIL,FRONT art. 5811106
По запросу
37
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
38
FOIL,(6X1) art. 5811087
По запросу
39
SPEED NUT art. 7670057
По запросу
40
GUARD-MUD,REAR,LH,BLK ** [AA][AB](AC) art. 5431796-070
По запросу
40
GUARD-MUD,REAR,RH,BLK [AA][AB](AC) art. 5431797-070
По запросу
40
Kit, Mud Skirt, Full Set [FB] art. 2873213
По запросу
