модель 2002 года
- Модель Scrambler 500
- Код модели SCRAMBLER 500 2X4 (A02BA50AA)

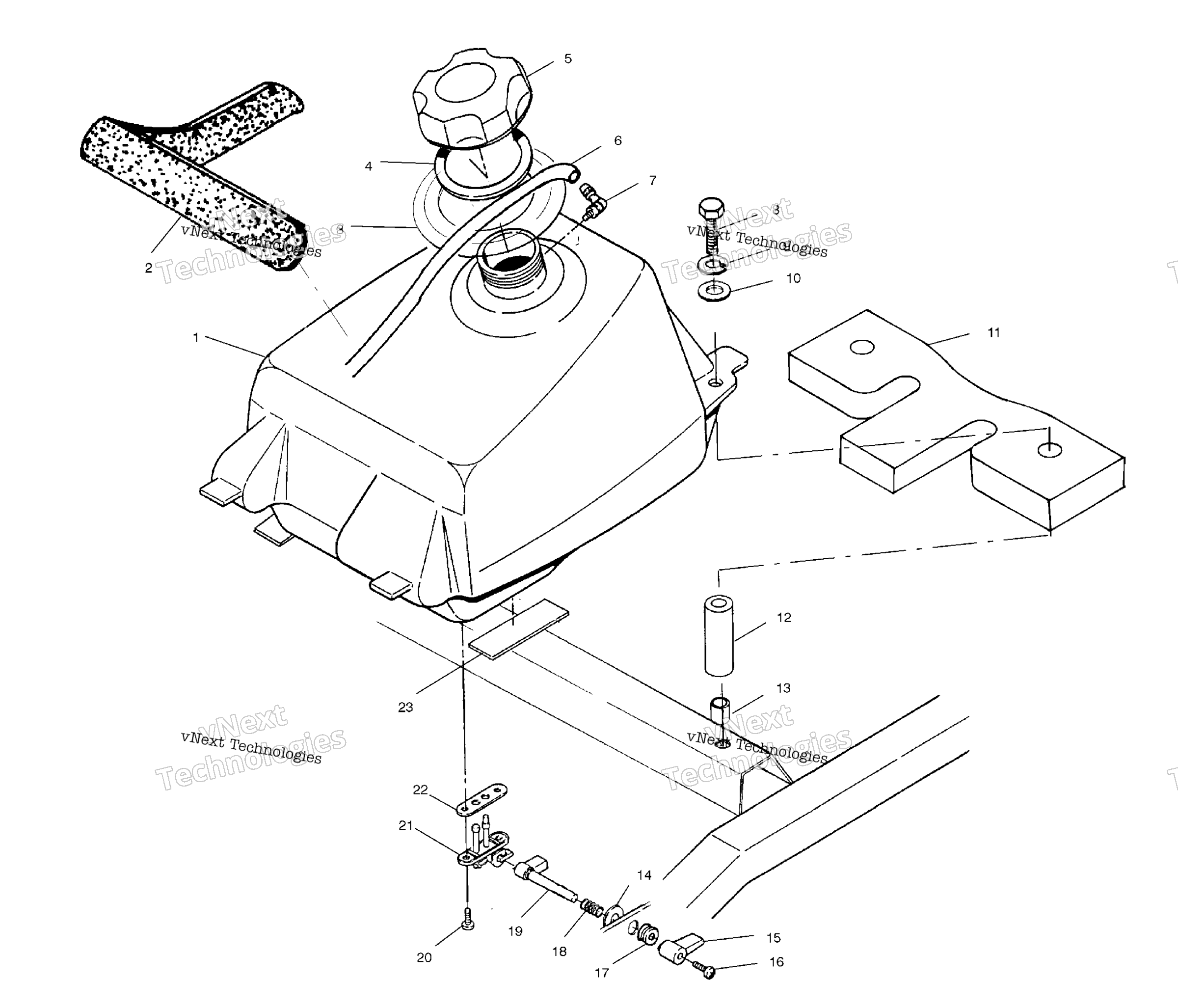

Схема топливной системы Tank /Ab для SCRAMBLER 500 2X4 (A02BA50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM.-FUEL TANK W/ VALVE art. 2520241
По запросу
2
SEAL,FOAM art. 5811527
По запросу
3
GROMMET,FUELTANK art. 5410842
По запросу
4
Прокладка крышки бензобака Polaris art. 5812123
По запросу
5
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
6
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
7
TANK VENT art. 5431053
По запросу
8
BOLT art. 7512249
По запросу
9
SPRING LOCK WASHER art. 7552801
По запросу
10
FLAT WASHER art. 7555859
По запросу
11
FOAM SEAL art. 5811526
По запросу
12
SPACER art. 5332457
По запросу
13
NUTSERT,HEX art. 7547067
По запросу
14
WASHER art. 7555726
По запросу
15
FUEL LEVER art. 5431021
По запросу
16
SCREW art. 7511840
По запросу
17
GROMMET art. 5432291
По запросу
18
COMPRESSION SPRING LEVER art. 7041209
По запросу
19
FUEL LEVER EXTENSION art. 5431391
По запросу
20
SCREW art. 7515136
По запросу
21
FUEL VALVE ASSEMBLY art. 7051006
По запросу
22
FUEL VALVE GASKET art. 5810859
По запросу
23
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
