модель 2002 года
- Модель Scrambler 500
- Код модели SCRAMBLER 500 2X4 (A02BA50AA)

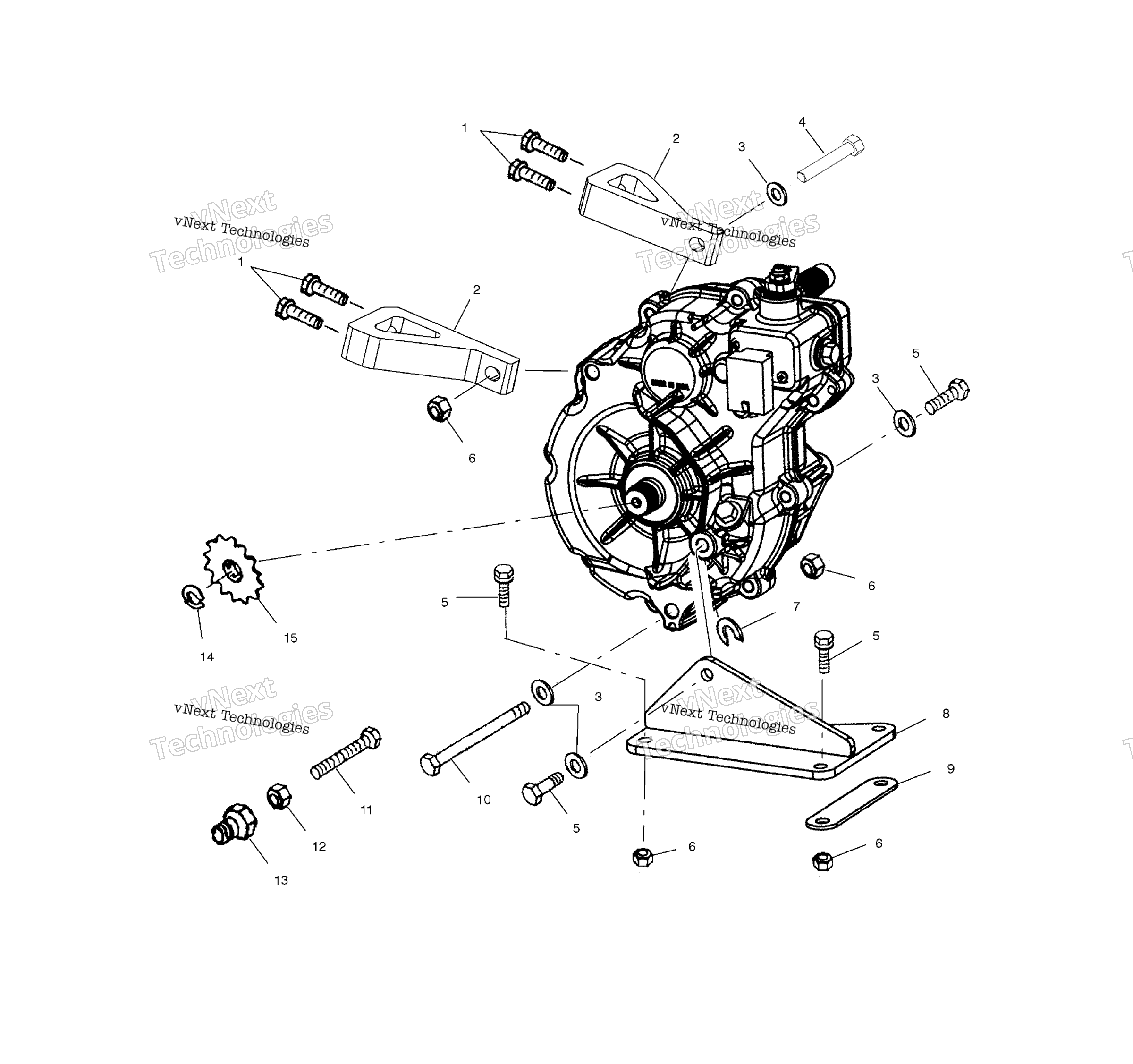

Схема картера редуктора Mounting /Ab для SCRAMBLER 500 2X4 (A02BA50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Пробка сливная переднего редуктора Polaris art. 7517632
По запросу
2
MOUNT-TRANSMISSION,REAR,MACH art. 5132046
По запросу
3
FLAT WASHER art. 7555806
По запросу
4
SCREW art. 7517642
По запросу
5
Болт подвески Polaris art. 7512492
от 326 ₽
6
NUT-3/8-16 FLG LOCK-Y art. 7547089
По запросу
7
SHIM, .030 (.030) art. 5211517
По запросу
7
SHIM (.010) art. 5211065
По запросу
7
SPACER, .020 (.020) art. 5210764
По запросу
8
MOUNT,TRANSMISSION,BLK art. 1012886-067
По запросу
9
SPACER-TRANSMISSION MNT,BLK art. 5243296-067
По запросу
10
SCREW art. 7517646
По запросу
11
SCREW (10) art. 7517631
По запросу
12
Гайка Polaris art. 7542404
По запросу
13
Plug Drain (See Gearcase Pg. C8 Ref. 36) (See Gearcase Pg. C8 Ref. 36) art. -------
По запросу
14
Стопорное кольцо КПП Polaris art. 7710434
По запросу
15
Звезда ведущая 12 зубьев Polaris art. 3221044
По запросу
Другие схемы модели
Картер редуктора Mounting /Ab
