модель 2002 года
- Модель Sportsman 700
- Код модели SPORTSMAN 700 (A02CH68AA/AB/AC/CA/CB)

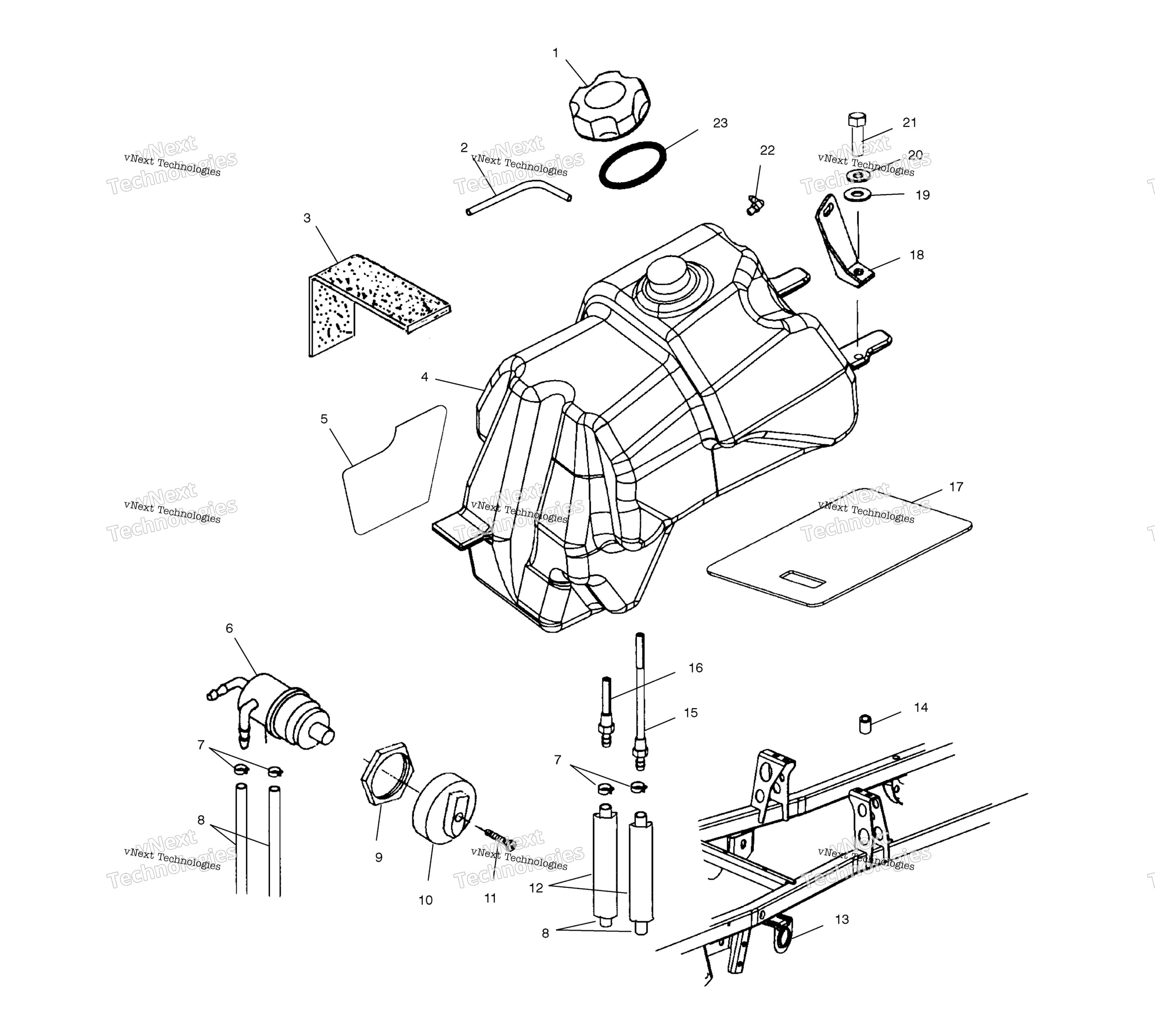

Схема топливного бака для SPORTSMAN 700 (A02CH68AA/AB/AC/CA/CB)
Схема
Детали
Номер
Наименование детали
Цена
1
GAS TANK CAP, GUNMETAL [Incl. 23] art. 5434329
По запросу
2
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
3
FOAM SEAL, 12 IN art. 5812265
По запросу
4
ASM-FUEL TANK [Incl. 15,16,22] art. 2520363
По запросу
5
Foil, Fuel Tank art. 5182004
По запросу
6
Топливный кран Polaris art. 7052161
По запросу
7
Хомут пружинный Polaris art. 7080003
от 116 ₽
8
FUEL LINE, 600 CM art. 8450040-600
По запросу
9
FUEL VALVE NUT art. 5432733
По запросу
10
FUEL VALVE KNOB art. 5432559
По запросу
11
SCREW art. 7517505
По запросу
12
REFLECT SLEEVE SHEATH, 16 MM X art. 8450105-65
По запросу
13
BRKT,FUELVALVE,BLK art. 5240577-067
По запросу
14
NUTSERT,HEX art. 7547069
По запросу
15
FITTING,FUEL OUT,MAIN,4 ,Y art. 7052150
По запросу
16
FITTING,FUEL OUT,RES.,Z art. 7052149
По запросу
17
FUEL TANK FOIL, 9.5 X 7.125 art. 5813045
По запросу
18
BRKT-FUEL COVER MT RH,PLTD art. 5247185
По запросу
18
BRKT-FUEL COVER MT LH,PLTD art. 5247184
По запросу
19
FLAT WASHER art. 7558301
По запросу
20
SPRING LOCK WASHER art. 7552801
По запросу
21
BOLT art. 7512247
По запросу
22
TANK VENT art. 5431053
По запросу
23
Прокладка крышки бензобака Polaris art. 5812123
По запросу
