модель 2002 года
- Модель Sportsman 700
- Код модели SPORTSMAN 700 (A02CH68AA/AB/AC/CA/CB)

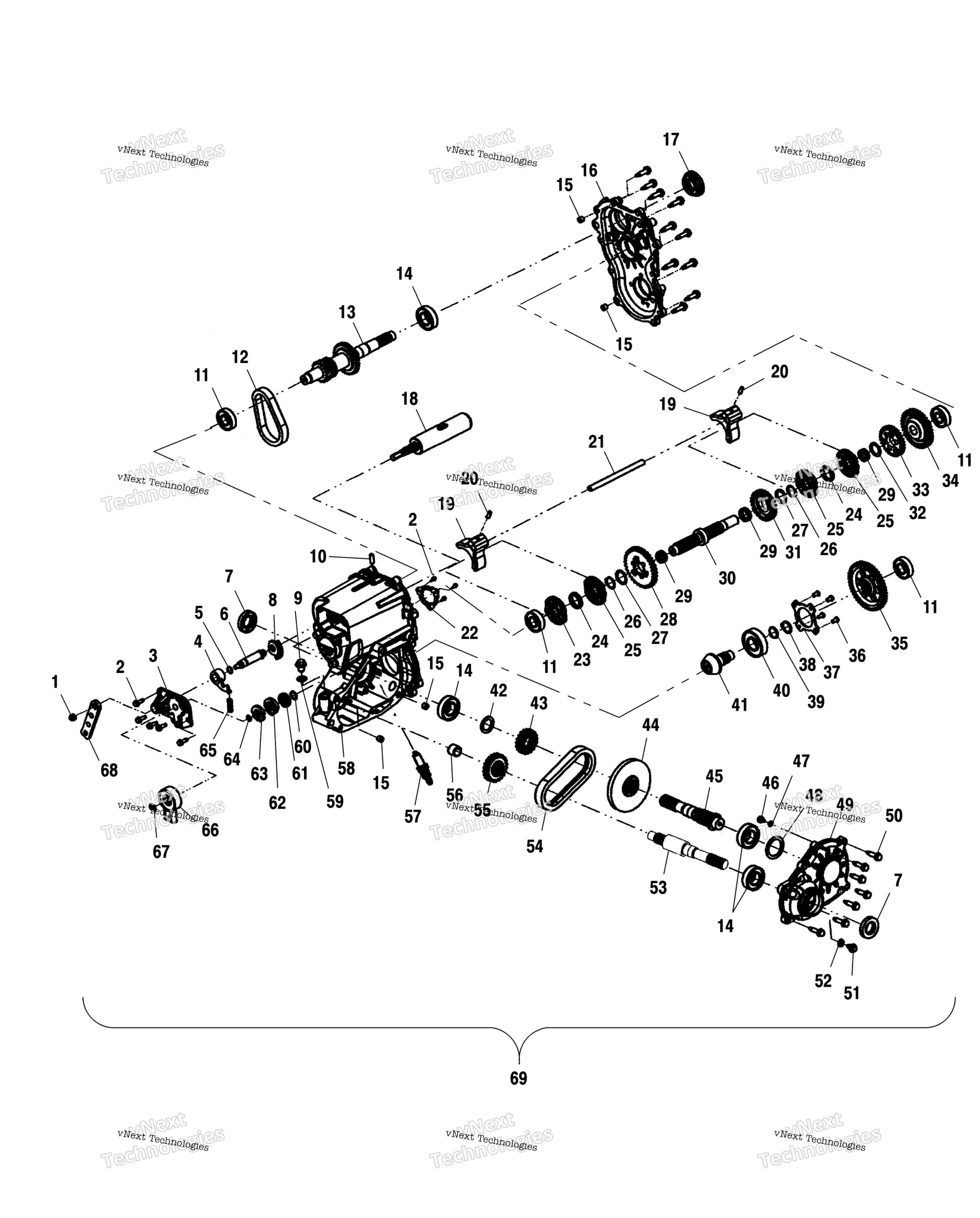

Схема картера редуктора для SPORTSMAN 700 (A02CH68AA/AB/AC/CA/CB)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
2
SCREW art. 3233826
По запросу
3
GEARS SECTOR COVER art. 3233827
По запросу
4
Собачка КПП Polaris art. 3233829
По запросу
5
O-RING art. 3233869
По запросу
6
Вал переключения КПП Polaris art. 3233831
По запросу
7
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
8
Шестерня переключения передач Polaris art. 3233832
По запросу
9
OIL FILL PLUG art. 3233711
По запросу
10
TUBE,VENT art. 3233524
По запросу
11
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
12
Цепь КПП Polaris art. 3233036
По запросу
13
SHAFT-INPUT art. 3233890
По запросу
14
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
15
KNOCK PIPE art. 3233529
По запросу
16
COVER-MAIN,LH art. 3233865
По запросу
17
Сальник Polaris art. 3233874
По запросу
18
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
19
SHIFT FORK WITH PIN SUBASSEMBLY [Incl. 20] art. 3234141
По запросу
20
Pin, Dowel art. -------
По запросу
21
SHIFT SHAFT RAIL, C VERSION art. 3233860
По запросу
22
PLATE-PARK 12 FACE art. 3233915
По запросу
23
ENGAGEMENT-DOG,PARK 6-FACE art. 3234040
По запросу
24
WAVE SPRING, 1.35 IN X .353 IN art. 3234144
По запросу
25
Шестерня переключения передач Polaris art. 3233875
от 21 900 ₽
26
Стопорное кольцо коробки передач Polaris art. 3233850
от 935 ₽
27
WASHER art. 3233851
По запросу
28
Шестерня КПП Polaris art. 3233852
от 31 900 ₽
29
Подшипник игольчатый Polaris art. 3233718
По запросу
30
REVERSE SHAFT art. 3233853
По запросу
31
Шестерня КПП 24 зуба Polaris art. 3233854
По запросу
32
Шайба КПП 1.250 X 0.876 X 0.05 Polaris art. 3233855
По запросу
33
Шестерня КПП 28 зубьев Polaris art. 3233912
По запросу
34
GEAR-40T HELICAL art. 3233913
По запросу
35
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
36
SCREW art. 3233608
По запросу
37
COVER,BEARING art. 3233609
По запросу
38
SNAP RING art. 3233106
По запросу
39
SPACER art. 3233357
По запросу
40
BALL BEARING art. 3233607
По запросу
41
SUBASM-GRND SPIRL BVL(411467) [Incl. 44] art. 3234912
По запросу
42
WASHER,THRUST art. 3233619
По запросу
43
SPROCKET-22T/18T art. 3233873
По запросу
44
SUBASM-GRND SPIRL BVL(411467) [Incl. 41] art. 3234912
По запросу
45
OUTPUT SHAFT, REAR art. 3233911
По запросу
46
BUTTON,THRUST art. 3233582
По запросу
47
SHIM, .450 X .265 art. 3233583
По запросу
48
SHIM KIT art. 3233611
По запросу
49
COVER-OUTPUT,FRONT art. 3233781
По запросу
50
Болт крышки КПП Polaris art. 3234114
По запросу
51
HEX FLANGE PLUG art. 3233777
По запросу
52
PLUG WASHER art. 3233254
По запросу
53
Вал КПП Polaris art. 3233625
По запросу
54
Цепь КПП Polaris art. 3233784
По запросу
55
SPROCKET, 22 TOOTH art. 3233844
По запросу
56
GARLOCK BUSHING art. 3233552
По запросу
57
SUBASM-PARK LOCKOUT art. 3233917
По запросу
58
GEARCASE-MAIN SECTION art. 3233867
По запросу
59
WASHER art. 3233324
По запросу
60
O-RING art. 3233548
По запросу
61
Шестерня переключения КПП Polaris art. 3233839
По запросу
62
LOCKOUT DISC art. 3233838
По запросу
63
DETENT STAR art. 3234082
По запросу
64
O-RING art. 3233076
По запросу
65
Пружина КПП Polaris art. 3233830
По запросу
66
Датчик включенной передачи Polaris art. 3236115
от 15 593 ₽
67
RETAINING RING art. 3233834
По запросу
68
Рычаг КПП Polaris art. 3233906
от 3 161 ₽
69
ASM-GEARCASE,2.89 H,4X4 art. 1332349
По запросу
