модель 2002 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS (A02CA32AA/AB)

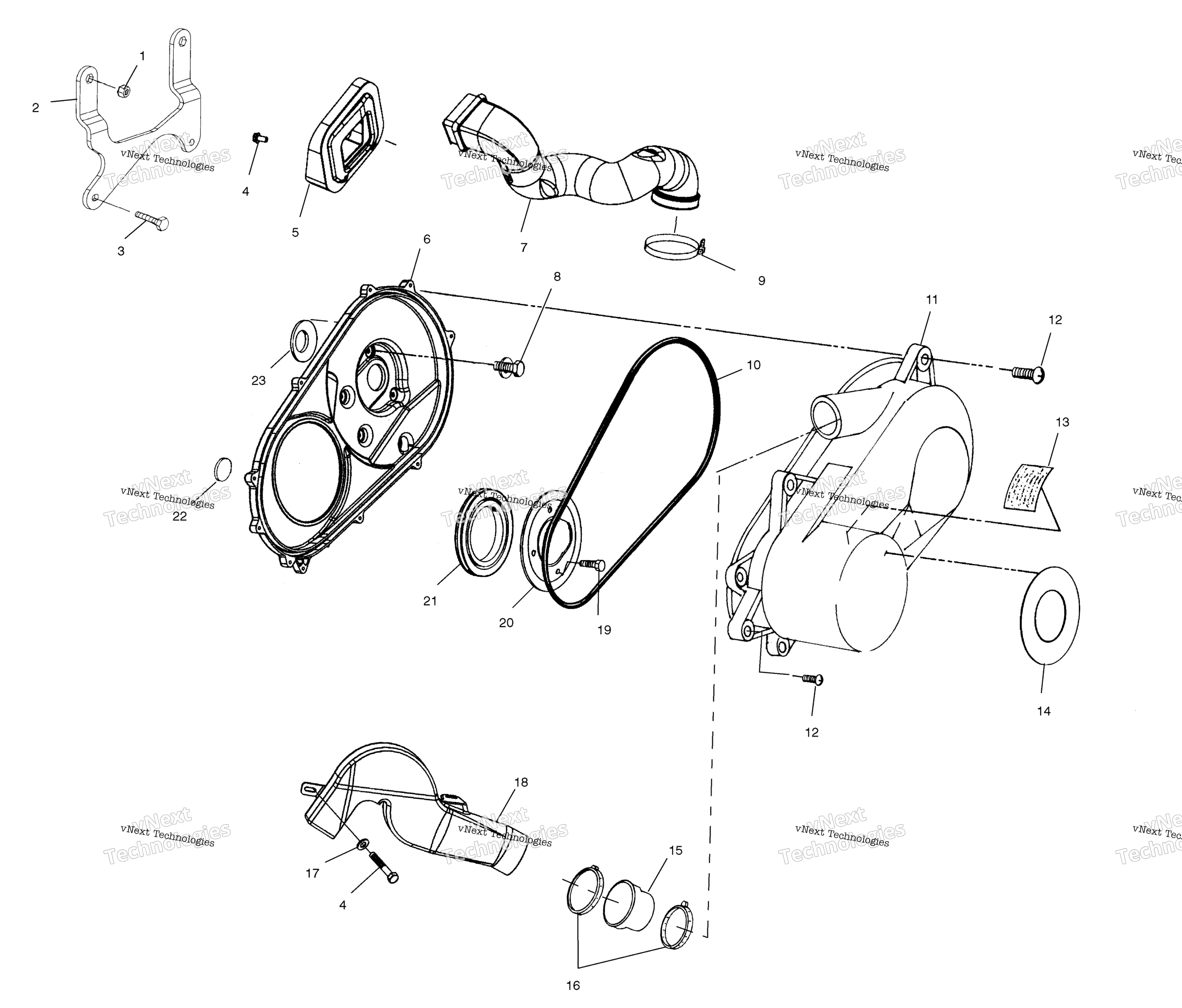

Схема сцепления Cover для TRAIL BOSS (A02CA32AA/AB)
Схема
Детали
Номер
Наименование детали
Цена
1
NUTSERT,HEX art. 7547067
По запросу
2
BRKT,CLUTCH,LOW,BLK art. 5242208-067
По запросу
3
Винт Polaris art. 7512232
от 116 ₽
4
SCR-1/4-20X3/4-TR/TX/TAP-M art. 7517916
По запросу
5
SHIELD,CLUTCH AIR INTAKE-ASM art. 2632474
По запросу
6
Внутренняя крышка вариатора Polaris art. 2201851
По запросу
7
DUCT-INLET,CDS art. 5436951
По запросу
8
BOLT ASSEMBLY, WASHER art. 7517599
По запросу
9
CLAMP, NARROW BAND art. 7080909
По запросу
10
Прокладка крышки вариатора Polaris art. 5521301
от 1 943 ₽
11
Крышка вариатора внешняя Polaris art. 5438142-070
По запросу
12
Болт-саморез Polaris art. 7512094
от 263 ₽
13
Decal, Warning, Clutch Cover art. 7078689
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
Манжета вариатора Polaris art. 5411489
По запросу
16
Хомут впускного патрубка Polaris art. 7080707
По запросу
17
FLAT WASHER art. 7558301
По запросу
18
AIR OUTLET DUCT art. 5434213
По запросу
19
SCREW AND WASHER [See Crankcase Pg. C6, Ref. 8] art. -------
По запросу
20
CLUTCH SEAL BRACKET art. 5242046
По запросу
21
ENGINE COVER CASE SEAL art. 5412637
По запросу
22
STOPPER-INNER CLUTCH COVER art. 5411795
По запросу
23
SEAL-CLUTCH COVER,TRANSMISSION art. 5411901
По запросу
