модель 2002 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS (A02CA32AA/AB)

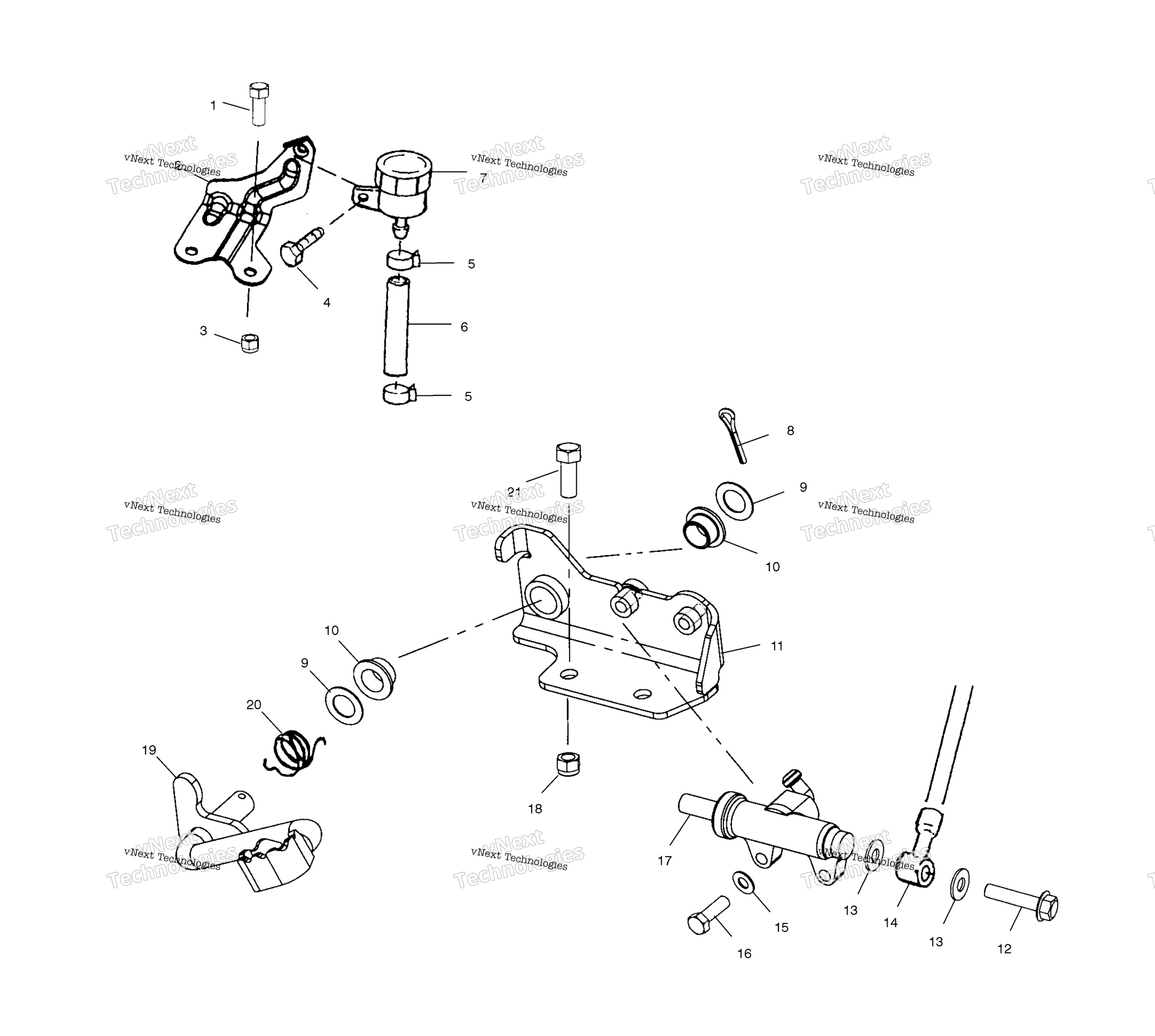

Схема заднего главного цилиндра тормоза для TRAIL BOSS (A02CA32AA/AB)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 7512113
По запросу
2
BRKT-RESERVOIR MOUNT,BK art. 5247808-067
По запросу
3
Гайка Polaris art. 7542122
от 263 ₽
4
SCREW art. 7512208
По запросу
5
Хомут пружинный Polaris art. 7080003
от 116 ₽
6
HOSE,RES.,1/4 ID,5.78 LG art. 1910438
По запросу
7
BRAKE RESERVOIR KIT, REAR art. 1930854
По запросу
8
COTTER PIN art. 7661401
По запросу
9
Шайба Polaris art. 7555919
от 1 371 ₽
10
PEDAL PIVOT BUSHING art. 5431107
По запросу
11
MOUNT,BRAKE,CDS,BLK art. 1910375-067
По запросу
12
BANJO BOLT, 10 MM X 1.25-6G art. 1910958
По запросу
13
Шайба-сальник Polaris art. 5413212
По запросу
14
LINE, FOOT BRAKE, REAR [See Rear Caliper Mounting Pg. B2, Ref. 6] art. -------
По запросу
15
SPRING LOCK WASHER art. 7552801
По запросу
16
SCREW art. 7515179
По запросу
17
FOOT BRAKE MASTER CYLINDER art. 1910791
По запросу
18
Гайка Polaris art. 7542324
от 160 ₽
19
BRAKE ROD,CDS,GEN 4,BLK art. 1910376-067
По запросу
20
TORSION SPRING, BRAKE art. 7041750
По запросу
21
BOLT art. 7515321
По запросу
Другие схемы модели
Задний главный цилиндр тормоза
