модель 2004 года
- Модель ATP 500
- Код модели A04JD50AA ATP 500 4X4 (A04JD50AA/AB/CA)

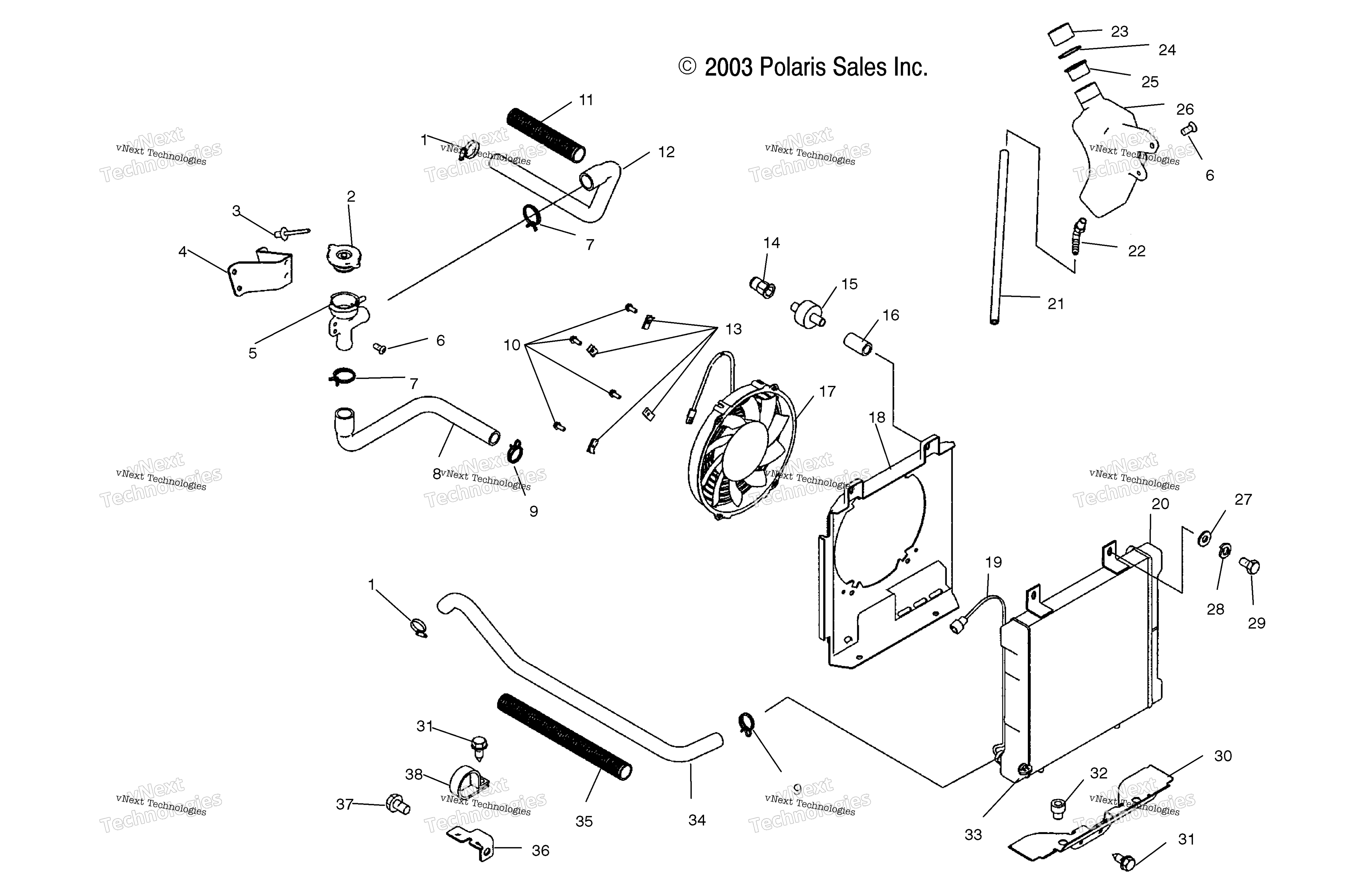

Схема системы охлаждения для A04JD50AA ATP 500 4X4 (A04JD50AA/AB/CA)
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP,HOSE,1.25,WORM DRIVE art. 7080696
По запросу
2
Крышка системы охлаждения Polaris art. 1240508
По запросу
3
Заклепка Polaris art. 7661637
По запросу
4
BRKT-REMOTE COOLANT FILL PLTD art. 5243505
По запросу
5
REMOTE COOLANT FILTER art. 5433364
По запросу
6
SCREW art. 7512084
По запросу
7
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
8
FILLER NECK HOSE art. 5411632
По запросу
9
CLAMP-ROTO CLIP art. 7080826
По запросу
10
SCREW art. 7517659
По запросу
11
FLEXGUARD-PLASTIC GUARD art. 5433948
По запросу
12
HOSE,UPPER ENGINE art. 5411794
По запросу
13
CLIP,U art. 7670111
По запросу
14
NUTSERT,HEX art. 7547069
По запросу
15
MOUNT, RUBBER art. 3110032
По запросу
16
SPACER-MOUNT,RADIATOR art. 5132648
По запросу
17
FAN AND MOTOR ASSEMBLY, SPAL art. 2410123
По запросу
18
SHROUD-FAN art. 5433059
По запросу
19
Датчик включения вентилятора Polaris art. 4010161
от 9 681 ₽
20
RADIATOR art. 1240533
По запросу
21
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
22
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
23
OVERFLOW CAP art. 5430743
По запросу
24
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
25
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
26
SURGE TANK art. 5433410
По запросу
27
FLAT WASHER art. 7558301
По запросу
28
SPRING LOCK WASHER art. 7552801
По запросу
29
BOLT art. 7512240
По запросу
30
BRKT,RADIATOR,LOWER,BLK art. 5244687-067
По запросу
31
SCREW art. 7517386
По запросу
32
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
33
VALVE-PLASTIC DRAIN art. 7052296
По запросу
34
HOSE,LOWER ENGINE art. 5411694
По запросу
35
GUARD-HOSE,12 art. 5521511
По запросу
36
BRKT-COOLANT HOSE MNT,PLTD art. 5247346
По запросу
37
BOLT [SEE FRONT HOUSING PG C14, REF. 13] art. -------
По запросу
38
CLAMP,HOSE 1.375,VNL ECOATED art. 7080908
По запросу
