модель 2004 года
- Модель ATP 500
- Код модели A04JD50AA ATP 500 4X4 (A04JD50AA/AB/CA)

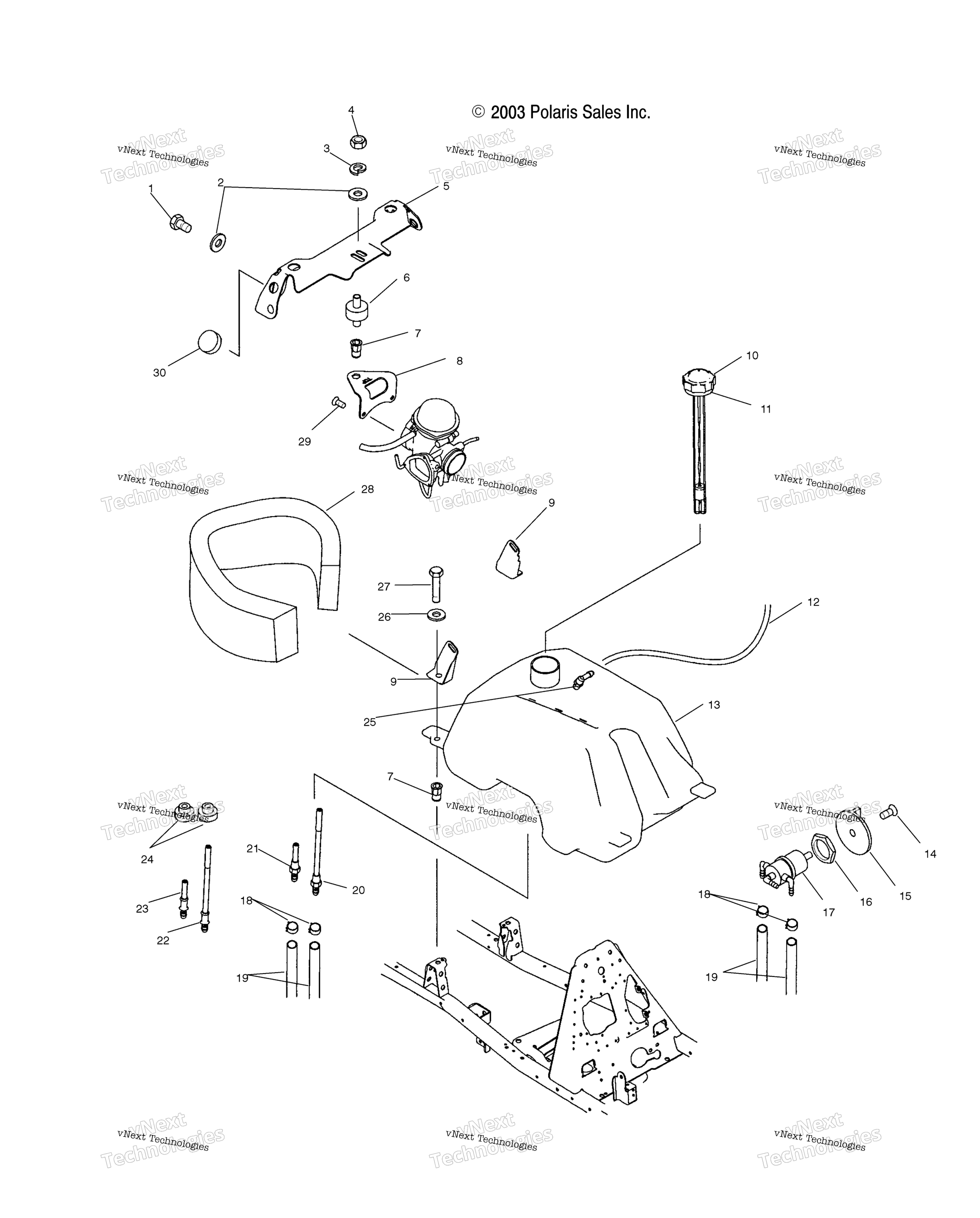

Схема топливного бака & Carburetor Mounting для A04JD50AA ATP 500 4X4 (A04JD50AA/AB/CA)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 7512276
По запросу
2
FLAT WASHER art. 7555859
По запросу
3
SPRING LOCK WASHER art. 7552801
По запросу
4
HEX NUT art. 7542105
По запросу
5
BRKT-CARB SUPPORT,BLK art. 5245672-067
По запросу
6
Крепление карбюратора Polaris art. 3110050
По запросу
7
NUTSERT,HEX art. 7547069
По запросу
8
MOUNT-CARB art. 5246945
По запросу
9
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
9
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
10
FUEL GAUGE art. 2873628
По запросу
11
Прокладка крышки бензобака Polaris art. 5812123
По запросу
12
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
13
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
14
SCREW art. 7517505
По запросу
15
FUEL VALVE KNOB art. 5432559
По запросу
16
FUEL VALVE NUT art. 5432733
По запросу
17
Топливный кран Polaris art. 7052161
По запросу
18
Хомут пружинный Polaris art. 7080003
от 116 ₽
19
FUEL HOSE, 250 CM art. 8450117-250
По запросу
20
FITTING,FUEL OUT,MAIN,4 ,Y [If built before 3/01/03][For use with 2520143] art. 7052150
По запросу
21
FITTING,FUEL OUT,RES.,Z [If built before 3/01/03][For use with 2520143] art. 7052149
По запросу
22
FITTING-FUEL OUTLET,MAIN,Y,PR [If built after 3/01/03][For use with 2520359] art. 7052347
По запросу
23
FUEL OUTLET FITTING [If built after 3/01/03][For use with 2520359] art. 7052346
По запросу
24
FLANGED GROMMET, .36 X .56 X 1. [If built after 3/01/03][For use with 2520359] art. 7052362
По запросу
25
TANK VENT art. 5431053
По запросу
26
FLAT WASHER art. 7558301
По запросу
27
BOLT art. 7512277
По запросу
28
FOAM-SEAL,17" art. 5811899
По запросу
29
SCREW AND WASHER art. 3084205
По запросу
30
BUMPER, RUBBER art. 5410414
По запросу
