модель 2004 года
- Модель Magnum 330
- Код модели MAGNUM 330 2X4 (A04CB32AA)

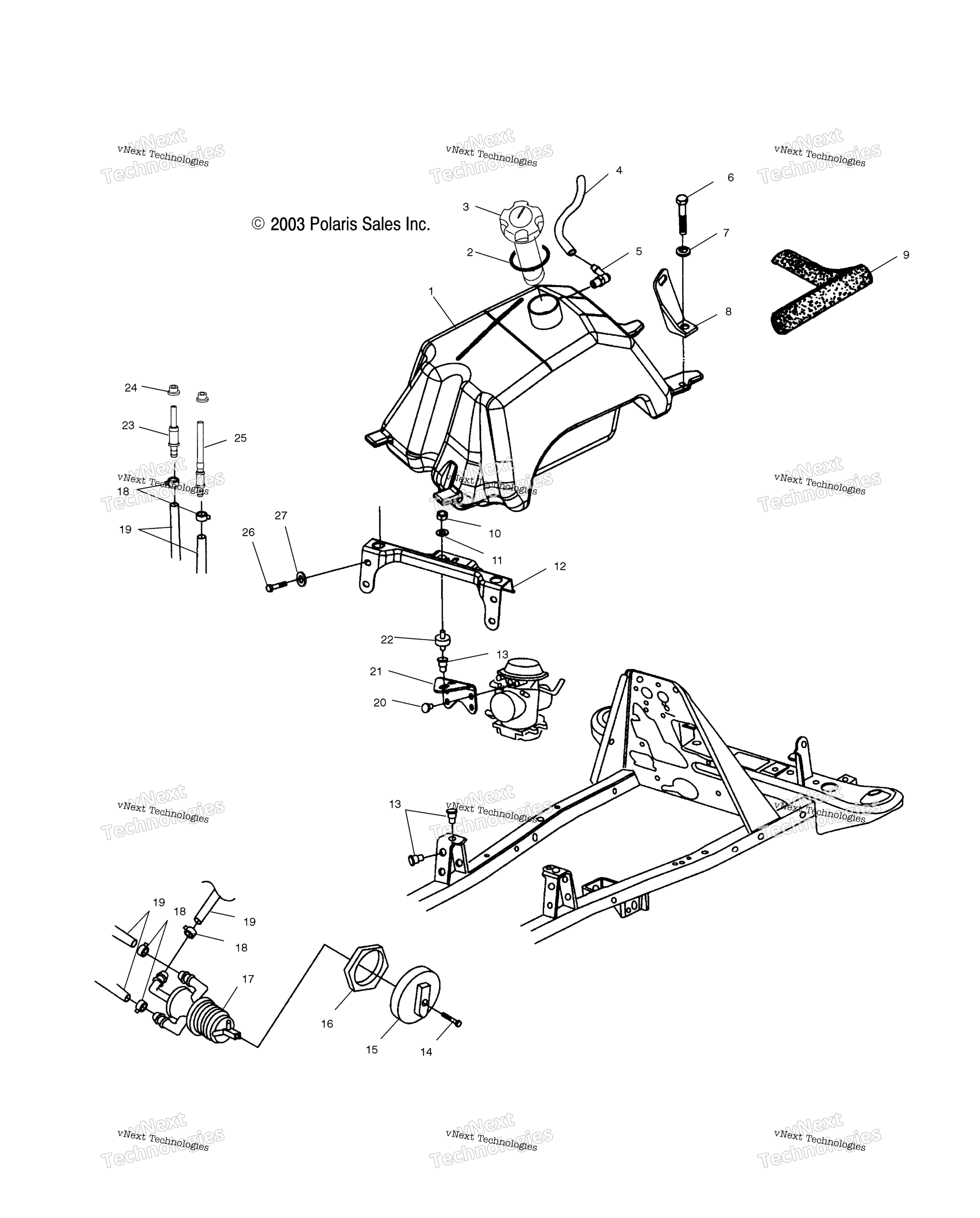

Схема топливного бака & Carburetor Mounting /Ab/Ac/Fb для MAGNUM 330 2X4 (A04CB32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-FUEL TANK art. 2520409
По запросу
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
CAP, FUEL GAUGE, LONG art. 2871442
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
TANK VENT art. 5431053
По запросу
6
BOLT art. 7512277
По запросу
7
FLAT WASHER art. 7558301
По запросу
8
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
8
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
9
FOAM-SEAL,17" art. 5811899
По запросу
10
HEX NUT art. 7542105
По запросу
11
SPRING LOCK WASHER art. 7552801
По запросу
12
BRKT,CARBURETOR SUPPORT,BLK art. 5245671-067
По запросу
13
NUTSERT,HEX art. 7547069
По запросу
14
SCREW art. 7517505
По запросу
15
FUEL VALVE KNOB art. 5432559
По запросу
16
FUEL VALVE NUT art. 5432733
По запросу
17
Топливный кран Polaris art. 7052161
По запросу
18
Хомут пружинный Polaris art. 7080003
от 116 ₽
19
FUEL HOSE, 250 CM art. 8450117-250
По запросу
20
SCREW AND WASHER art. 3084205
По запросу
21
MOUNT,CARBURETOR,BLK art. 5245674-067
По запросу
22
Крепление карбюратора Polaris art. 3110050
По запросу
23
FUEL OUTLET FITTING art. 7052346
По запросу
24
FLANGED GROMMET, .36 X .56 X 1. art. 7052362
По запросу
25
FITTING-OUTLET,MAIN,Y PRS art. 7052350
По запросу
26
BOLT art. 7512276
По запросу
27
FLAT WASHER art. 7555859
По запросу
