модель 2004 года
- Модель Magnum 330
- Код модели MAGNUM 330 2X4 (A04CB32AA)

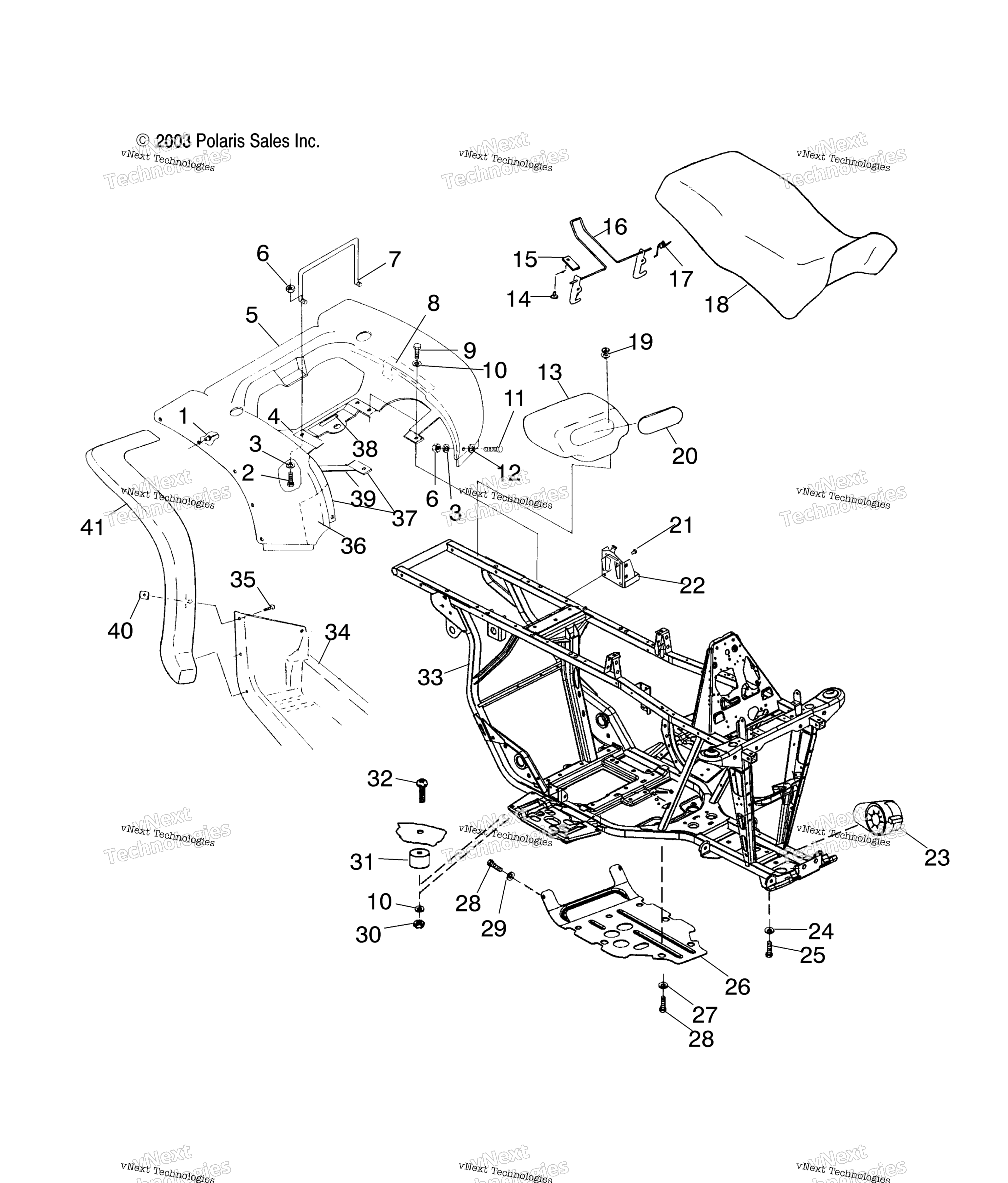

Схема задний Cab & сиденье / Ab / Ac / Fb для MAGNUM 330 2X4 (A04CB32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
RIVET [AA][AB][AC] art. 7661645
По запросу
2
SCREW(10) art. 7511930
По запросу
3
WASHER art. 7555792
По запросу
4
FOIL,REAR art. 5811107
По запросу
5
SUBSTITUTED BY 5432117-293 [AA][FB] art. 5432117-382
По запросу
5
CAB-RR,N.B.U. [AB] art. 5435164-455
По запросу
5
CAB-REAR,CAMO GREEN MET ** [AC] art. 5432117-400
По запросу
6
NUT, NYLOK 10-24 Y art. 7541925
По запросу
7
RETAINER,SEAT LATCH art. 5224592
По запросу
8
FOIL,TAPE,3 X 12 art. 5811308
По запросу
9
Винт Polaris art. 7512242
По запросу
10
FLAT WASHER art. 7555859
По запросу
11
BLT-10-24X3/4,MACHSCR,PHL,PAN art. 7519641
По запросу
12
WASHER art. 7556034
По запросу
13
TOOLBOX art. 5431786
По запросу
14
Заклепка Polaris art. 7621403
По запросу
15
BRACKET, LEVER RETAINER art. 5211033
По запросу
16
SEAT LATCH art. 1040387
По запросу
17
SPRING, LATCH art. 7041370
По запросу
18
SEAT ASSEMBLY, GLOSS BLACK art. 2683222-070
По запросу
18
COVER ASSEMBLY, WHITE DECAL art. 2684055
По запросу
19
SCREW art. 7517312
По запросу
20
COVER, TOOLBOX art. 5431787
По запросу
21
SCREW art. 7515199
По запросу
22
WELD-BATTERY BOX,BLK art. 1040447-067
По запросу
23
ASM., FRONT GEARCASE [SEE FRONT HOUSING PG. C9 AND C10 FOR DETAILS] art. -------
По запросу
24
Шайба гроверная Polaris art. 7552603
По запросу
25
Болт подвески Polaris art. 7512492
от 326 ₽
26
GUARD-ROCK ** art. 5435005
По запросу
27
SKID PLATE WASHER art. 7556065
По запросу
28
SCREW art. 7517386
По запросу
29
FLAT WASHER art. 7558301
По запросу
30
Гайка Polaris art. 7542122
от 263 ₽
31
GROMMET art. 5412156
По запросу
32
SCR-1/4-20X1.68 TR/TX art. 7517987
По запросу
33
WELD-MAIN FRAME,SRS,BLK art. 1014293-067
По запросу
34
LEFT FOOTWELL NY, GLOSS BLACK [AA][AB][AC] art. 5432221-070
По запросу
34
FOOTWELL, RIGHT SIDE, GLOSS BLA [AA][AB][AC] art. 5433219-070
По запросу
34
GUARD-MUDFLAP,FOOTREST,LH,BLK [FB] art. 5434404-070
По запросу
34
GUARD-MUDFLAP FOOTREST,RH,BLK [FB] art. 5434405-070
По запросу
35
Винт Polaris art. 7512232
от 116 ₽
36
FOIL art. 5811111
По запросу
37
FOIL-TAPE,8 X 1.5 art. 5811322
По запросу
38
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
39
FOIL,(6X1) art. 5811087
По запросу
40
SPEED NUT art. 7670057
По запросу
41
GUARD-MUD,REAR,LH,BLK ** [AA][AB][AC] art. 5431796-070
По запросу
41
GUARD-MUD,REAR,RH,BLK [AA][AB][AC] art. 5431797-070
По запросу
41
GUARD-MUDFLAP,REAR,LH,BLK [FB] art. 5434408-070
По запросу
41
Guard, Mudflap, Rear, RH [FB] art. 5434409-070
По запросу
