модель 2004 года
- Модель Sportsman 500
- Код модели A04CH50AA SPORTSMAN 500 (A04CH50AA/AC/AE/AG)

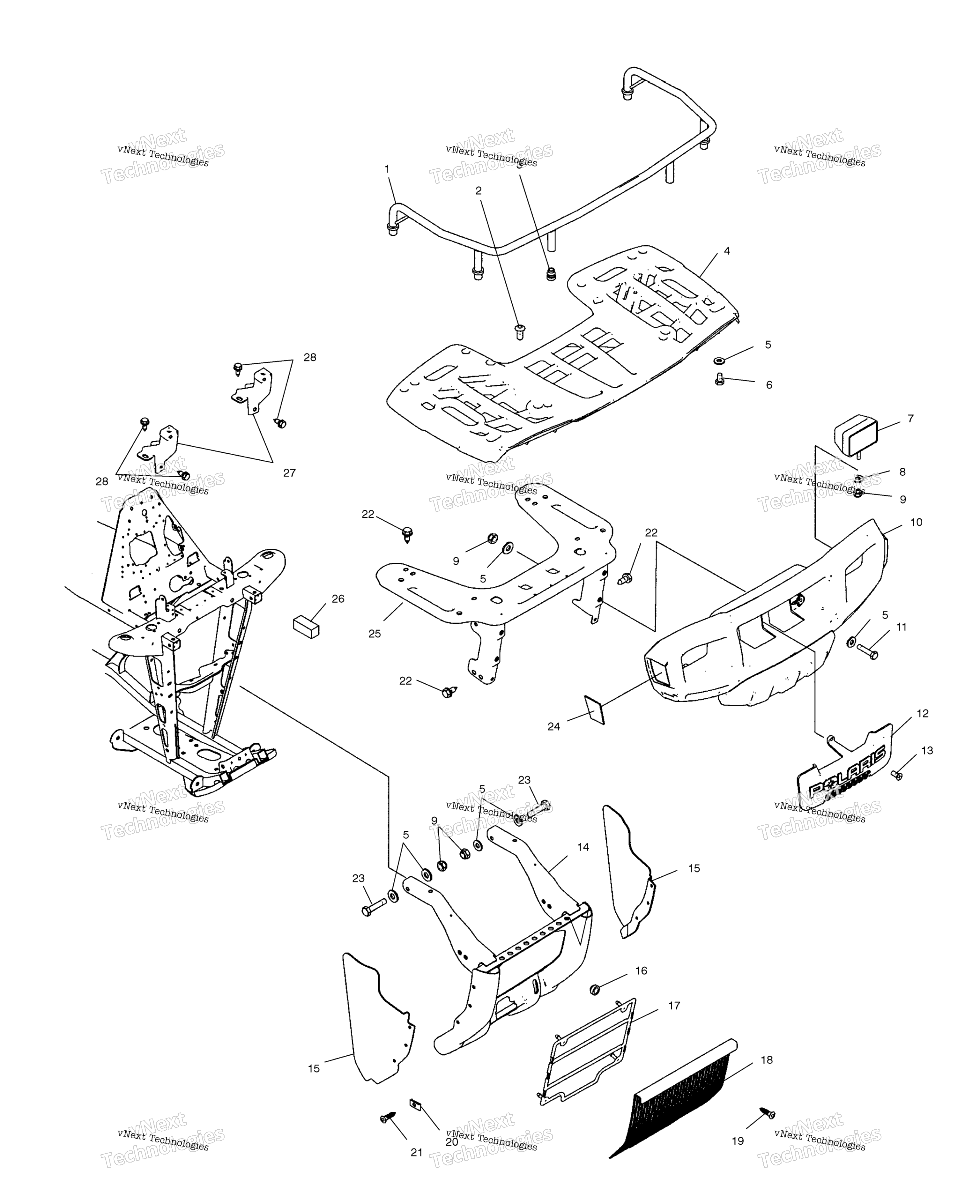

Схема передней части Rack And Bumper Mounting для A04CH50AA SPORTSMAN 500 (A04CH50AA/AC/AE/AG)
Схема
Детали
Номер
Наименование детали
Цена
1
SUBSTITUTED BY 2871499 [AC] art. 1040526-067
По запросу
1
SUBSTITUTED BY 2871499 art. 1040526-385
По запросу
2
SCREW art. 7517685
По запросу
3
BARBED PLUG, .625 art. 7081085
По запросу
4
Rack, Front, Black [If built before 2/03/03] art. 5434697-070
По запросу
4
FRONT RACK, GLOSS BLACK [If built after 2/03/03] art. 5435240-070
По запросу
5
FLAT WASHER art. 7558402
По запросу
6
SCREW art. 7512307
По запросу
7
H/L ASM,27W,BOTT.MT. art. 2431017
По запросу
7
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
8
WASHER, WROUGHT art. 7558302
По запросу
9
Гайка Polaris art. 7542324
от 160 ₽
10
ASM-FRONT BUMPER,BLK [Incl. Warning Decal] art. 2632758-070
По запросу
11
SCREW art. 7515352
По запросу
12
PANEL-BUMPER,FRONT,BLK art. 5434699-070
По запросу
13
Болт-саморез Polaris art. 7512094
от 263 ₽
14
WELD-GUARD,BRUSH,BLK art. 1013366-067
По запросу
15
RADIATOR SHIELD, SIDE, LEFT art. 5434314
По запросу
15
RADIATOR SHIELD, RIGHT art. 5434315
По запросу
16
RUBBER GROMMET, MOUNT, 25 IN. art. 5412504
По запросу
17
RADIATOR COVER, MESH art. 5435046
По запросу
18
Решетка радиатора Polaris art. 5247507-067
от 8 316 ₽
19
SCREW(10) art. 7522021
По запросу
20
NUT art. 7670094
По запросу
21
SCREW(10) art. 7512097
По запросу
22
SCREW art. 7515399
По запросу
23
BOLT art. 7512329
По запросу
24
DECAL-AMBER,REFLECTOR,RH art. 7171475
По запросу
24
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
25
SUPPORT RACK WELD, FRONT, GS BL art. 1014020-067
По запросу
26
PLUG, FRAME art. 5810467
По запросу
27
WELD-SUPPORT RACK,FRONT,RH,BLK art. 1014262-067
По запросу
27
WELD-SUPPORT RACK,FRONT,LH,BLK art. 1014261-067
По запросу
28
Винт Polaris art. 7512232
от 116 ₽
