модель 2004 года
- Модель Sportsman 500
- Код модели A04CH50AA SPORTSMAN 500 (A04CH50AA/AC/AE/AG)

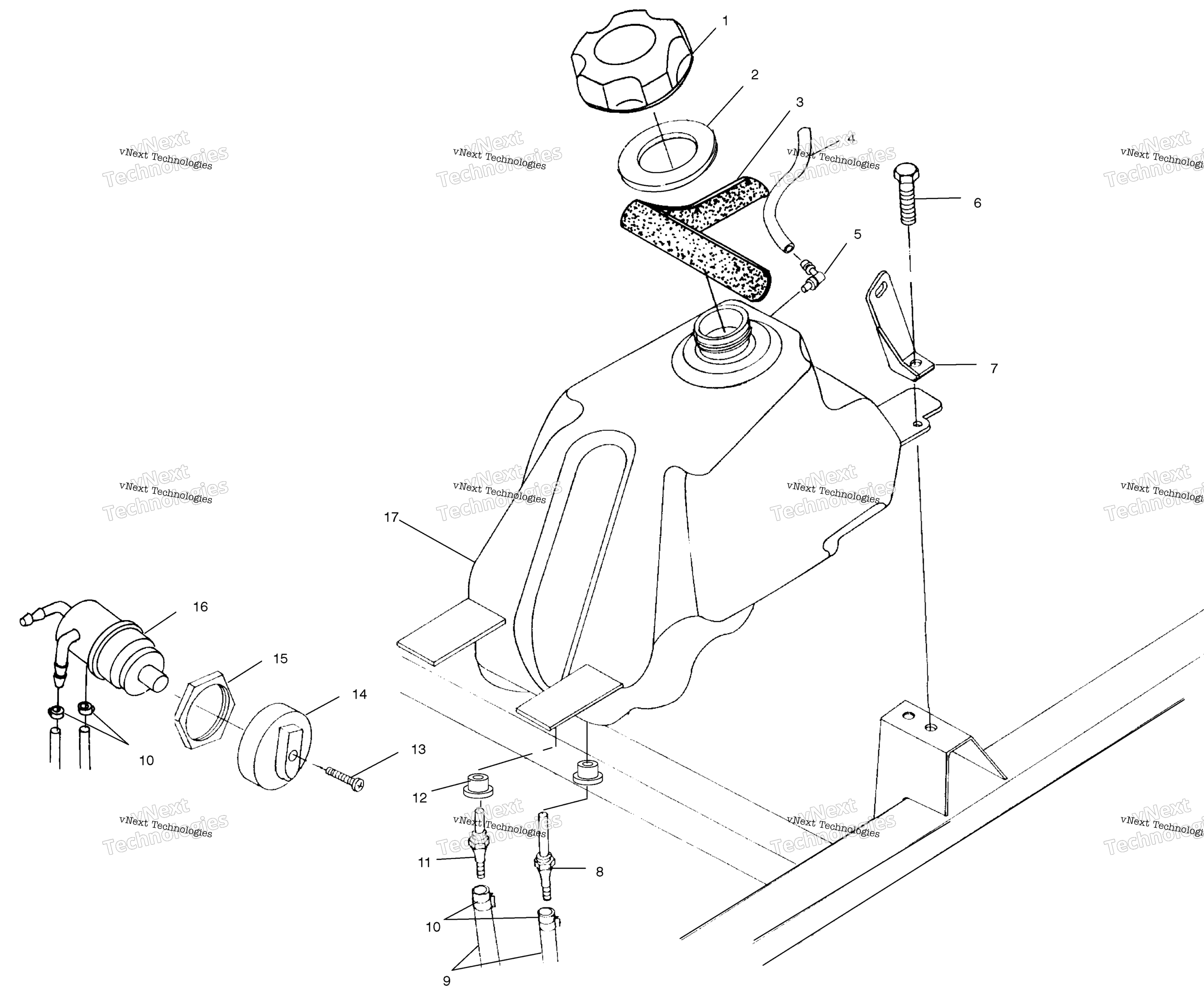

Схема топливного бака для A04CH50AA SPORTSMAN 500 (A04CH50AA/AC/AE/AG)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
SEAL-FOAM,24.5 IN art. 5812210
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
TANK VENT art. 5431053
По запросу
6
SCREW art. 7517685
По запросу
7
BRKT-FUEL COVER MT RH,PLTD art. 5247185
По запросу
7
BRKT-FUEL COVER MT LH,PLTD art. 5247184
По запросу
8
FITTING-FUEL OUTLET,MAIN,Y,PR [If built after 2/12/03] art. 7052347
По запросу
8
FITTING,FUEL OUT,MAIN,4 ,Y [If built before 2/12/03] art. 7052150
По запросу
9
FUEL HOSE, 250 CM art. 8450117-250
По запросу
10
Хомут пружинный Polaris art. 7080003
от 116 ₽
11
FUEL OUTLET FITTING [If built after 2/12/03] art. 7052346
По запросу
11
FITTING,FUEL OUT,RES.,Z [If built before 2/12/03] art. 7052149
По запросу
12
FLANGED GROMMET, .36 X .56 X 1. [If built after 2/12/03] art. 7052362
По запросу
13
SCREW art. 7517505
По запросу
14
FUEL VALVE KNOB art. 5432559
По запросу
15
FUEL VALVE NUT art. 5432733
По запросу
16
Топливный кран Polaris art. 7052161
По запросу
17
ASM-FUEL TANK [Incl. 8,11][If built after 2/12/03] art. 2520360
По запросу
Другие схемы модели
Топливный бак
