модель 2004 года
- Модель Sportsman 500
- Код модели A04CH50AQ SPORTSMAN 500 (A04CH50AO/AQ/AR/AS/AT/AV/AW/AX)

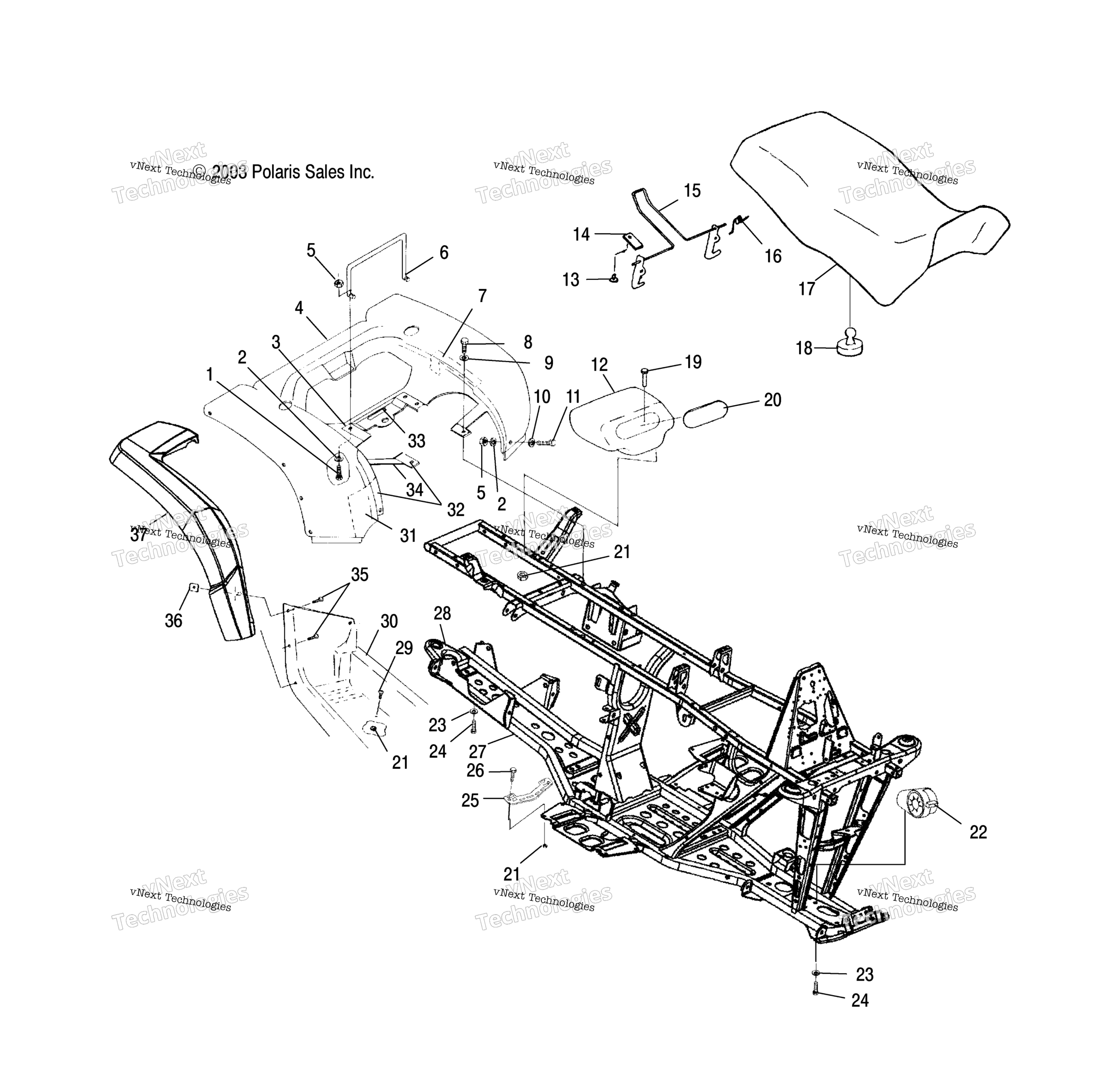

Схема задней части Cab And Seat для A04CH50AQ SPORTSMAN 500 (A04CH50AO/AQ/AR/AS/AT/AV/AW/AX)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW(10) art. 7511930
По запросу
2
WASHER art. 7555792
По запросу
3
FOIL,REAR art. 5811107
По запросу
4
CAB-REAR,CAMO GREEN MET ** [AQ] art. 5432117-400
По запросу
4
CAB-RR,N.B.U. [AT](AO) art. 5435164-455
По запросу
4
CAB-REAR,GEN4,S.G.SUB. [AV] art. 5435164-456
По запросу
4
SUBSTITUTED BY 5432117-293 (AR) art. 5432117-053
По запросу
4
SUBSTITUTED BY 5432117-293 (AS) art. 5432117-341
По запросу
4
SUBSTITUTED BY 5432117-293 (AW) art. 5432117-288
По запросу
4
CAB-REAR,GEN 4,M.N.BLUE MET (AX) art. 5435586-469
По запросу
5
NUT, NYLOK 10-24 Y art. 7541925
По запросу
6
RETAINER,SEAT LATCH art. 5224592
По запросу
7
FOIL,TAPE,3 X 12 art. 5811308
По запросу
8
Винт Polaris art. 7512242
По запросу
9
FLAT WASHER art. 7555859
По запросу
10
WASHER art. 7556034
По запросу
11
BLT-10-24X3/4,MACHSCR,PHL,PAN art. 7519641
По запросу
12
TOOLBOX art. 5431786
По запросу
13
Заклепка Polaris art. 7621403
По запросу
14
BRACKET, LEVER RETAINER art. 5211033
По запросу
15
SEAT LATCH (If built before 7/14/03) art. 1040387
По запросу
16
SPRING, LATCH art. 7041370
По запросу
17
COVER ASSEMBLY, WHITE DECAL art. 2684055
По запросу
17
SEAT ASSEMBLY, GLOSS BLACK (AX) art. 2683222-070
По запросу
17
ASM-SEAT,BLK W/GOLD POLARIS,10 [AT][AV] art. 2683418-070
По запросу
18
BUMPER, SHORT, RUBBER (If built before 7/14/03) art. 5412067
По запросу
19
SCREW art. 7517312
По запросу
20
COVER, TOOLBOX art. 5431787
По запросу
21
NYLOK NUT art. 7542122
По запросу
22
FRONT HOUSING [SEE FRONT HOUSING PG. D1 FOR DETAILS] art. -------
По запросу
23
Шайба гроверная Polaris art. 7552603
По запросу
24
Болт подвески Polaris art. 7512492
от 326 ₽
25
FOOTWELL SPACER art. 5432280
По запросу
26
SCREW art. 7517377
По запросу
27
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
28
DECAL-HITCH,1225 LBS. art. 7170911
По запросу
29
SCREW art. 7512279
По запросу
30
LEFT FOOTWELL NY, GLOSS BLACK art. 5432221-070
По запросу
30
FOOTWELL, RIGHT SIDE, GLOSS BLA art. 5433219-070
По запросу
31
FOIL art. 5811111
По запросу
32
FOIL,FRONT art. 5811106
По запросу
33
DECAL,CARB/FILTER INFO art. 7079902
По запросу
34
FOIL,(6X1) art. 5811087
По запросу
35
Винт Polaris art. 7512232
от 116 ₽
36
SPEED NUT art. 7670057
По запросу
37
GUARD-MUD,REAR,RH,BLK ** art. 5434705-070
По запросу
37
GUARD-MUD,REAR,LH,BLK art. 5434704-070
По запросу
