модель 2004 года
- Модель Sportsman 500
- Код модели A04CH50AQ SPORTSMAN 500 (A04CH50AO/AQ/AR/AS/AT/AV/AW/AX)

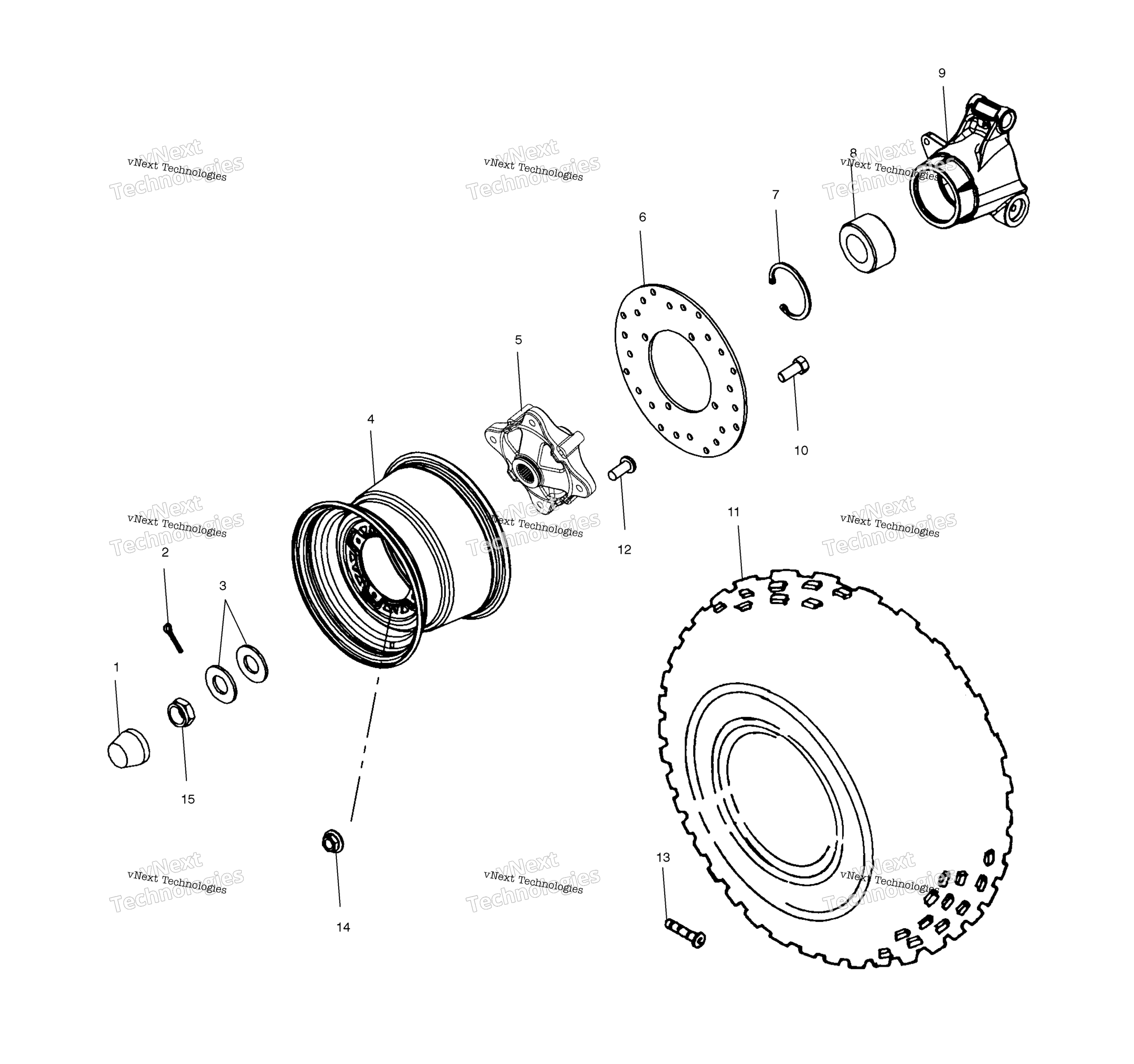

Схема задней части Wheel Drive для A04CH50AQ SPORTSMAN 500 (A04CH50AO/AQ/AR/AS/AT/AV/AW/AX)
Схема
Детали

Номер
Наименование детали
Цена
1
Колпачок ступичный Polaris art. 5413427
По запросу
2
Шплинт Polaris art. 7661404
По запросу
3
Шайба ступицы Polaris art. 7555796
от 830 ₽
4
WELD-RIM,RR,12X8,BLK [AR][AS](If built before 2/09/04) art. 1523450-067
По запросу
4
WELD-RIM,RR,12X8,BLK [AR][AS](If built after 2/09/04) art. 1523450-067
По запросу
4
WELD-RIM,RR,12X8,BLK [AQ][AO] art. 1523450-067
По запросу
4
RIM,REAR,12X8,10GA,NBU CAMO [AT] art. 1520797-455
По запросу
4
WELD-RIM,RR,12X8,BLK [AV] art. 1523450-067
По запросу
4
RIM,REAR,12X8,11GA,CHROME [AW][AX] art. 1520799
По запросу
5
REAR WHEEL HUB [If built before 10/20/03] art. 5134311
По запросу
5
REAR WHEEL HUB [If built after 10/20/03] art. 5134311
По запросу
6
Диск тормозной задний 8.625X.158 Polaris art. 5244635
от 8 500 ₽
7
Стопорное кольцо Polaris art. 7710440
от 490 ₽
Аналог
490 ₽
Требуется 2 шт.
8
Подшипник ступицы Polaris art. 3514635
от 1 490 ₽
Аналог
Подшипник задней ступицы Polaris ( 3514635 )
art. DAC4074W
1 810 ₽
Требуется 2 шт.
Подписаться
Аналог
9 410 ₽
Требуется 2 шт.
9
CARRIER, BEARING, WHEEL [SEE REAR SUSPENSION PG., REF. 43] art. -------
По запросу
10
BOLT art. 7512325
По запросу
11
Discontinued [AT][AV] art. 9999999
По запросу
11
Discontinued [AO][AQ][AW][If built before 7/21/03] art. 9999999
По запросу
11
REAR TIRE, 25X11-12, 489 [AR][AS][If built before 7/21/03] art. 5412008
По запросу
11
Discontinued [AO][AQ][AR][AS][AW][AX][If built after 7/21/03] art. 9999999
По запросу
12
Шпилька ступицы Polaris art. 7515513
от 525 ₽
13
RIM VALVE art. 1525017
По запросу
14
Гайка колесная 3/8-24 Polaris art. 7547237
от 473 ₽
15
CASTLE NUT art. 7543005
По запросу
