модель 2004 года
- Модель Sportsman 700
- Код модели A04CH68AK SPORTSMAN 700 (A04CH68AK/AL/AN/AO)

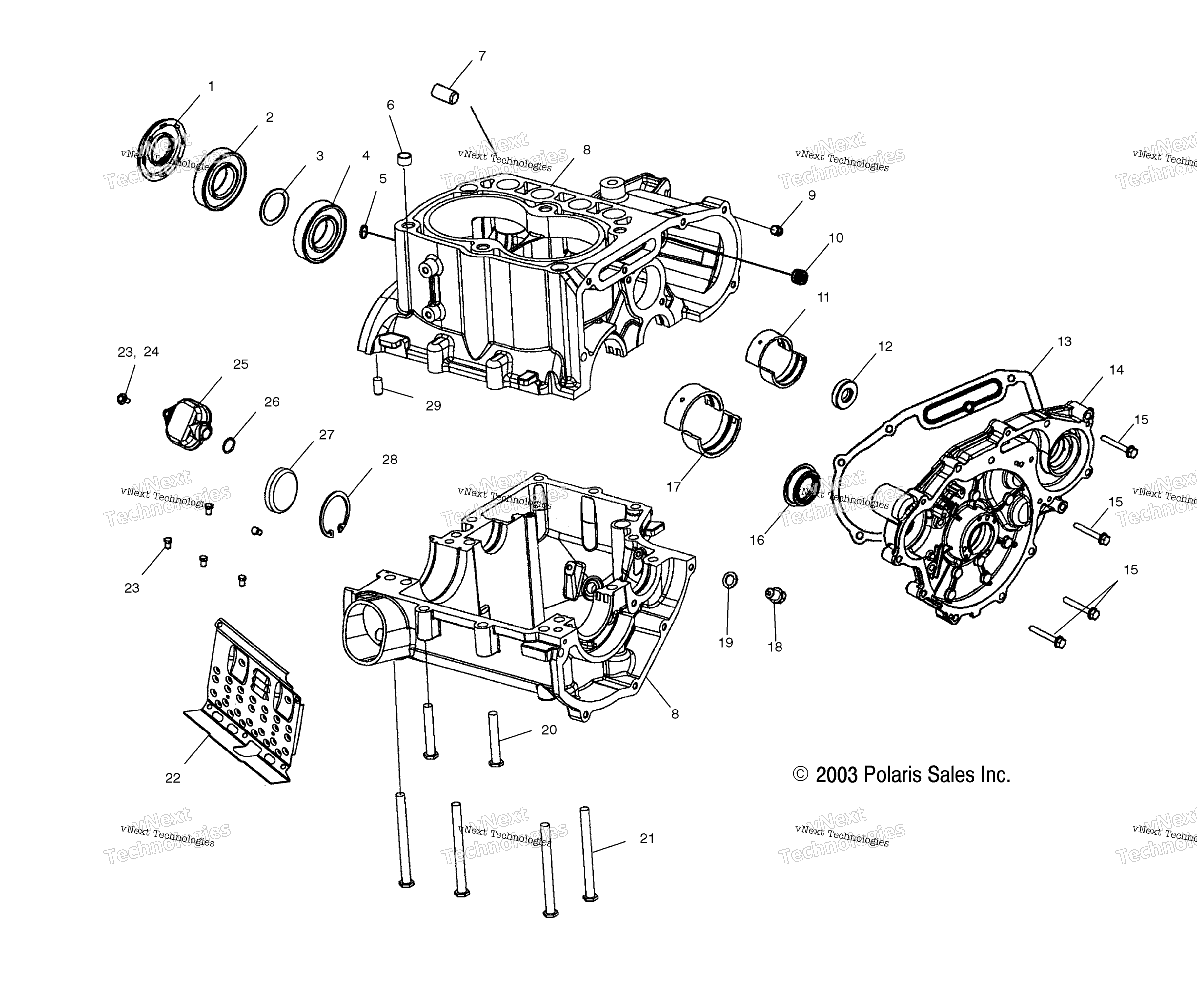

Схема картера для A04CH68AK SPORTSMAN 700 (A04CH68AK/AL/AN/AO)
Схема
Детали
Номер
Наименование детали
Цена
1
FLANGE SEAL, 35 X 72 X 7 art. 5412114
от 2 970 ₽
2
Подшипник коленвала Polaris art. 3585503
от 3 190 ₽
3
BUSHING-35X44X3.00 MM-B (10) art. 7556194
По запросу
4
Подшипник коленвала Polaris art. 3514318
от 3 600 ₽
5
EXPANSION PLUG, 19 MM art. 7051530
По запросу
6
HOLLOW DOWEL, 16 MM X 12 MM art. 7661175
По запросу
7
Сливная пробка картера Polaris art. 7518007
По запросу
8
KIT-CRANKCASE [Incl.18-26](If built before 10/02/03) art. 2202364
По запросу
8
KIT-CRANKCASE [Incl.18-26](If built after 10/02/03) art. 2202864
По запросу
9
PLUG,EXPANSION,9MM,500PSI art. 7051531
По запросу
10
PLUG-EXPANSION,13MM,500 PSI art. 7052288
По запросу
11
Вкладыш балансирного вала Polaris art. 5132753
от 2 919 ₽
Аналог
6 800 ₽
Требуется 2 шт.
Подписаться
12
Сальник крышки генератора 15х35х8 Polaris art. 5412455
от 2 970 ₽
Аналог
2 970 ₽
Требуется 1 шт.
Подписаться
13
Прокладка крышки генератора Polaris art. 5812936
от 4 998 ₽
13
COVER GASKET [If before 10/02/03] art. 5812364
По запросу
14
ENGINE COVER ASSEMBLY art. 1203626
По запросу
15
SCR-M6X1.0X45 HX-FL-Y/D art. 7517950
По запросу
16
FLANGED SEAL WITH HELIX, 24 X 4 art. 5412048
от 2 970 ₽
17
Вкладыш коленвала коренной Polaris art. 3585704
от 4 137 ₽
18
Пробка сливная M12x1,5 Polaris art. 7052306
от 1 901 ₽
19
Уплотнительная шайба Polaris art. 5812232
от 578 ₽
20
SCR-M8X1.25X50 HX/FL-Y art. 7517793
По запросу
21
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7517792
По запросу
22
CRANKCASE BAFFLE PLATE art. 5211785
По запросу
23
HEX FLANGE SCREW, 5 MM X .80 MM [Qty 6 if built after 10/02/03] art. 7518045
По запросу
24
BOLT(1) [If built after 10/02/03] art. 7516603
По запросу
25
OIL PICKUP ASSEMBLY [If after 10/02/03] art. 1202663
По запросу
26
O-RING SEAL, .070 X .614 art. 5812016
По запросу
27
EXPANSION PLUG, 48 MM art. 3060004
По запросу
28
RING-RETAINING,1 5/8 (10) art. 7710512
По запросу
29
PIN, DOWEL art. 7663001
По запросу
