модель 2004 года
- Модель Sportsman 700
- Код модели A04CH68AK SPORTSMAN 700 (A04CH68AK/AL/AN/AO)

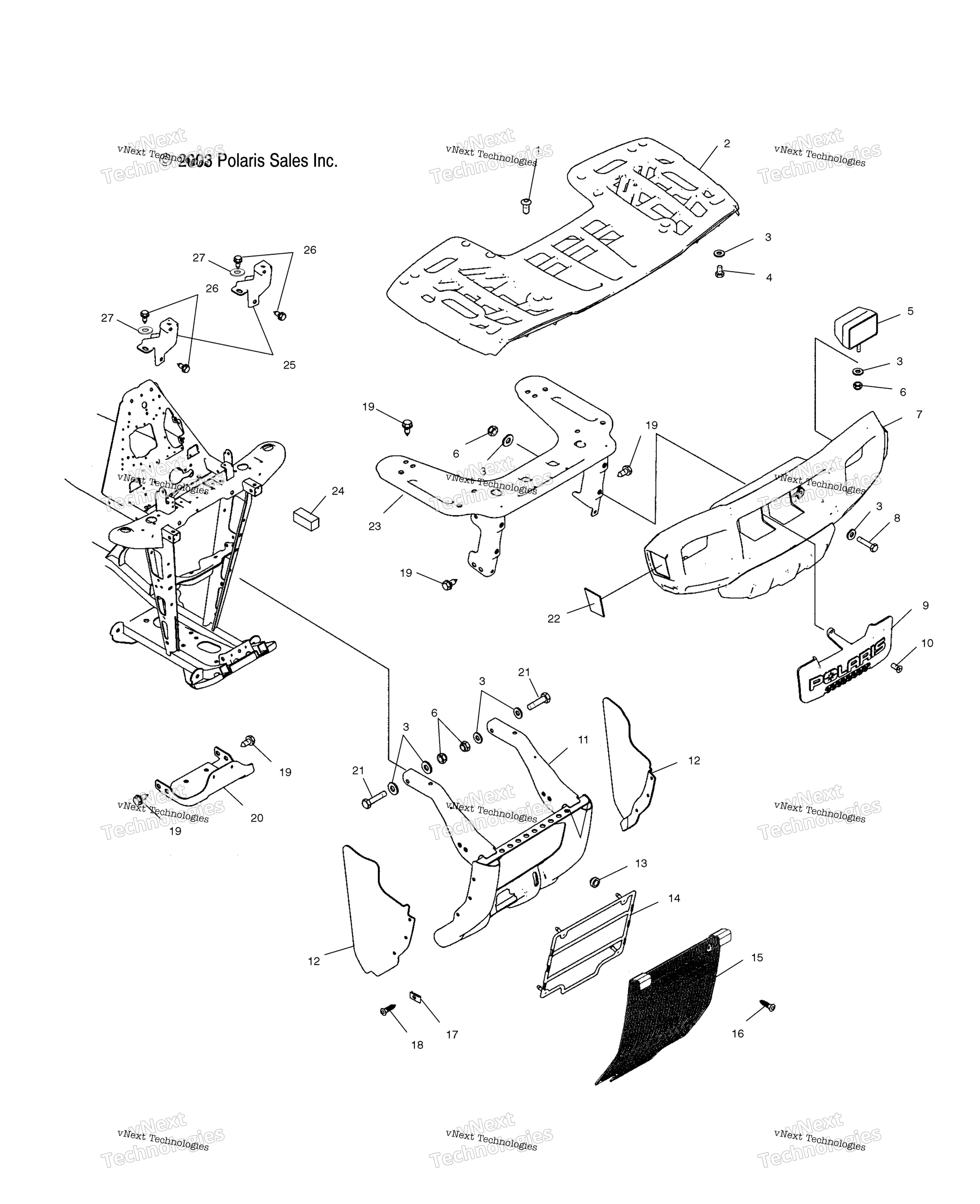

Схема передней части Rack & Bumper Mounting для A04CH68AK SPORTSMAN 700 (A04CH68AK/AL/AN/AO)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7517685
По запросу
2
FRONT RACK, GLOSS BLACK art. 5435240-070
По запросу
3
FLAT WASHER art. 7558402
По запросу
4
Винт крепления багажника Polaris art. 7517208
от 263 ₽
5
H/L ASM,27W,BOTT.MT. art. 2431017
По запросу
5
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
6
Гайка Polaris art. 7542324
от 160 ₽
7
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
8
SCREW art. 7515352
По запросу
9
PANEL-BUMPER,FRONT,BLK art. 5434699-070
По запросу
10
Болт-саморез Polaris art. 7512094
от 263 ₽
11
WELD-GUARD,BRUSH BLACK art. 1014412-067
По запросу
12
RADIATOR SHIELD, RIGHT art. 5434315
По запросу
12
RADIATOR SHIELD, SIDE, LEFT art. 5434314
По запросу
13
RUBBER GROMMET, MOUNT, 25 IN. art. 5412504
По запросу
14
RADIATOR COVER, MESH art. 5435046
По запросу
15
Решетка радиатора Polaris art. 5247507-067
от 8 316 ₽
16
SCR-#8X1 PN-PH H/L-Y art. 7518046
По запросу
17
NUT art. 7670094
По запросу
18
SCREW(10) art. 7512097
По запросу
19
SCREW art. 7515399
По запросу
20
BRACKET BUMPER, LOWER, GS BLK art. 5245767-067
По запросу
21
BOLT art. 7512329
По запросу
22
DECAL-AMBER,REFLECTOR,RH art. 7171475
По запросу
22
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
23
SUPPORT RACK WELD, FRONT, GS BL art. 1014020-067
По запросу
24
PLUG, FRAME art. 5810467
По запросу
25
WELD-SUPPORT RACK,FRONT,RH,BLK art. 1014262-067
По запросу
25
WELD-SUPPORT RACK,FRONT,LH,BLK art. 1014261-067
По запросу
26
Винт Polaris art. 7512232
от 116 ₽
27
FLAT WASHER art. 7555960
По запросу
