модель 2005 года
- Модель Scrambler 500
- Код модели SCRAMBLER 500 4X4 (A05BG50AA)

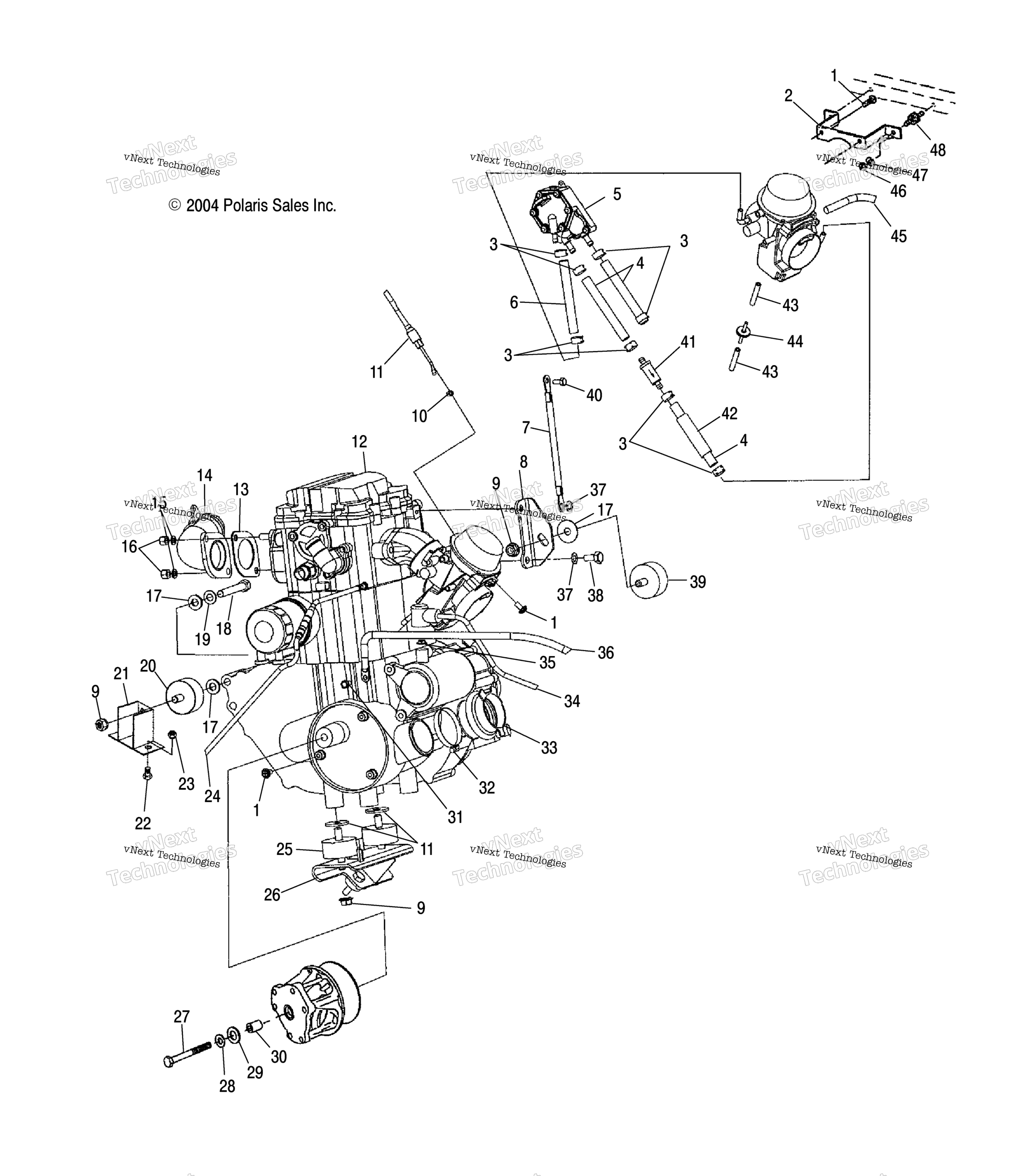

Схема двигателя Mounting /Fa для SCRAMBLER 500 4X4 (A05BG50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW AND WASHER art. 3084205
По запросу
2
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
3
Хомут пружинный Polaris art. 7080003
от 116 ₽
4
FUEL HOSE, 250 CM art. 8450117-250
По запросу
5
Топливный насос Polaris art. 2520227
По запросу
6
FUEL LINE, 600 CM art. 8450040-600
По запросу
7
CABLE,GND-ENGINE art. 4010132
По запросу
8
SUBSTITUTED BY 5242674-067 art. 5242674
По запросу
9
NUT art. 7547108
По запросу
10
CABLE GUIDE art. 3084696
По запросу
11
FLAT WASHER art. 7555815
По запросу
12
N/A,USE COMPONENTS NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization required for warranty consideration. art. 9990000
По запросу
13
Прокладка выпускного коллектора Polaris art. 3085075
от 3 024 ₽
14
MANIFOLD WELD HIGH TEMP POWER P art. 1261391-489
По запросу
15
LOCK WASHER art. 3080530
По запросу
16
NUT art. 3087199
По запросу
17
Шайба Polaris art. 7555823
от 683 ₽
18
SCREW art. 7515417
По запросу
19
Шайба гроверная Polaris art. 7552603
По запросу
20
MOUNT,MOTOR art. 3110067
По запросу
21
MOUNT,FR.ENGINE,BLK. art. 1040688-067
По запросу
22
SCREW art. 7515398
По запросу
23
Гайка Polaris art. 7542324
от 160 ₽
24
Трос подсоса Polaris art. 7081177
от 7 802 ₽
25
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
26
MOUNT,ENGINE,REAR,BLK art. 1014993-067
По запросу
27
Болт подвески Polaris art. 7512566
По запросу
28
Шайба Polaris art. 7575202
от 263 ₽
29
Шайба Polaris art. 5210748
По запросу
30
Втулка Polaris art. 5430261
По запросу
31
BOLT AND WASHER ASSEMBLY art. 3082038
По запросу
32
NARROW BAND CLAMP art. 7080511
По запросу
33
CLUTCH INTAKE BOOT art. 5412487
По запросу
34
CABLE, SOL/STARTER art. 4010093
По запросу
35
FLANGE NUT art. 3083649
По запросу
36
CABLE,BATT/ENG.,BLK. art. 4010095
По запросу
37
Шайба гровер Polaris art. 7552901
от 116 ₽
38
BOLT art. 7512315
По запросу
39
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
40
SCREW art. 7517386
По запросу
41
Фильтр топливный Polaris art. 2530009
По запросу
42
REFLECT SLEEVE SHEATH, 16 MM X art. 8450105-65
По запросу
43
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
44
Клапан топливной системы Polaris art. 7051011
По запросу
45
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
46
SPRING LOCK WASHER art. 7552801
По запросу
47
HEX NUT art. 7542105
По запросу
48
MOUNT, RUBBER art. 3110032
По запросу
