модель 2005 года
- Модель Scrambler 500
- Код модели SCRAMBLER 500 4X4 (A05BG50AA)

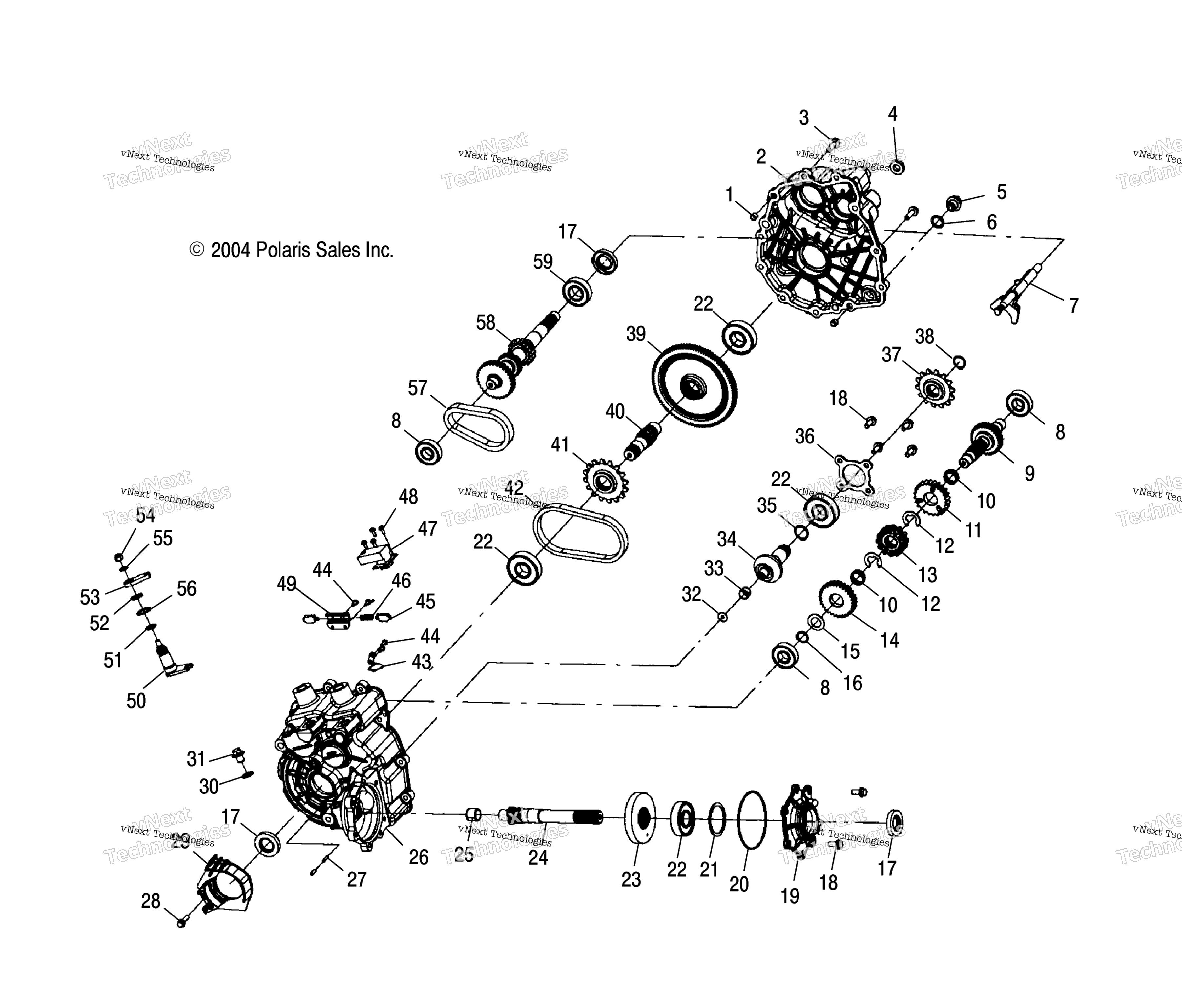

Схема картера редуктора /Fa для SCRAMBLER 500 4X4 (A05BG50AA)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-GEARCASE,HR,CDS [Incl. All](If built after 1/17/05) art. 1341502
По запросу
1
KNOCK PIPE art. 3233529
По запросу
2
GEARCASE, LEFT, MACHINED (Used in 1341382) art. 3234036
По запросу
3
SCREW art. 3233252
По запросу
4
PIVOT BUSHING art. 3233527
По запросу
5
PLUG art. 3233448
По запросу
6
WASHER-DRAIN PLUG,NYLON (Used in 1341502) art. 3234034
По запросу
6
WASHER (Used in 1341382) art. 3233035
По запросу
7
FORK,SHIFT,HIGH/REV art. 3233633
По запросу
8
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 3 шт.
9
REVERSE SHAFT, 31 TOOTH art. 3233728
По запросу
10
Подшипник игольчатый Polaris art. 3233718
По запросу
11
SPROCKET-24T art. 3233719
По запросу
12
RING,RET-RING,EXTERNAL art. 3233720
По запросу
13
DOG,ENGAGEMENT,HIGH/REV art. 3233721
По запросу
14
GEAR, 30T art. 3233722
По запросу
15
Шайба КПП 1.270 X 0.793 X 0.065 Polaris art. 3233176
По запросу
16
RING,RETAINING art. 3233177
По запросу
17
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
18
SCREW art. 3233539
По запросу
19
COVER,SNORKEL art. 3233556
По запросу
20
O-RING art. 3233555
По запросу
21
SHIM art. 3233554
По запросу
22
Подшипник КПП Polaris art. 3233020
По запросу
23
GEAR-25T art. 3233898
По запросу
24
SNORKEL SHAFT art. 3234939
По запросу
25
GARLOCK BUSHING art. 3233552
По запросу
26
GEARCASE, RIGHT art. 3233896
По запросу
27
VENT art. 3233037
По запросу
28
SCREW art. 3233026
По запросу
29
Кожух цепи Polaris art. 3233897
По запросу
30
WASHER (Used in 1341382) art. 3233324
По запросу
30
NYLON WASHER (Used in 1341502) art. 3233872
По запросу
31
OIL FILL PLUG art. 3233711
По запросу
32
WASHER,THRUST art. 3233542
По запросу
33
GARLOCK BUSHING art. 3233541
По запросу
34
PINION SHAFT, 13 TOOTH art. 3233540
По запросу
35
Стопорное кольцо КПП Polaris art. 3233306
от 788 ₽
36
COVER-BEARING art. 3233263
По запросу
37
SPROCKET, 14/22T art. 3233538
По запросу
38
RING,RETAINING art. 3233537
По запросу
39
GEAR,98T,HCR. art. 3233558
По запросу
40
OUTPUT SHAFT art. 3233544
По запросу
41
SPROCKET,16/26T art. 3233545
По запросу
42
ROLLER CHAIN art. 3233546
По запросу
43
OIL DEFLECTOR art. 3233043
По запросу
44
SCREW-TAPPING,W/LOCK WASHER art. 3233747
По запросу
45
PIN,INTERLOCK art. 3233308
По запросу
46
SPRING,SHIFT.INTERLOCK art. 3233550
По запросу
47
Датчик положения КПП Polaris art. 3234002
По запросу
48
SCREW art. 3233749
По запросу
49
BRACKET INTERLOCK art. 3233309
По запросу
50
SHAFT,SHIFT,HI/REV. art. 3233559
По запросу
51
O-RING art. 3233548
По запросу
52
RETAINING RING art. 3233045
По запросу
53
BELLCRANK (Used in 1341382) art. 3233547
По запросу
53
BELLCRANK, 1.25 (Used in 1341502) art. 3234148
По запросу
54
NUT-LOCK HEX FLANGE NYLON 5/16 (Used in 1341382) art. 3233961
По запросу
55
WASHER (Used in 1341382 Only) art. 3233054
По запросу
56
WASHER art. 3233040
По запросу
57
Цепь КПП Polaris art. 3233036
По запросу
58
SHAFT,INPUT,HI/REV.HCR.EXT. art. 3233536
По запросу
59
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
