модель 2006 года
- Модель Sportsman 700
- Код модели SPORTSMAN 700 (A06MH68AA)

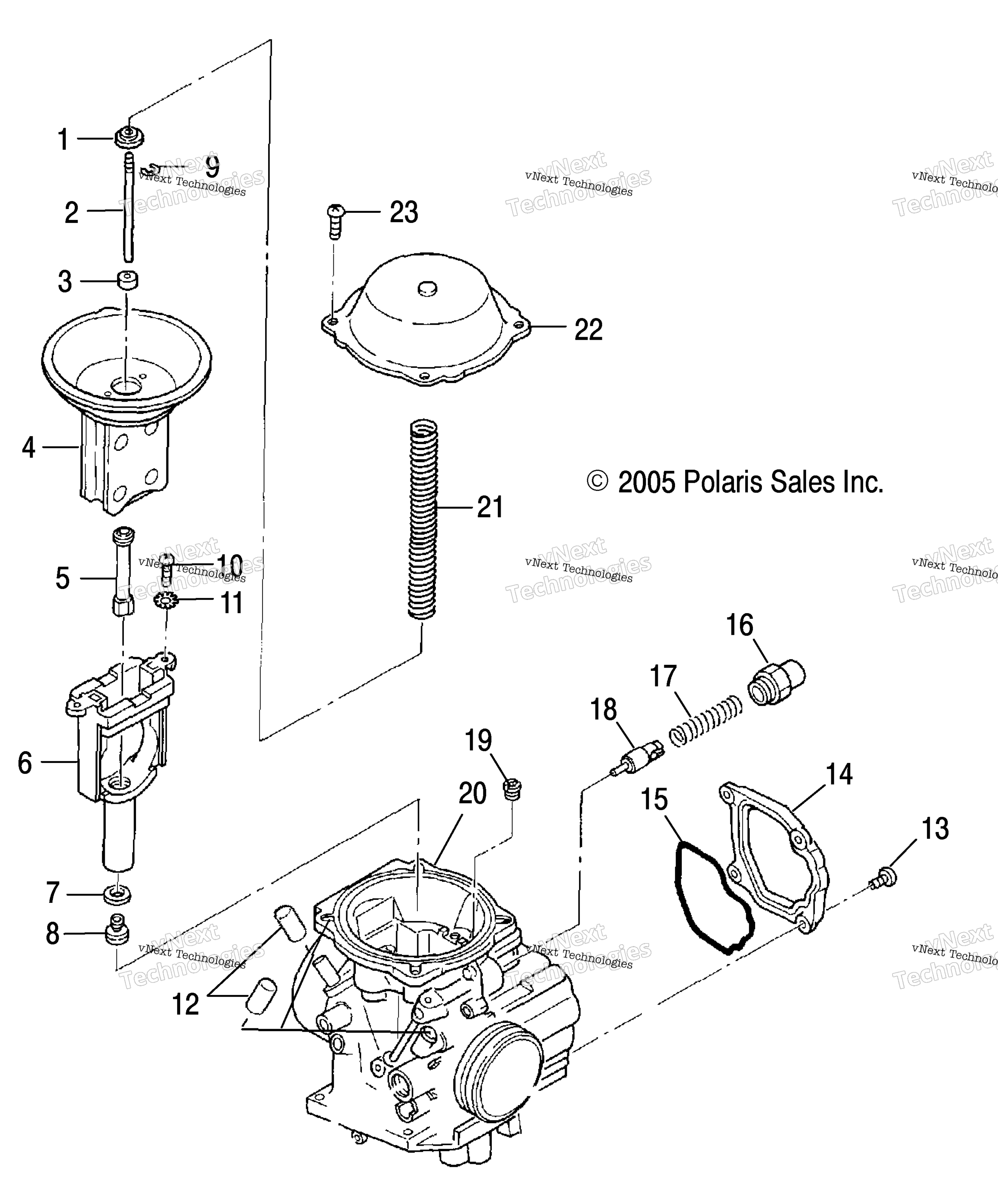

Схема carburetor, Upper / Ad / Af для SPORTSMAN 700 (A06MH68AA)
Схема
Детали
Номер
Наименование детали
Цена
1
RING art. 3130507
По запросу
2
JET NEEDLE art. 3131224
По запросу
3
RING art. 3130752
По запросу
4
DIAPHRAGM ASSEMBLY art. 3130732
По запросу
5
NEEDLE JET art. 3131363
По запросу
6
JETBLOCK ASSEMBLY art. 3130504
По запросу
7
WASHER art. 3130014
По запросу
8
MAIN JET, #157.5 art. 3130572
По запросу
9
E-RING art. 3130508
По запросу
10
SCREW art. 3130541
По запросу
11
WASHER,SPRING art. 3130540
По запросу
12
CAP art. 3131393
По запросу
13
SCREW art. 3130535
По запросу
14
COVER art. 3130511
По запросу
15
O-RING art. 3130512
По запросу
16
GUIDE HOLDER art. 3131396
По запросу
17
SPRING art. 3130538
По запросу
18
PLUNGER ASSEMBLY art. 3131395
По запросу
19
AIR PILOT JET art. 3130625
По запросу
20
CARBURETOR ASSEMBLY [Incl. 1-12] art. 1203060
По запросу
21
COMPRESSION SPRING art. 3131451
По запросу
22
COVER ASSEMBLY art. 3130503
По запросу
23
SCREW art. 3130924
По запросу
Другие схемы модели
Carburetor, Upper / Ad / Af
