модель 2006 года
- Модель Sportsman 700
- Код модели SPORTSMAN 700 (A06MH68AA)

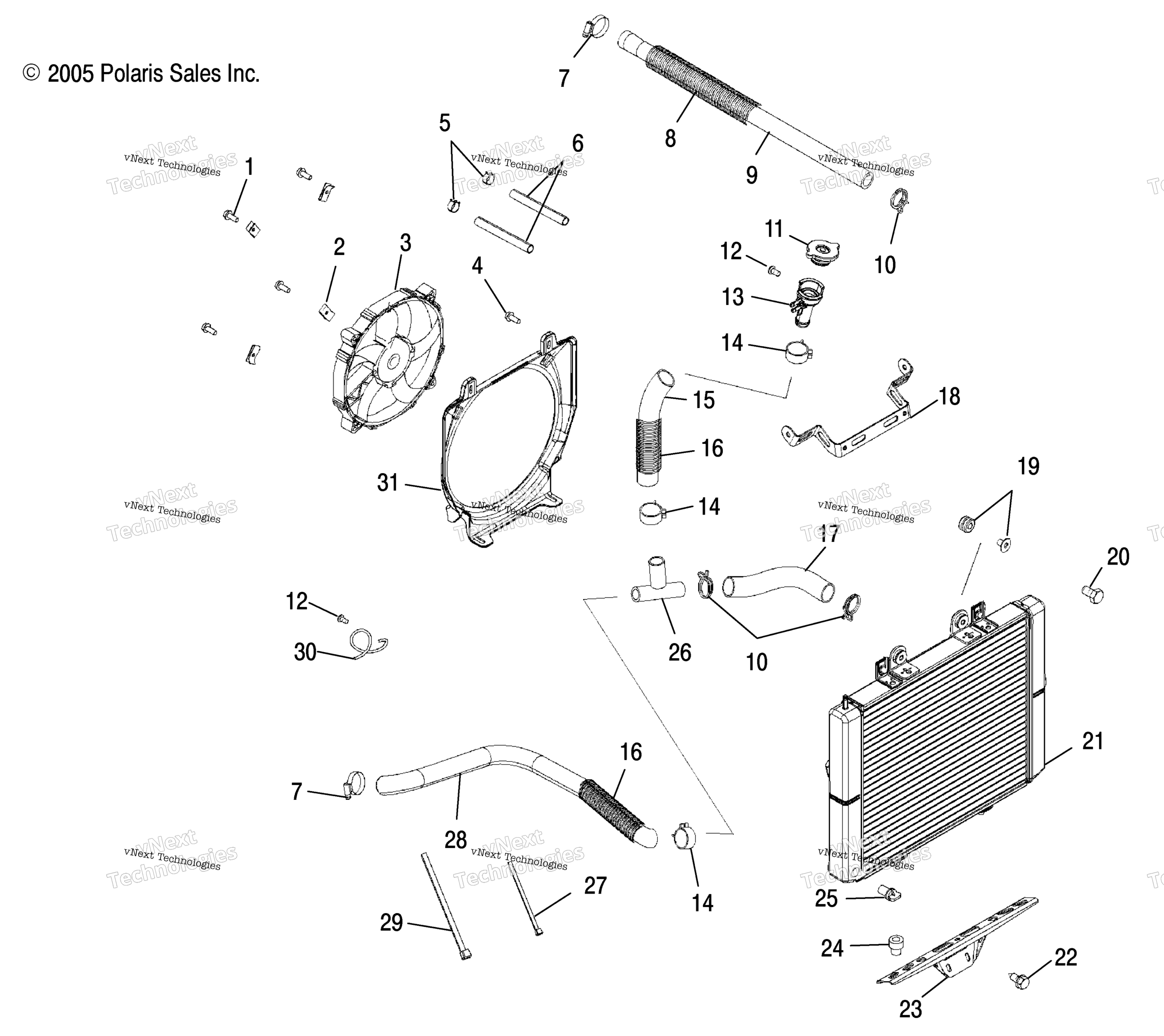

Схема системы охлаждения System /Ad/Af для SPORTSMAN 700 (A06MH68AA)
Схема
Детали
Номер
Наименование детали
Цена
1
HEX HEAD BOLT, 6 MM art. 7517975
По запросу
2
CLIP- U ,M6.0X1.0 art. 7547197
По запросу
3
Вентилятор радиатора Polaris art. 2410413
от 34 314 ₽
4
SCR-M6-1.00X20,W/WASHER(10) art. 7547220
По запросу
5
Хомут пружинный Polaris art. 7080003
от 116 ₽
6
FUEL LINE, 600 CM art. 8450040-600
По запросу
7
HOSE CLAMP, 25-40 MM art. 7081192
По запросу
8
GUARD-HOSE,9" art. 5521597
По запросу
9
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
10
CLAMP-ROTO CLIP art. 7080826
По запросу
11
Крышка системы охлаждения Polaris art. 1240508
По запросу
12
SCREW art. 7512084
По запросу
13
Заливная горловина радиатора Polaris art. 5435196
По запросу
14
CLAMP-ROT SPRING 31.5 MM art. 7081047
По запросу
15
HOSE, 1.0 X 9.62 art. 5413671
По запросу
16
GUARD-HOSE,6.75 art. 5521644
По запросу
17
RADIATOR HOSE, LOWER art. 5412312
По запросу
18
RADIATOR MOUNT BRACKET, UPPER art. 5246656
По запросу
19
GROMMET AND INSERT ASSEMBLY art. 5411975
По запросу
20
SCREW art. 7515179
По запросу
21
SERVICE RADIATOR art. 1240563
По запросу
22
SCREW art. 7517386
По запросу
23
RADIATOR BRACKET, LOWER, GS BLK art. 5245773-067
По запросу
24
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
25
VALVE-PLASTIC DRAIN art. 7052296
По запросу
26
TEE CONNECTOR 1IN, 1IN, .75IN B art. 7052282
По запросу
27
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
28
LOWER ENGINE HOSE,1 IN art. 5413674
По запросу
29
CABLE TIE, 11 IN art. 7080492
По запросу
30
RETAINER-HOSE,WIRE FORM art. 7042089
По запросу
31
SHROUD-FAN art. 5434171
По запросу
Другие схемы модели
Система охлаждения System /Ad/Af
