модель 2009 года
- Модель Scrambler 500
- Код модели SCRAMBLER 2X4 INTL (A09BA50FA)

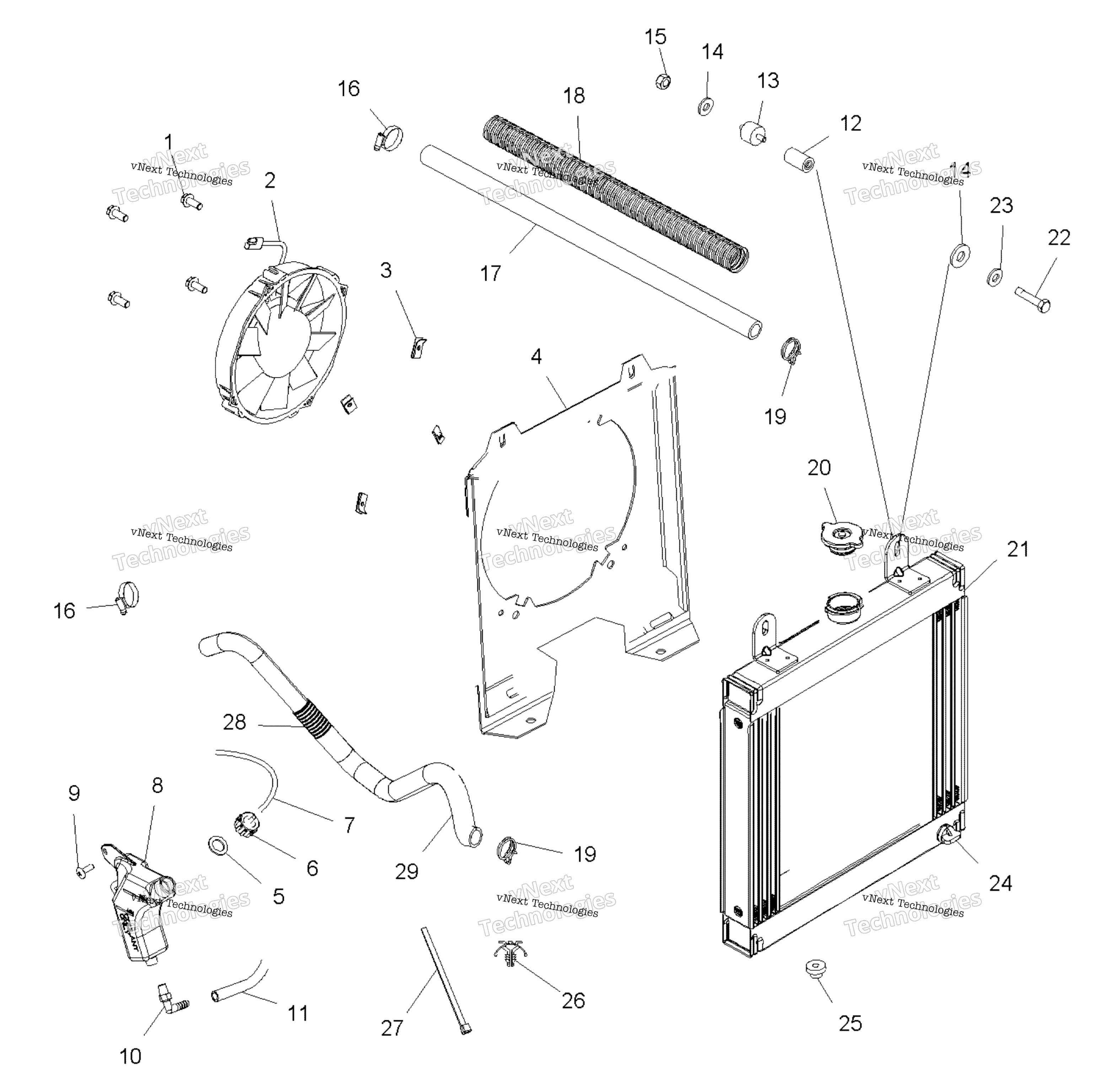

Схема двигателя, системы охлаждения для SCRAMBLER 2X4 INTL (A09BA50FA)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw art. 7517656
По запросу
2
FAN AND MOTOR ASSEMBLY, SPAL art. 2410430
По запросу
3
CLIP,U art. 7670111
По запросу
4
FAN SHROUD art. 5434043
По запросу
5
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
6
Крышка расширительного бачка Polaris art. 5437635
По запросу
7
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
8
SURGE TANK art. 5433410
По запросу
9
SCREW art. 7512084
По запросу
10
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
11
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
12
SPACER art. 5020937
По запросу
13
MOUNT, RUBBER art. 3110032
По запросу
14
FLAT WASHER art. 7558301
По запросу
15
Гайка Polaris art. 7542122
от 263 ₽
16
CLAMP,HOSE,1.25,WORM DRIVE art. 7080696
По запросу
17
UPPER ENGINE HOSE art. 5411985
По запросу
18
GUARD-HOSE,12 art. 5521511
По запросу
19
CLAMP-ROTO CLIP art. 7080826
По запросу
20
Крышка радиатора Polaris art. 1240093
По запросу
21
RADIATOR art. 1240177
По запросу
22
BOLT art. 7512240
По запросу
23
SPRING LOCK WASHER art. 7552801
По запросу
24
VALVE-PLASTIC DRAIN art. 7052296
По запросу
25
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
26
CABLE TIE MOUNT, .25 art. 7080965
По запросу
27
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
28
FLEX CONDUIT art. 5521793-51
По запросу
29
LOWER ENGINE HOSE art. 5411989
По запросу
