модель 2009 года
- Модель Scrambler 500
- Код модели SCRAMBLER 2X4 INTL (A09BA50FA)

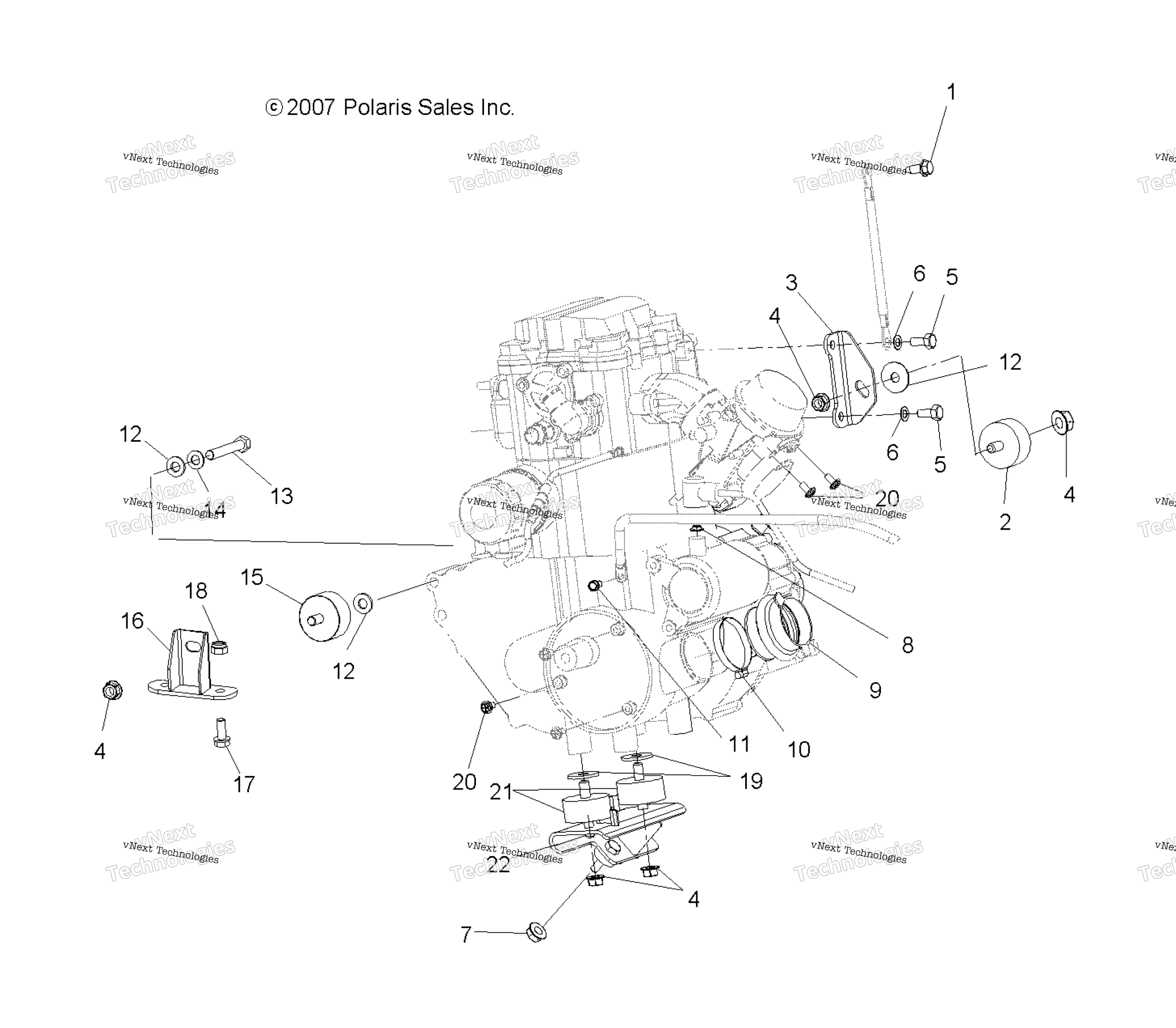

Схема двигателя, крепления для SCRAMBLER 2X4 INTL (A09BA50FA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7517386
По запросу
2
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
3
SUBSTITUTED BY 5242674-067 art. 5242674
По запросу
4
NUT art. 7547108
По запросу
5
BOLT art. 7512315
По запросу
6
Шайба гровер Polaris art. 7552901
от 116 ₽
7
NUT-3/8-16 FLG LOCK-Y art. 7547089
По запросу
8
FLANGE NUT art. 3083649
По запросу
9
CLUTCH INTAKE BOOT art. 5412487
По запросу
10
NARROW BAND CLAMP art. 7080511
По запросу
11
FLANGE BOLT art. 3084874
По запросу
12
Шайба Polaris art. 7555823
от 683 ₽
13
SCREW art. 7515417
По запросу
14
Шайба гроверная Polaris art. 7552603
По запросу
15
MOUNT,MOTOR art. 3110067
По запросу
16
MOUNT,FR.ENGINE,BLK. art. 1040688-067
По запросу
17
SCREW art. 7515398
По запросу
18
Гайка Polaris art. 7542324
от 160 ₽
19
FLAT WASHER art. 7555815
По запросу
20
SCREW AND WASHER art. 3084205
По запросу
21
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
22
MOUNT,ENGINE,REAR,500,BLK art. 1013222-067
По запросу
