модель 2009 года
- Модель Sportsman X2 500 EFI
- Код модели SPORTSMAN X2 500 EFI QUAD (A09TN50EA)

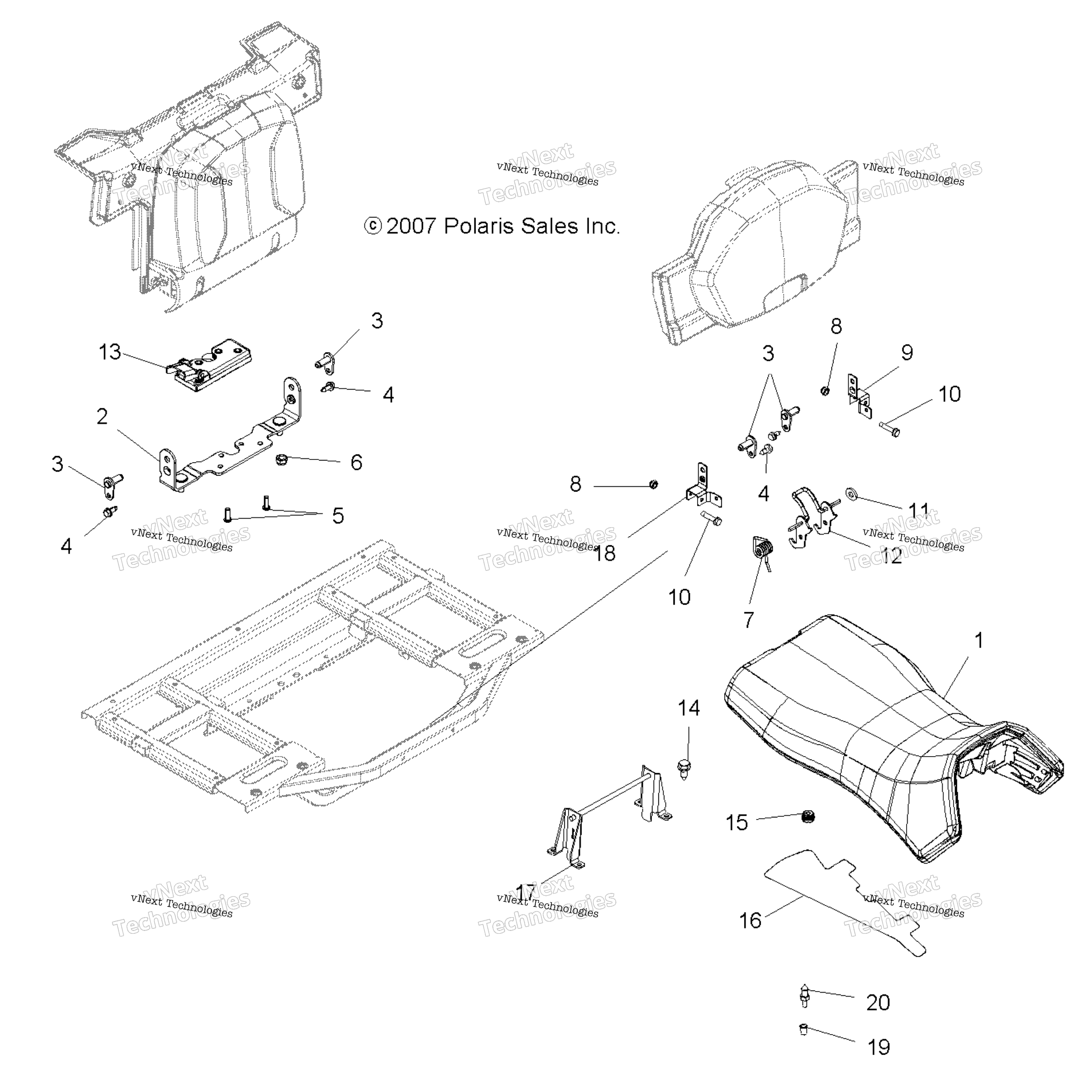

Схема кузова, сиденья & Operator для SPORTSMAN X2 500 EFI QUAD (A09TN50EA)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER ASSEMBLY, WHITE DECAL art. 2684134
По запросу
1
ASSEMBLED SEAT, GLOSS BLACK [Incl. 15,16] art. 2684917-070
По запросу
2
PASSENGER SEAT PIVOT WELD, GS B art. 1015414-067
По запросу
3
Палец Polaris art. 1015413
от 3 675 ₽
4
SCREW art. 7517386
По запросу
5
SCREW art. 7515177
По запросу
6
Гайка Polaris art. 7542343
от 310 ₽
7
SPRING, LATCH art. 7041370
По запросу
8
NYLOK NUT art. 7542122
По запросу
9
SEAT PIVOT BRACKET, LEFT art. 5250563
По запросу
10
BOLT art. 7512130
По запросу
11
SPACER art. 7556091
По запросу
12
WELD-ROD,PASS SEAT,BLK art. 1016335-067
По запросу
13
PASSENGER SEAT BACK LATCH art. 7081325
По запросу
14
SCR-1/4-20X3/4 TR/TX art. 7518239
По запросу
15
Втулка сиденья Polaris art. 5418181
от 473 ₽
16
FOIL-SEAT BASE,OPERATOR art. 5813059
По запросу
17
WELD-LOCKOUT,PASSENGER,BLK art. 1015355-067
По запросу
18
SEAT PIVOT BRACKET, RIGHT art. 5250564
По запросу
19
Закладная гайка Polaris art. 7542143
По запросу
20
SEAT LATCH PIN art. 5910306
По запросу
