модель 2009 года
- Модель Sportsman X2 500 EFI
- Код модели SPORTSMAN X2 500 EFI QUAD (A09TN50EA)

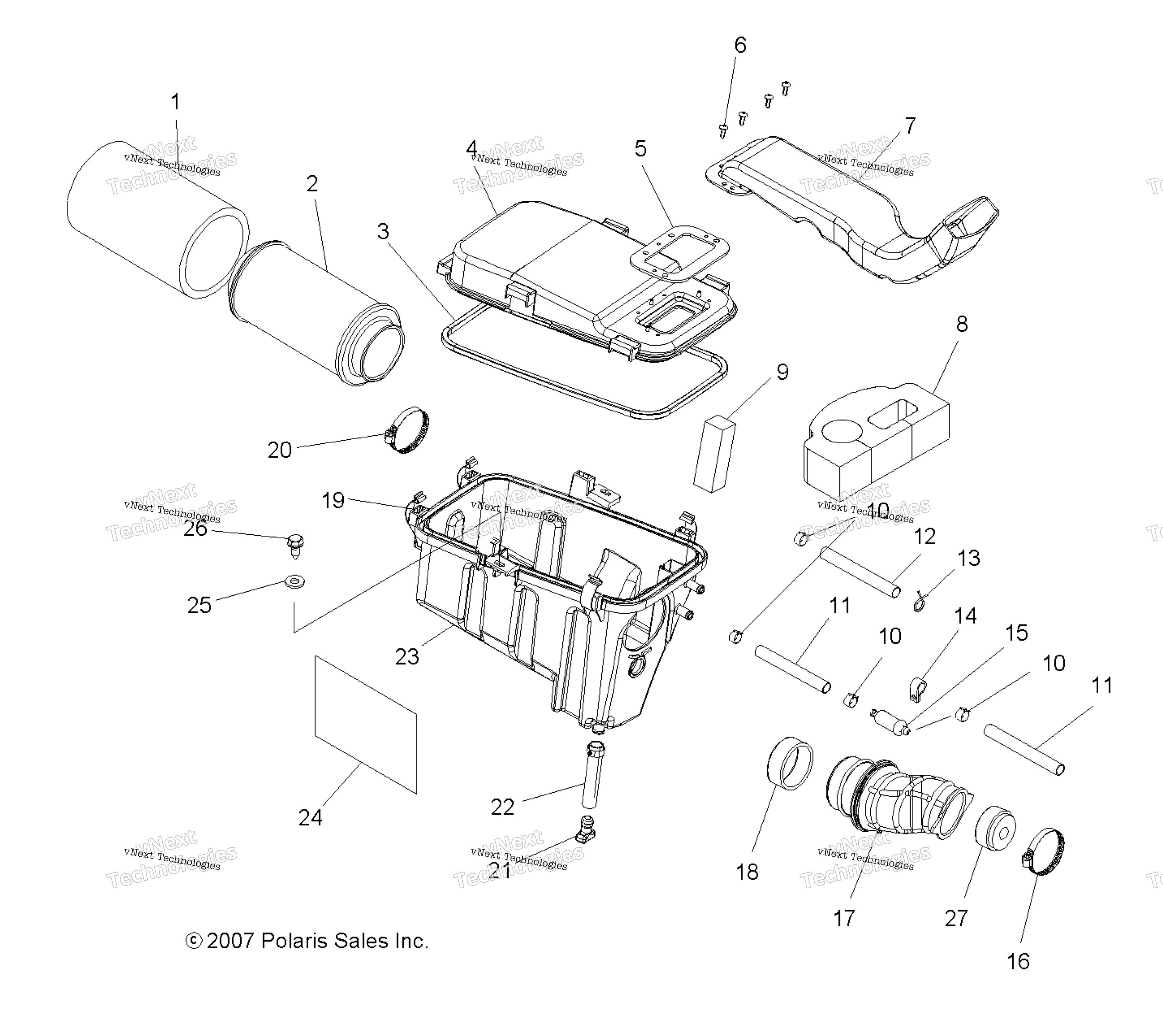

Схема двигателя, системы впуска для SPORTSMAN X2 500 EFI QUAD (A09TN50EA)
Схема
Детали
Номер
Наименование детали
Цена
1
Сетка воздушного фильтр ( префильтр) Polaris art. 5811633
По запросу
2
AIR INTAKE FILTER art. 7082101
от 1 490 ₽
3
AIRBOX COVER SEAL art. 5813949
По запросу
4
COVER-AIR BOX art. 5436278
По запросу
5
GASKET-INTAKE art. 5412748
По запросу
6
SCREW art. 7517317
По запросу
7
AIR INTAKE DUCT art. 5438031
По запросу
8
FOAM SEAL, LARGE INTAKE art. 5812773
По запросу
9
CRANKCASE FILTER art. 5812910
По запросу
10
HOSE CLAMP art. 7080699
По запросу
11
LINE,BREATHER,3/8 ID. art. 8450073-600
По запросу
12
BREATHER HOSE, FORMED, 500 CC art. 5413104
По запросу
13
CLAMP,HOSE,SPRING art. 7080694
По запросу
14
CLAMP-P,STL,1 IN BDL DIA-B art. 7080913
По запросу
15
Фильтр вентиляции картера Polaris art. 2530029
По запросу
16
CLAMP BAND, NARROW art. 7080413
По запросу
17
Патрубок впускной карбюратора Polaris art. 5412847
По запросу
18
SLEEVE-CARB,INNER art. 5433847
По запросу
19
Клипса корпуса воздушного фильтра Polaris art. 5249292
По запросу
20
Хомут впускного патрубка Polaris art. 7080707
По запросу
21
TRAP PLUG art. 5435299
По запросу
22
FUEL LINE art. 8450059-150
По запросу
23
AIR INTAKE BOX, 500 EFI art. 5436151
По запросу
24
FOIL-AIRBOX,,9.75 X 4.50 art. 5812771
По запросу
25
FLAT WASHER art. 7555859
По запросу
26
SCREW art. 7515179
По запросу
27
QUAD RESTRICTOR, 500 EFI art. 5135645
По запросу
