модель 2011 года
- Модель Sportsman 90
- Код модели SPORTSMAN 90 (A11FA09AA)

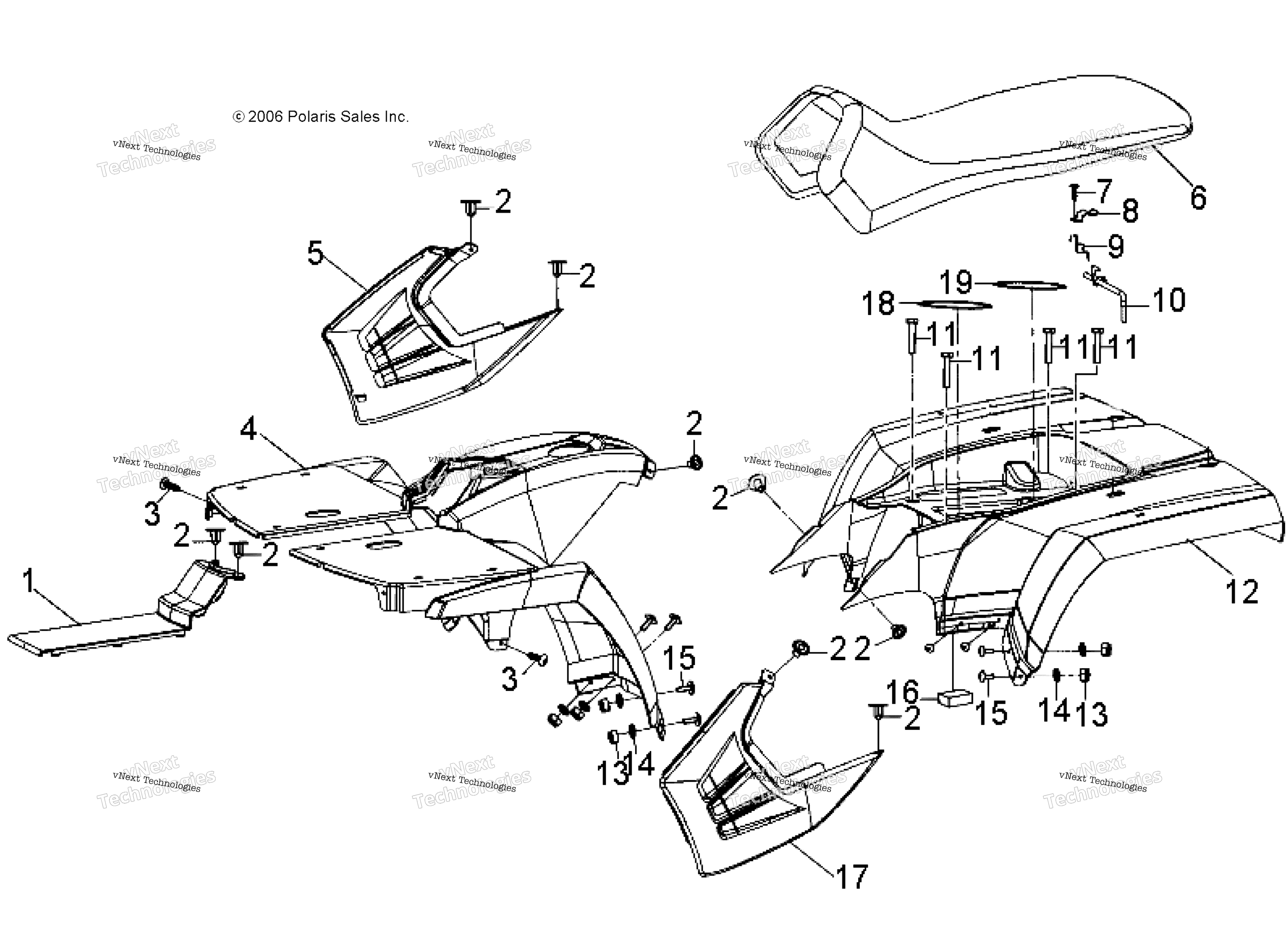

Схема body, Cab & сиденье для SPORTSMAN 90 (A11FA09AA)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER-FRONT,UTILITY,SAGE BRSH art. 0453714-498
По запросу
2
RIVET, PLASTIC art. 0451076
По запросу
3
SCREW-TAPPING(10) art. 0450040
По запросу
4
CAB W/ DECALS ASM FRONT SB GRN art. 0454914-498
По запросу
5
SIDE PANEL, RIGHT, GLOSS BLACK art. 0453343-070
По запросу
6
SEAT ASSEMBLY, GLOSS BLACK, SPO [Incl. 8,9,10] art. 0454903-070
По запросу
7
SCREW,TAPPING art. 0451703
По запросу
8
RETAINER-SEAT LATCH,OUTLAW art. 0453690
По запросу
9
SEAT LATCH SPRING, OUTLAW art. 0453689
По запросу
10
LATCH-SEAT,OUTLAW art. 0453688
По запросу
11
HEX BOLT art. 0452215
По запросу
12
ASM-CAB,REAR,SPTSM,W/DECAL,GRN art. 0454254-498
По запросу
13
LOCK NUT art. 0450741
По запросу
14
PLAIN WASHER art. 0450710
По запросу
15
BOLT-PHILLIPS(10) art. 0450622
По запросу
16
FOAM,BATTERY PAD art. 0450346
По запросу
17
PANEL-SIDE,LH,BLACK art. 0453342-070
По запросу
18
O-RING art. 0453686
По запросу
19
O-RING art. 0453687
По запросу
Другие схемы модели
Body, Cab & сиденье
