модель 2011 года
- Модель Sportsman 90
- Код модели SPORTSMAN 90 (A11FA09AA)

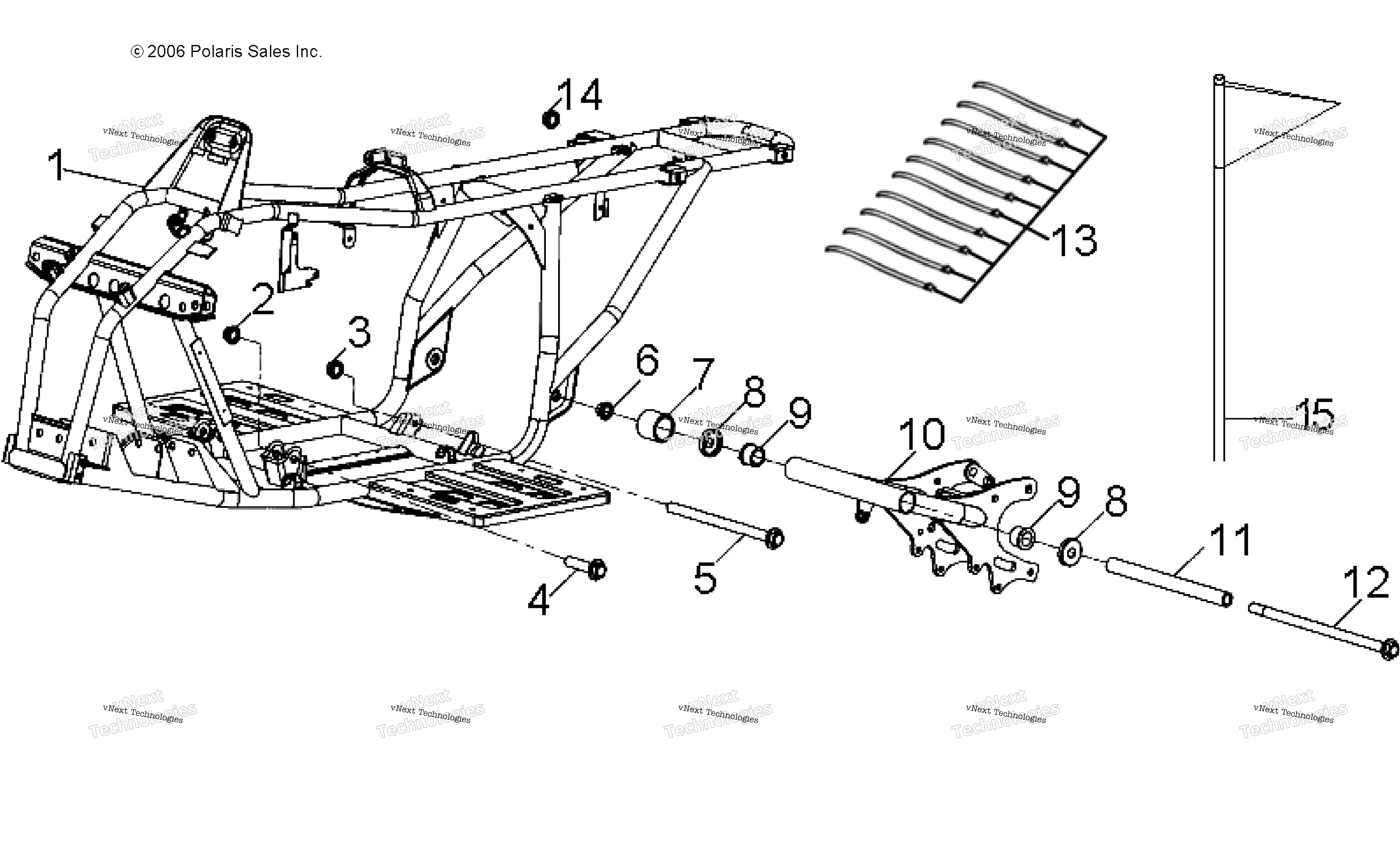

Схема Chassis, рамы для SPORTSMAN 90 (A11FA09AA)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-FRAME,SPTSM 90,BLK art. 0454926-067
По запросу
2
NUT art. 0453866
По запросу
3
NUT-LOCK(10) art. 0450282
По запросу
4
BOLT art. 0453675
По запросу
5
BOLT art. 0453676
По запросу
6
NYLON LOCK NUT art. 0450878
По запросу
7
SLEEVE, RUBBER art. 0453678
По запросу
8
SWING ARM SEAL COVER art. 0450303
По запросу
9
GREASE CONTAIN SEAT art. 0450302
По запросу
10
SWING ARM ASSEMBLY, GS BLK art. 0455012-067
По запросу
11
SPACER TUBE art. 0453495
По запросу
12
SWINGARM BOLT art. 0453811
По запросу
13
STRAP art. 0450559
По запросу
14
NUT-FLANGE(10) art. 0450268
По запросу
15
SAFETY FLAG art. 0454882
По запросу
Другие схемы модели
Chassis, рама
