модель 2013 года
- Модель Scrambler 850
- Код модели 850 SCRAMBLER HO/EPS HO (A13GH85AJ/EAK)

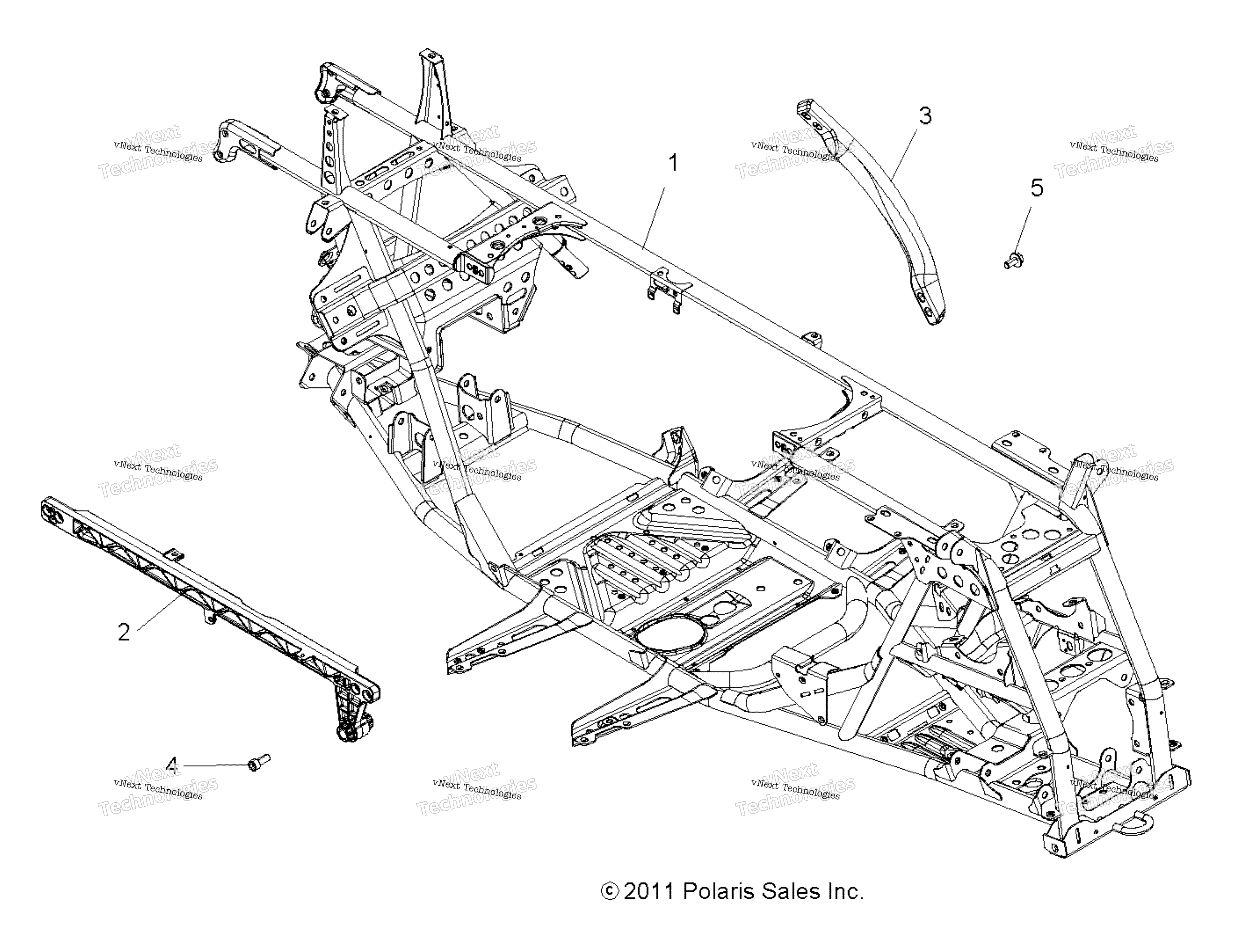

Схема шасси, основной рамы для 850 SCRAMBLER HO/EPS HO (A13GH85AJ/EAK)
Схема
Детали
Номер
Наименование детали
Цена
1
MAIN FRAME WELD, MEDIUM GLOSS B [INCL. 2-5] art. 1019770-067
По запросу
2
FRAME SUPPORT, UPPER, RIGHT, MA art. 5135762-067
По запросу
3
FRAME SUPPORT, MEDIUM GLOSS BLA art. 5632013-067
По запросу
4
SCREW art. 7517358
По запросу
5
BOLT-M10X1.5X20,HXHDFLG art. 7518700
По запросу
