модель 2013 года
- Модель Scrambler 850
- Код модели 850 SCRAMBLER HO/EPS HO (A13GH85AJ/EAK)

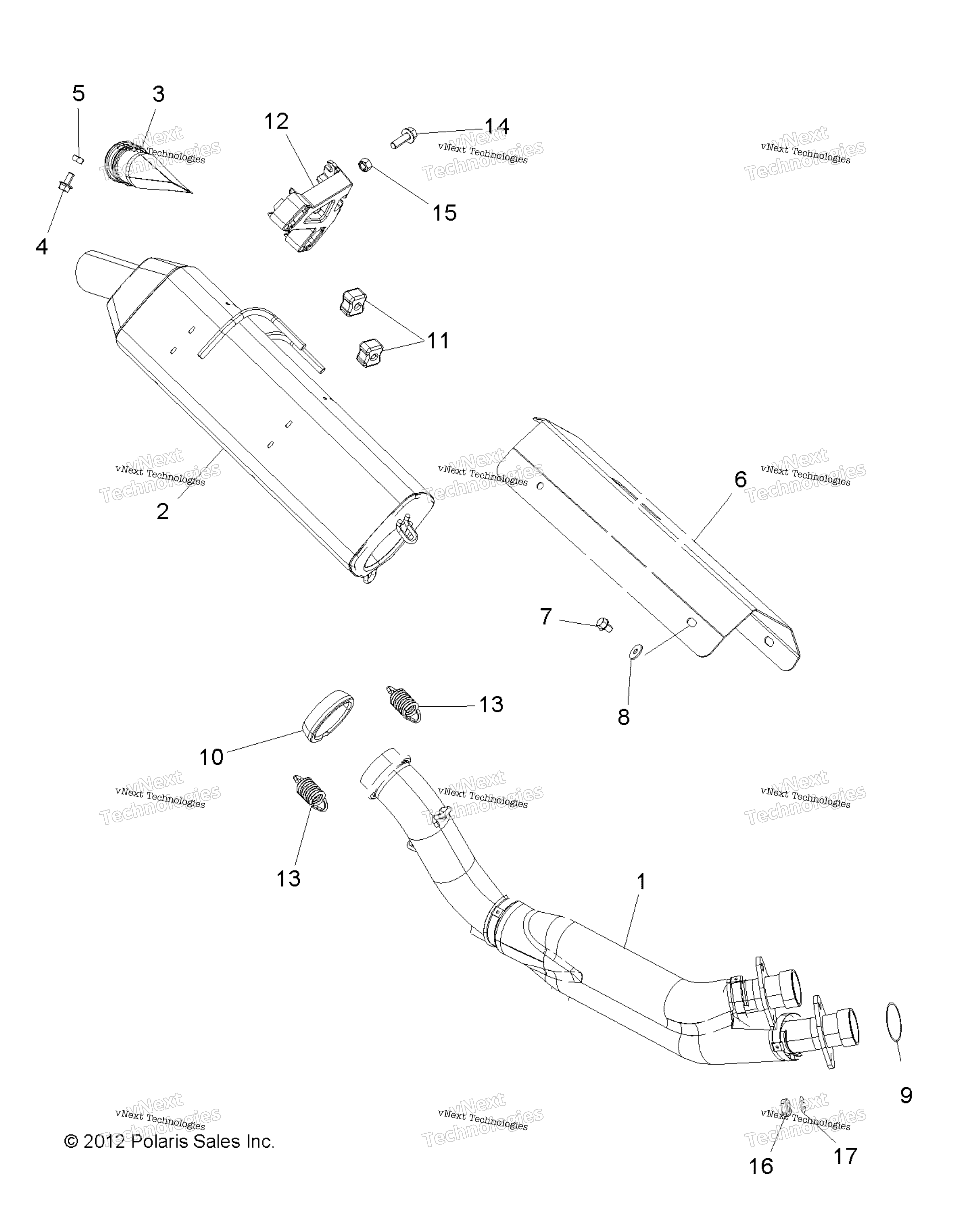

Схема двигателя, выхлопа для 850 SCRAMBLER HO/EPS HO (A13GH85AJ/EAK)
Схема
Детали
Номер
Наименование детали
Цена
1
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
2
EXHAUST SILENCER WELD art. 1262299
По запросу
3
MUFFLER TIP SPARK ARRESTOR art. 1262239
По запросу
4
HEX FLANGE HD SCREW, 6 MM X 12 art. 7517257
По запросу
5
NUT art. 7547120
По запросу
6
HEAT SHIELD EXHAUST SILENCER art. 5257321
По запросу
7
Болт Polaris art. 7518490
По запросу
8
WASHER art. 7555935
По запросу
9
Кольцо выхлопной трубы Polaris art. 3087957
от 2 153 ₽
10
Кольцо глушителя Polaris art. 3610114
По запросу
11
Демпфер глушителя Polaris art. 5413383
По запросу
12
EXHAUST BRACKET, SUPPORT art. 5632668
По запросу
13
Пружина глушителя Polaris art. 7041789
от 1 092 ₽
14
HEX FLANGE SCREW, 6 MM X 16 MM art. 7518548
По запросу
15
NYLOK NUT art. 7546703
По запросу
16
Гайка Polaris art. 7547076
По запросу
17
Контршайба Polaris art. 7556111
По запросу
