модель 2017 года
- Модель Scrambler 850
- Код модели SCRAMBLER 850 (A17SVA85A2)

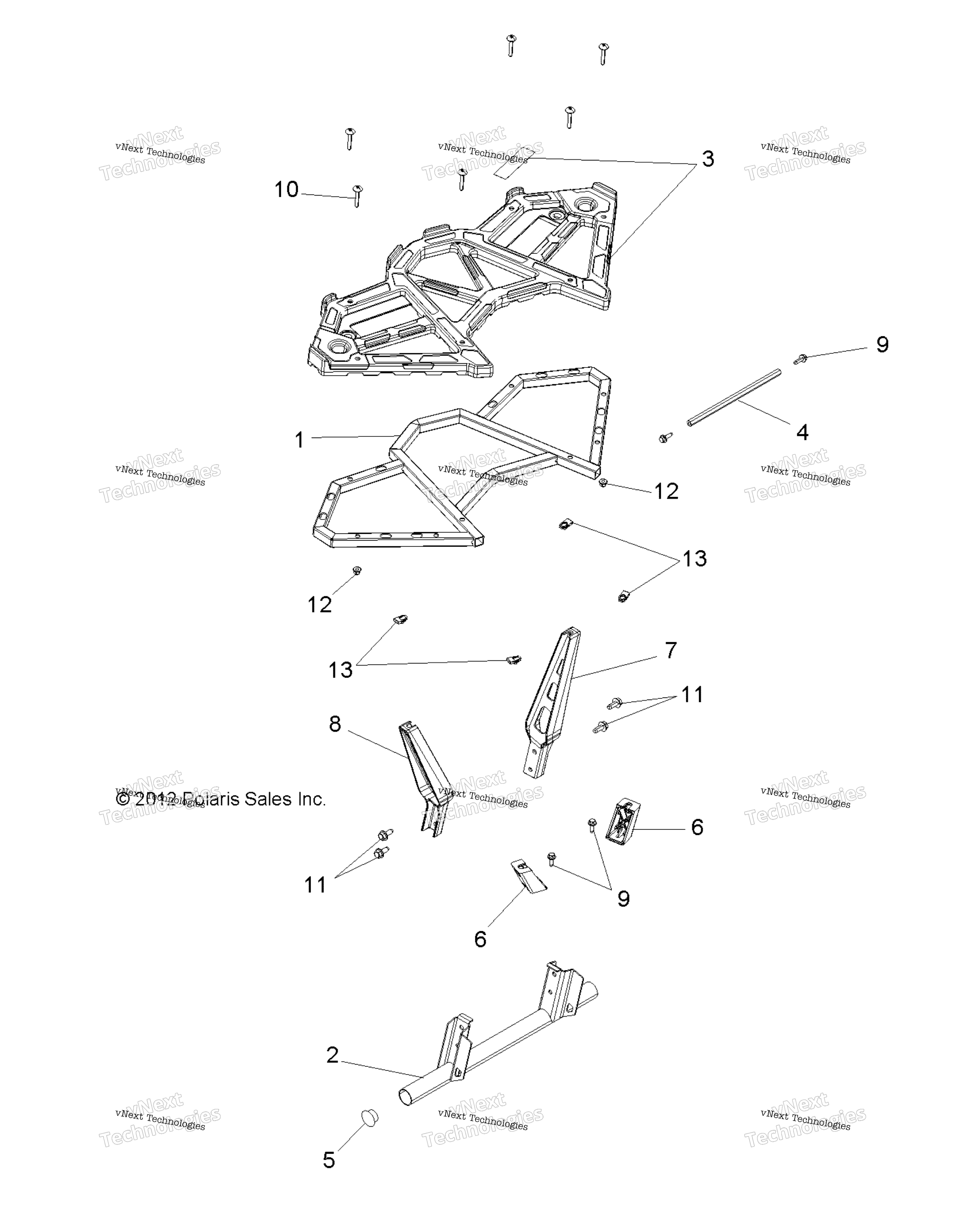

Схема Body, задний полки для SCRAMBLER 850 (A17SVA85A2)
Схема
Детали
Номер
Наименование детали
Цена
1
RACK WELD, REAR, BLACK art. 1018901-329
По запросу
2
GRAB BAR WELD art. 1018900-067
По запросу
3
RACK ASSEMBLY, REAR, GLOSS BLAC [INCL. WARNING DECAL] art. 2634805-070
По запросу
4
SUPPORT RACK STRAP TUBE art. 5138253
По запросу
5
PLUG-END CAP,1.25 DIA,RIBBED art. 5450305
По запросу
6
RACK SUPPORT BRACKET, FRONT art. 5632708
По запросу
7
SUPPORT RACK BRACKET, REAR, LEF art. 5632709
По запросу
8
SUPPORT RACK BRACKET, REAR, RIG art. 5632710
По запросу
9
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
10
SCR-M6X1X40,TR/TX-M art. 7519001
По запросу
11
SCR-HWH-M8X1.25X20 TAP/R ZPB art. 7519780
По запросу
12
NYLOCK FLANGE NUT, 6 MM art. 7547274
По запросу
13
U CLIP, 6.0 MM X 1.0 MM art. 7547366
По запросу
