модель 2017 года
- Модель Scrambler 850
- Код модели SCRAMBLER 850 (A17SVA85A2)

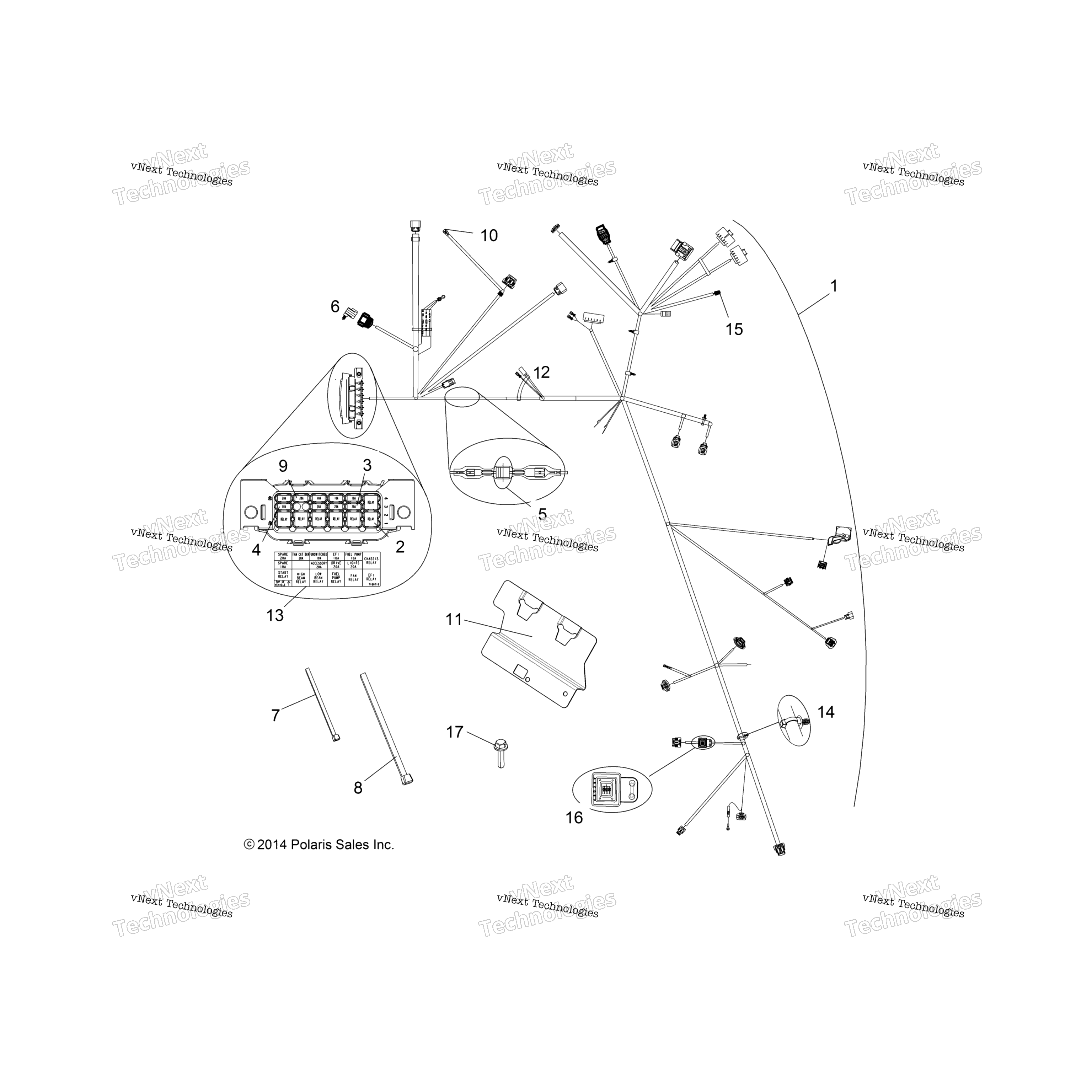

Схема электрооборудования, жгута проводов для SCRAMBLER 850 (A17SVA85A2)
Схема
Детали
Номер
Наименование детали
Цена
1
FUSEBOX COVER art. 4015011
По запросу
1
SEAL FUSE CENTER art. 5415598
По запросу
1
MAIN HARNESS, SCRAMBLER 850 [INCL. 1-6,9,12-13, ALL KITS, COVER] art. 2412801
По запросу
2
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
3
FUSE, 20 AMP art. 4012811
По запросу
4
FUSE, 10 AMP art. 2434016
По запросу
5
Диод Polaris art. 2411035
По запросу
6
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
7
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 4 шт.
Подписаться
8
CABLE TIE, 11 IN art. 7080492
По запросу
9
Предохранитель 20А Polaris art. 4011372
По запросу
10
CONNECTOR-CAP,WINCH CONTACTOR art. 4014891
По запросу
11
BRKT-FUSE BLOCK art. 5258624
По запросу
12
FUSIBLE LINK KIT, 1.0 MM art. 2202670
По запросу
12
FUSIBLE LINK KIT, 0.8 MM art. 2202607
По запросу
13
LABEL-FUSE BOX art. 7180716
По запросу
14
ROUTING CLIP art. 7081496
По запросу
15
CONNECTOR-CAP,WINCH SWITCH art. 4014890
По запросу
16
RESISTOR MODULE art. 4014055
По запросу
17
HEX FLANGE SCREW, 6 MM X 1.0 MM [MAIN HARNESS GROUND TO FRAME] art. 7519145
По запросу
Другие схемы модели
Электрооборудование, жгут проводов
