модель 2002 года
- Модель Eiger 400
- Код модели LT-A400

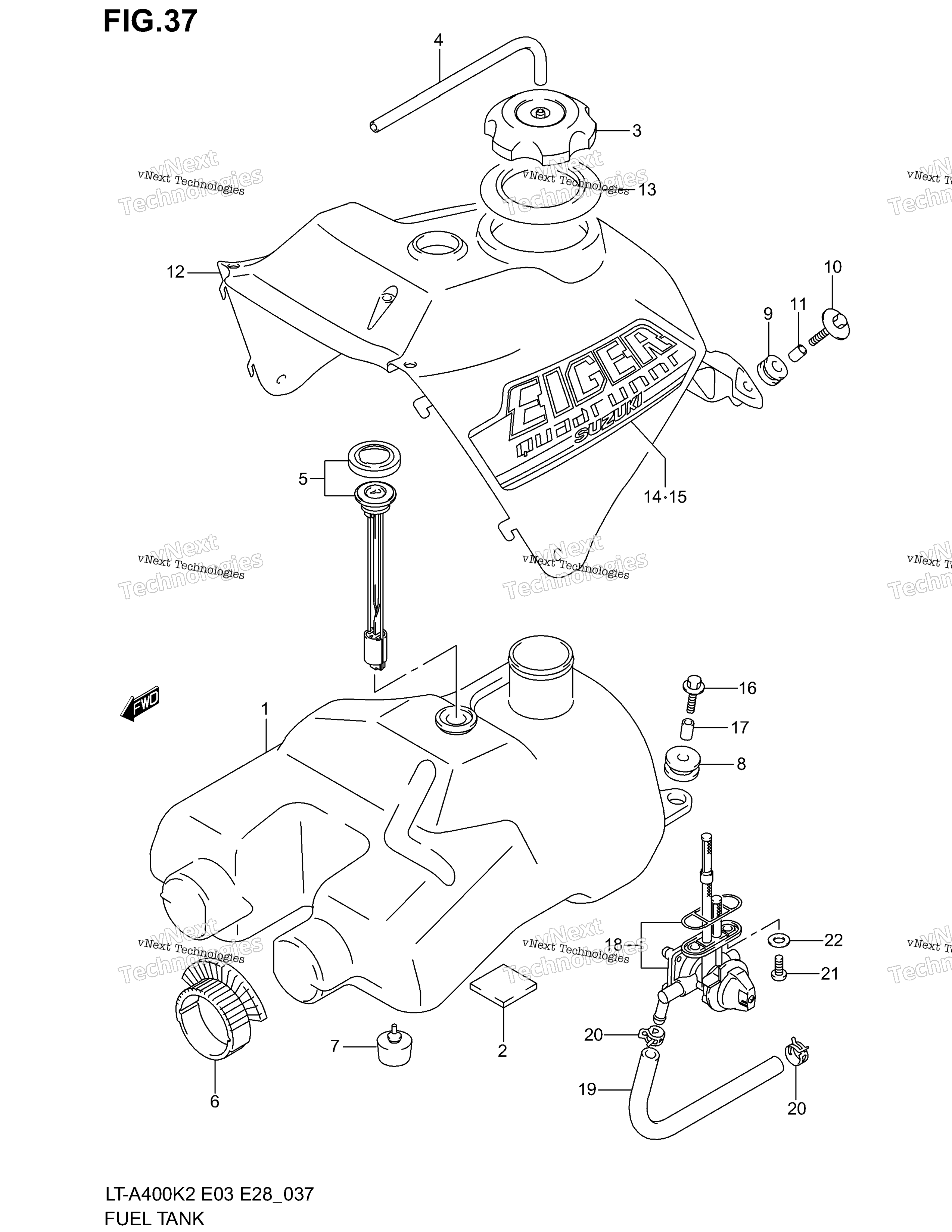

Схема топливного бака для LT-A400
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL art. 44100-38F00-000
По запросу
2
CUSHION art. 63191-25C00-000
По запросу
3
Крышка бензобака Suzuki art. 44200-29F01-000
По запросу
4
HOSE, BREATHER (L:600->380) art. 44420-44AR0-000
По запросу
5
GAUGE ASSY, FUEL LEVEL art. 44580-38F02-000
По запросу
6
CUSHION, FRONT art. 44511-38F01-000
По запросу
7
CUSHION, LOWER art. 44542-35F00-000
По запросу
8
CUSHION, SEAT MOUNT art. 45141-09F00-000
По запросу
9
CUSHION, REAR art. 44281-03G01-000
По запросу
10
BOLT art. 09116-06050-000
По запросу
11
SPACER art. 09180-06293-000
По запросу
12
COVER, TANK (GREEN) art. 44271-38F10-YT8
По запросу
12
COVER, TANK (RED) art. 44271-38F10-YT9
По запросу
13
RUBER, INLET art. 44261-38F00-000
По запросу
14
EMBLEM, COVER RH FOR YT9 art. 68111-38F00-Y4K
По запросу
14
EMBLEM, COVER RH FOR YT8 art. 68111-38F00-Y4J
По запросу
15
EMBLEM, COVER LH FOR YT9 art. 68121-38F00-Y4K
По запросу
15
EMBLEM, COVER LH FOR YT8 art. 68121-38F00-Y4J
По запросу
16
Болт Suzuki art. 01550-0620A-000
от 326 ₽
17
SPACER art. 09180-06267-000
По запросу
18
COCK ASSY, FUEL art. 44300-38F03-000
По запросу
19
HOSE, FUEL (L:600->80) art. 44421-12FR0-000
По запросу
20
CLIP art. 09401-11415-000
По запросу
21
BOLT art. 01547-0616B-000
По запросу
22
GASKET art. 09168-06026-000
По запросу
