модель 2002 года
- Модель Eiger 400
- Код модели LT-A400

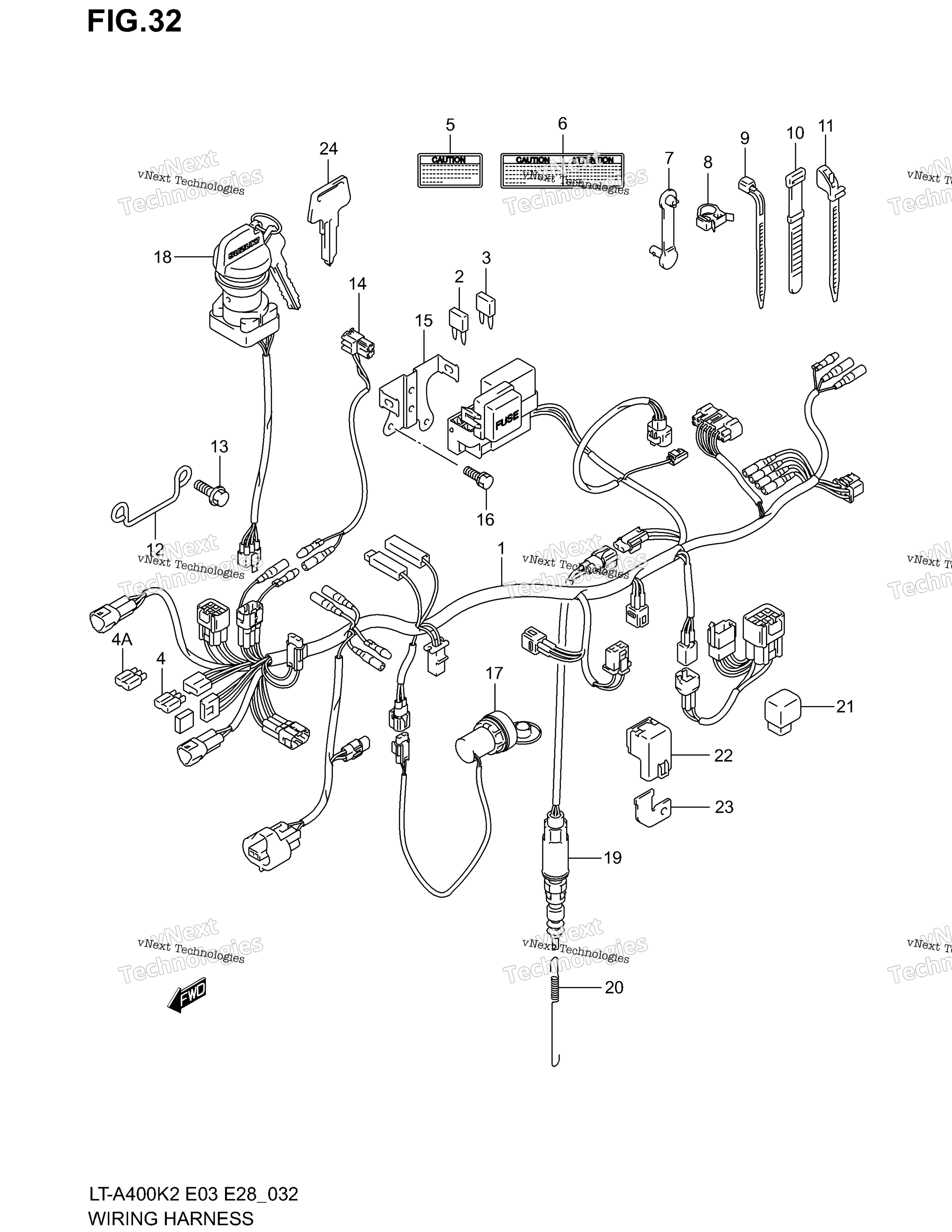

Схема жгута проводов для LT-A400
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS WIRING Includes Item(s) 2 - 4A art. 36610-38F00-000
По запросу
2
FUSE (5A) art. 09481-05501-000
По запросу
3
FUSE (10A) art. 09481-10501-000
По запросу
4
RECTIFIER ASSY art. 32800-16A00-000
По запросу
4
DIODE art. 36611-38A10-000
По запросу
5
LABEL, CAUTION MAX AMP art. 38852-09F21-000
По запросу
6
LABEL, CAUTSON MAX AMP E28 art. 38852-09FB1-000
По запросу
7
Кронштейн крепления проводки Suzuki art. 36651-48E00-000
от 28 ₽
8
Зажим проводки пластиковый Suzuki 09403-20403 art. 09403-20403-000
от 326 ₽
8
CLAMP art. 09403-25401-000
По запросу
9
CLAMP (L:165) art. 09407-18402-000
По запросу
9
CLAMP (L:125) art. 09407-14403-000
По запросу
10
CLAMP art. 09407-12402-000
По запросу
11
CLAMP art. 09407-12407-000
По запросу
12
GUIDE, WIRING HARNESS art. 36619-38F00-000
По запросу
13
BOLT, WIRING HARNESS art. 01550-0616A-000
По запросу
14
WIRE, FRONT BRAKE SW LEAD art. 36856-35B00-000
По запросу
15
BRACKET, FUSE BOX art. 36744-38F00-000
По запросу
16
BOLT (5X10) art. 09117-05001-000
По запросу
17
TERMINAL, POWER SOURCE art. 38850-09F00-000
По запросу
18
Замок зажигания Suzuki art. 37110-38F01-000
от 10 910 ₽
19
Лягушка тормоза Suzuki 37740-38F01 art. 37740-38F01-000
от 11 477 ₽
20
SPRING, STOP LAMP art. 09443-06016-000
По запросу
21
Реле Suzuki 38730-09F00 art. 38730-09F00-000
от 5 775 ₽
22
RELAY, GEAR IN START art. 38740-26E01-000
По запросу
23
BRACKET, GEAR IN START art. 38741-09F00-000
По запросу
24
KEY, BLANK (TYPE:F) OPT art. 37146-19B30-000
По запросу
24
Болванка ключка зажигания Suzuki art. 37146-19B20-000
По запросу
24
KEY, BLANK (TYPE:D) OPT art. 37146-19B10-000
По запросу
24
KEY, BLANK (TYPE:C) OPT art. 37146-19B00-000
По запросу
