модель 2002 года
- Модель Ozark 250
- Код модели LT-F250F

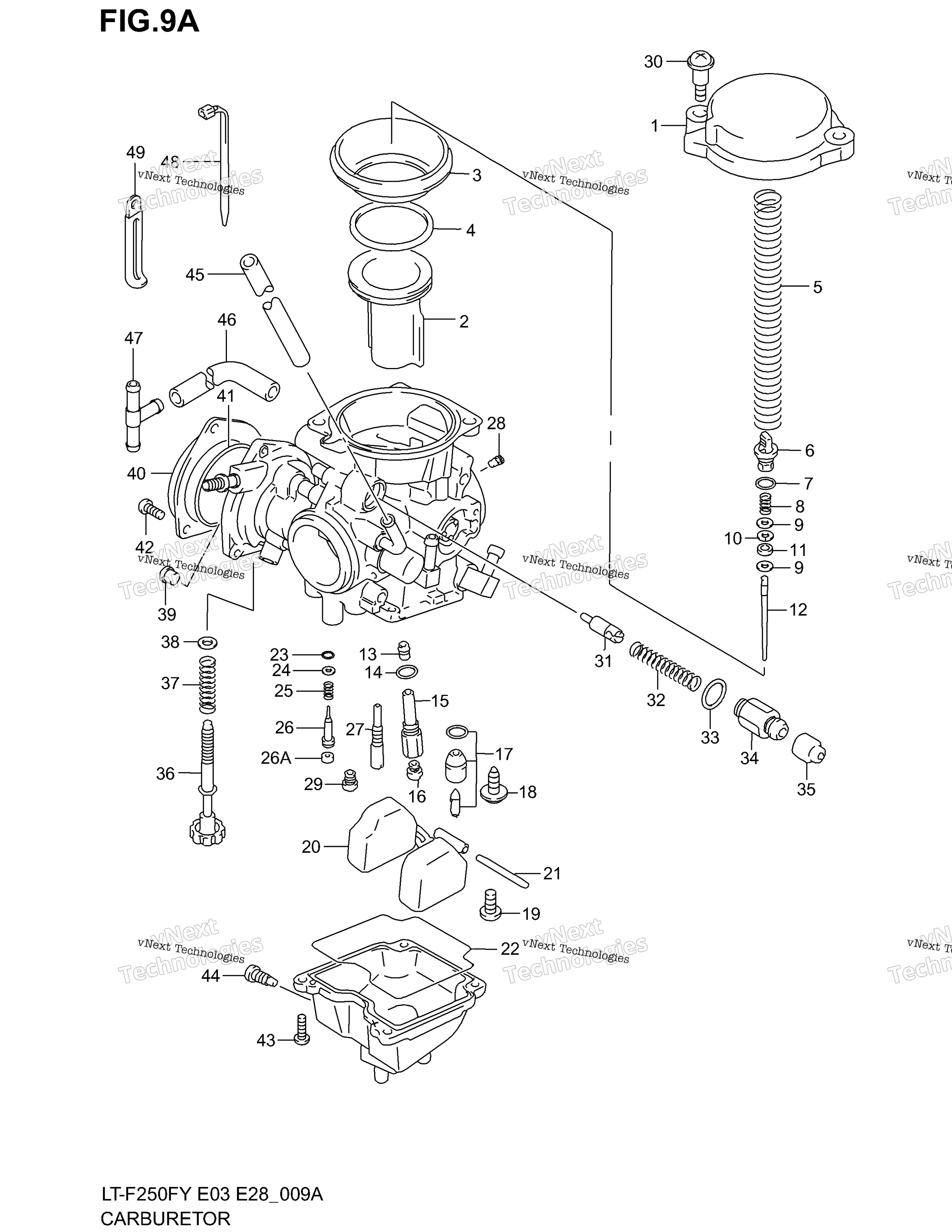

Схема карбюратора (Model Y/K1/K2) для LT-F250F
Схема
Детали
Номер
Наименование детали
Цена
0
CARBURETOR ASSY E33; Includes Item(s) 1 - 46 art. 13200-20B22-000
По запросу
0
CARBURETOR ASSY art. 13200-20B02-000
По запросу
1
DIAPHRAGM COVER ASSY art. 13502-20B00-000
По запросу
2
VALVE, PISTON art. 13501-19E30-000
По запросу
3
DIAPHRAGM art. 13507-20B01-000
По запросу
4
RING art. 13504-16E00-000
По запросу
5
SPRING art. 13573-04F00-000
По запросу
6
Направляющая Suzuki art. 13418-33E00-000
По запросу
7
O RING (D:1.9,ID:4.8) art. 09280-05004-000
По запросу
8
SPRING art. 13481-04F00-000
По запросу
9
WASHER art. 13382-12F40-000
По запросу
10
E RING, MULTIPLE JET NOZZLE art. 13394-17E60-000
По запросу
11
RING art. 13387-13F00-000
По запросу
12
NEEDLE, JET (5D114-1) E33 art. 13383-20B20-000
По запросу
12
NEEDLE, JET (5D111-3) art. 13383-20B00-000
По запросу
13
JET, NEEDLE (P-0M) art. 09494-00921-000
По запросу
14
O RING art. 13246-43011-000
По запросу
15
HOLDER, JET art. 13385-13F00-000
По запросу
16
JET, MAIN (117.5) art. 09491-23019-000
По запросу
17
VALVE ASSY, NEEDLE art. 13370-33E81-000
По запросу
18
SCREW art. 13602-05A10-000
По запросу
19
SCREW art. 02112-0408A-000
По запросу
20
FLOAT ASSY art. 13250-04F00-000
По запросу
21
PIN, FLOAT art. 13254-01010-000
По запросу
22
Прокладка Suzuki art. 13258-04F00-000
По запросу
23
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
24
Шайба Suzuki art. 13291-29900-000
По запросу
25
SPRING art. 13268-48700-000
По запросу
26
ADJUSTER (2 3/4) art. 13279-20B00-000
По запросу
26
PLUG E33 art. 13281-05A00-000
По запросу
27
JET, PILOT (15) art. 09492-15017-000
По запросу
28
JET, PILOT AIR (160) art. 09493-32007-000
По запросу
29
JET, MAIN (67.5) art. 09491-67004-000
По запросу
30
Винт Suzuki art. 13247-33E00-000
По запросу
31
PLUNGER ASSY art. 13411-20B00-000
По запросу
32
SPRING art. 13417-07F00-000
По запросу
33
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
34
HOLDER, GUIDE art. 13418-07F00-000
По запросу
35
CAP, CARBURETOR art. 13681-04011-000
По запросу
36
ADJUST SCREW art. 13267-20B00-000
По запросу
37
SPRING art. 13268-03110-000
По запросу
38
O RING art. 13278-45010-000
По запросу
39
GUIDE, CABLE art. 13591-19B50-000
По запросу
40
COVER art. 13502-02C10-000
По запросу
41
O RING art. 13673-02C10-000
По запросу
42
SCREW art. 02112-0406B-000
По запросу
43
SCREW art. 02112-04107-000
По запросу
44
SCREW, DRAIN art. 13247-02340-000
По запросу
45
HOSE, BOOST (4.5X8X650) art. 13683-20B01-000
По запросу
46
HOSE, AIR VENT (7X11) art. 13686-20B00-000
По запросу
47
UNION, 3 WAY art. 09367-08004-000
По запросу
48
CLAMP, BOOST HOSE art. 09407-14403-000
По запросу
49
CLAMP, AIR VENT HOSE art. 09404-06435-000
По запросу
