модель 2002 года
- Модель Ozark 250
- Код модели LT-F250F

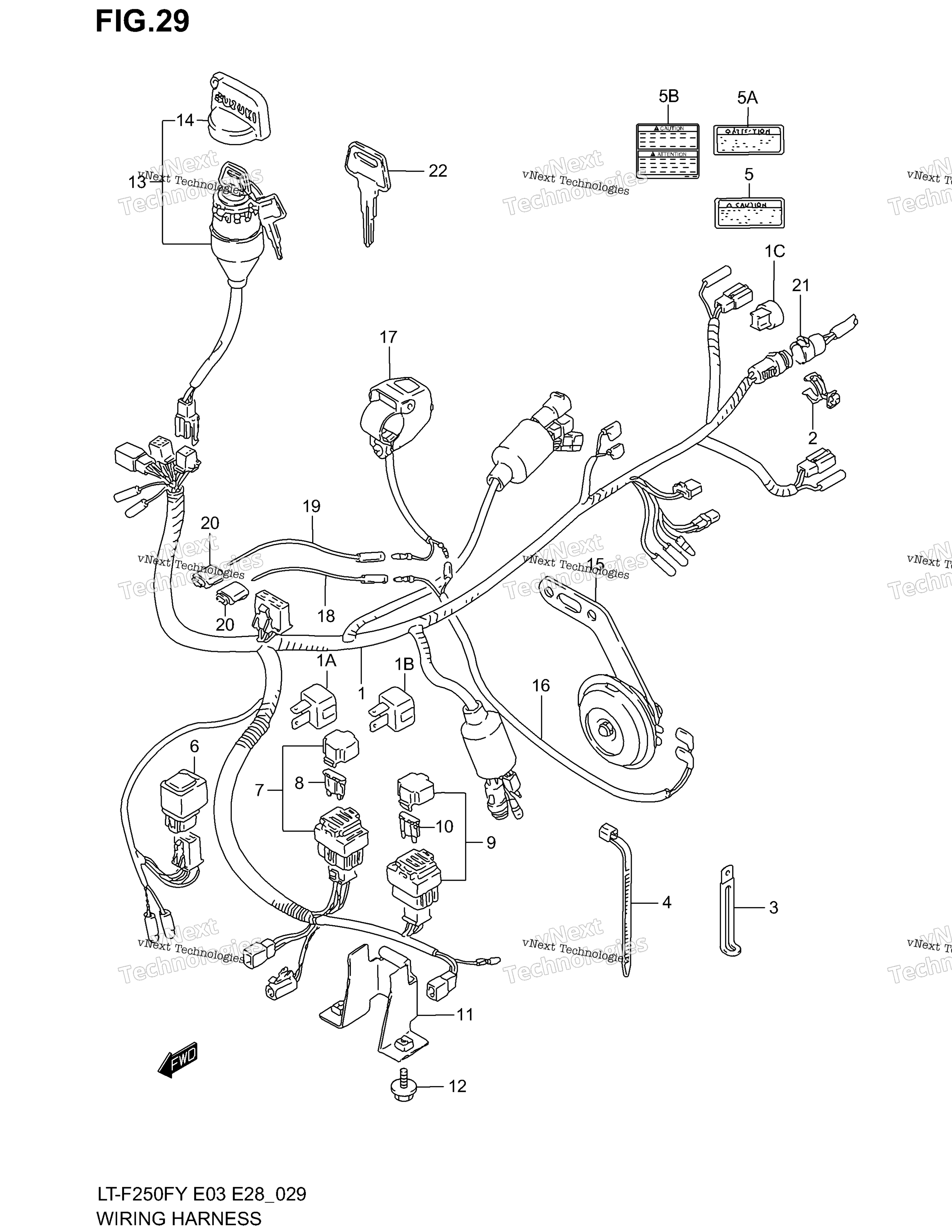

Схема жгута проводов (Model X/Y) для LT-F250F
Схема
Детали
Номер
Наименование детали
Цена
1
WIRING HARNESS MODEL Y; Includes Item(s) 1A - 1C art. 36610-39DN0-000
По запросу
1
DIODE FOR OIL LAMP art. 32800-16A00-000
По запросу
1
CAP art. 36634-93910-000
По запросу
1
WIRING HARNESS MODEL X art. 36610-39DE0-000
По запросу
2
CLAMP art. 09403-16307-000
По запросу
3
CLAMP (L:65) art. 09404-06039-000
По запросу
4
CLAMP (L:185) art. 09407-18402-000
По запросу
4
CLAMP (L:125) art. 09407-14403-000
По запросу
5
LABEL, CAUTION MAX AMP MODEL Y,E28 art. 38852-19BA1-000
По запросу
5
LABEL, CAUTION MAX AMP MODEL X E28 art. 38852-19B20-000
По запросу
5
LABEL, CAUTION MAX AMP art. 38852-19B10-000
По запросу
6
RELAY, NEUTRAL START art. 38730-19B00-000
По запросу
7
BOX ASSY, MAIN FUSE Includes Item(s) 8 art. 36740-24B01-000
По запросу
8
FUSE (20A) art. 09481-20101-000
По запросу
9
BOX ASSY, POWER SOURCE FUSE Includes Item(s) 10 art. 36740-04701-000
По запросу
10
FUSE (15A) art. 09481-15101-000
По запросу
11
HOLDER, ELECTRIC PARTS FRONT art. 47410-19B00-000
По запросу
12
BOLT (6X12) art. 09118-06055-000
По запросу
13
SWITCH ASSY, IGNITION Includes Item(s) 14 art. 37110-19B03-000
По запросу
14
Кожух на ключ Suzuki 37142-19B01 art. 37142-19B01-000
По запросу
15
HORN ASSY OPT MODEL Y art. 38500-09F01-000
По запросу
16
LEAD WIRE, HORN OPT art. 36852-19B00-000
По запросу
17
SWITCH ASSY, HORN OPT art. 37830-27H00-000
По запросу
18
LEAD WIRE, SWITCH (ORANGE) OPT art. 36851-19B00-000
По запросу
19
LEAD WIRE, SWITCH OPT art. 36851-19B10-000
По запросу
20
CONNECTOR OPT art. 36859-36590-000
По запросу
21
PLUG ASSY, POWER SOURCE OPT art. 39602-18A00-000
По запросу
22
KEY, BLANK TYPE C OPT art. 37146-19B00-000
По запросу
22
KEY, BLANK TYPE D OPT art. 37146-19B10-000
По запросу
